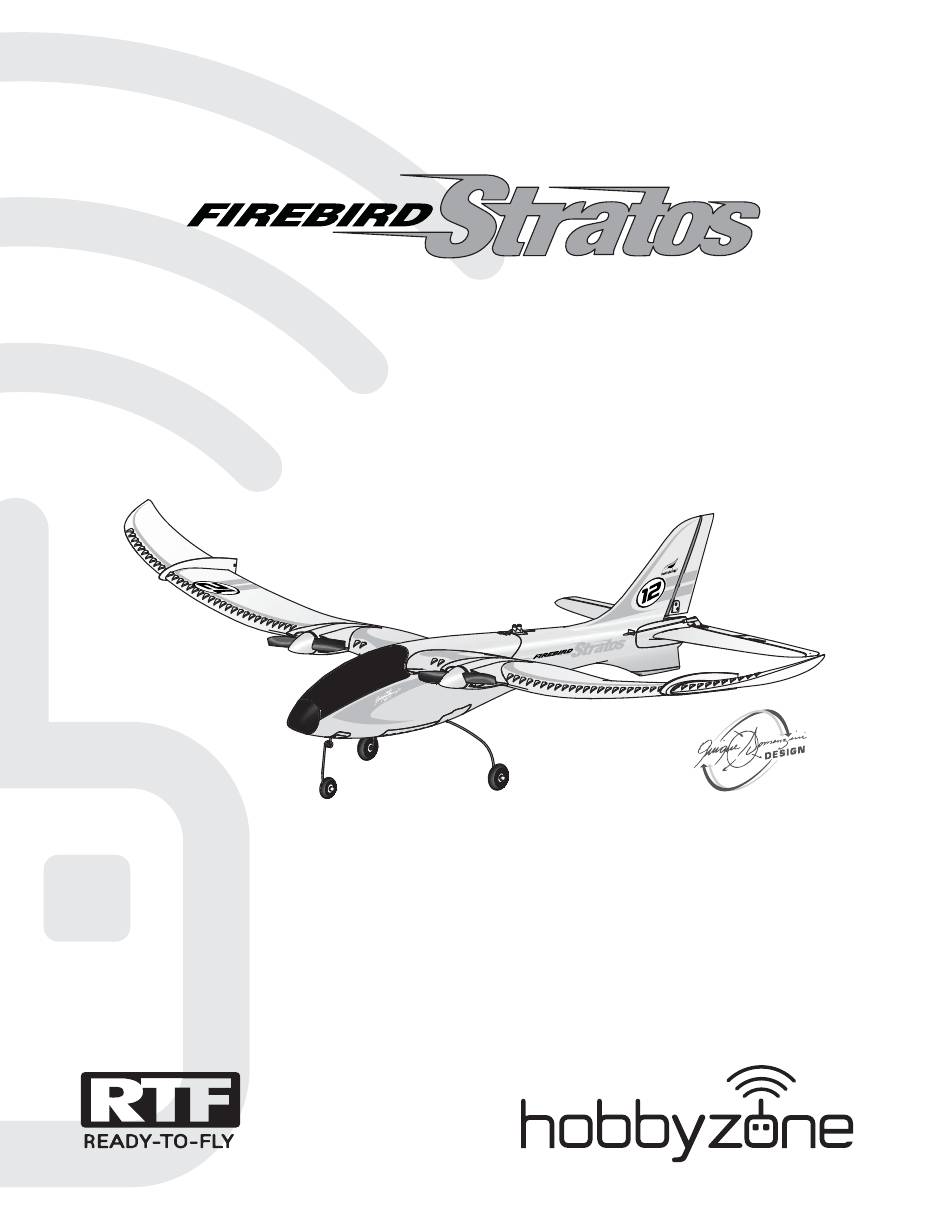

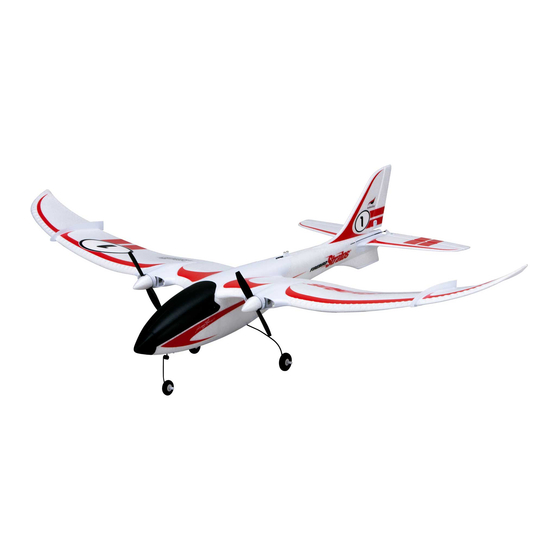

- Page 1 Instruction Manual•Bedienungsanleitung•Manuel d’utilisation•Manuale di Istruzioni ®...
-
Page 2: Précautions Et Avertissements Liés À La Sécurité
• Toujours éviter d’exposer à l’eau tout équipement non conçu et protégé à cet effet. L’humidité endommage les composants électronique • Ne mettez jamais aucune partie du modèle dans votre bouche. Vous vous exposeriez à un risque de blessure grave, voire mortelle. • Ne faites jamais fonctionner votre modèle lorsque les batteries de l’émetteur sont faibles. Firebird Stratos... -
Page 3: Table Des Matières
3 points. Entièrement conçu et développé aux états unis, Le Firebird Stratos est la création de Quique Somen- Planche de zini champion du monde de voltige, en coopéra- décoration tion avec Mirco Picoradi d’aircraft studio et George... -
Page 4: Charge De La Batterie
(entre 5 et 49°) ou en plein soleil. ATTENTION : Toutes les instructions et les précautions doivent êtres suivies. Un non respect des consignes peut causer un incendie entraînant des dégâts matériels avec risques de blessures. Firebird Stratos... -
Page 5: Emetteur
Emetteur Installation des piles de l’émetteur Insérez les piles fournies dans l’émetteur comme sur l’illustration. ATTENTION : si vous utilisez des batteries rechargeables, ne rechargez que ces batteries. Si vous tentez de charger des piles non rechargeables vous vous exposez à... - Page 6 Ces systèmes automatiques permettent aux débutants de ne pas se retrouver dans des situations diffi ciles, évitant donc les accidents. Profondeur Online Pour encore plus de conseils concernant le pilotage, visitez le site www. hobbyzonerc.com pour consulter les astuces de Quique. Firebird Stratos...
- Page 7 Trim en vol Trim de direction Trim de direction (Dérive) (Dérive) • Quand l’avion glisse vers la gauche ou la droite alors que le manche de direction est au neutre, pressez bip par bip le bouton de la direction opposé de la déviation de trajectoire. •...
-
Page 8: Installation Du Stabilisateur
2. Si un ajustement de la longueur est néces- saire, maintenez la tringlerie à l’aide d’une pince et vissez ou dévissez la chape. Chape 3. Fermez la chape sur le guignol et glissez le tube pour sécuriser la fermeture. Guignol Firebird Stratos... -
Page 9: Installation De La Batterie
Installation de la batterie Le compartiment se situe sous le fuselage 1. Tournez le loquet (A) et retirez la trappe (B) 2. Insérez la batterie (C) à l’avant du comparti- ment en la fi xant à l’aide de bande auto- agrippante. -
Page 10: Empennages
Rappel ! Quand vous baissez les gaz au maximum, le stabilisateur va se relever. Astuce! L’utilisation des trims de l’émetteur peut ne pas centrer correctement centrer les gouvernes Rappel ! Avant d’effectuer des ajustements, vérifi ez que les trims sont bien au neutre. à causes des limites mécaniques des servos linéaires. Firebird Stratos... -
Page 11: Installation De L'aile
Installation de l’aile 1. IInsérez le tube en carbone (A) dans le trou de l’aile gauche, puis glissez l’aile droite sur ce tube en carbone. Les ailes doivent êtres parfaitement alignées quand elles sont jointes. 2. Verrouillez l’assemblage des ailes en instal- lant le carénage supérieur (B) sur le dessus de l’aile, installez les platines et les vis par le dessous. -
Page 12: Choix De L'aire De Vol
Dans des conditions de bonne visibilité, nous vous conseillons de ne pas dépasser une distance de vol de 400m par rapport à vous. Cela vous permettra de perdre l’orientation du modèle et de ne pas sortir de la portée de votre émetteur. Firebird Stratos... -
Page 13: Conseils Relatifs Au Vol
Conseils relatifs au vol • Résistez à l’envie de voler à pleine vitesse. Volez lentement lors de vos premiers vols, Conditions de vol cela vous laissera le temps de réagir en cas Un bon jour pour voler est un jour où le de diffi... -
Page 14: Atterrissage
3. Retirez la batterie de l’avion. l’avion avec les mains. Risque de blessures planifi ez vos prochains vols. et d’endommager l’avion. 4. Rechargez la batterie. 5. Réparez ou remplacez les élé- ments endommagés. Firebird Stratos... -
Page 15: Réglages Pour Utilisateur Avancé
Mode 2 Mode 1 Réglages pour utilisateur avancé Désactivation du Virtual Instructor (VI) Par défaut, le VI est activé. En le désactivant vous annulerez tous les mixages sauf le différen- tiel de poussée. Pour désactiver le VI, suivez les instructions suivantes (Une deuxième personne est requise): 1. -
Page 16: Augmentation De La Surface De La Gouverne De Profondeur
DEL rouge fi xe = Grands débattements DEL rouge clignotante = Petits débattements Grands débattements : Permet d’utiliser le Astuce! débattement maximum des gouvernes. Petits débattements : Réduit la réponse des gouvernes par rapport aux mouve- ments des manches. Firebird Stratos... -
Page 17: Affectation
Réglages aux guignols Dérive Les illustrations indiquent l’emplacement de Profondeur l’axe des chapes sur les guignols. Quand vous serez familiarisé avec le pilot- Astuce! age de l’appareil , vous pourrez déplacer les chapes sur les trous intérieurs afi n d’augmenter les débattements de la dérive et de la profondeur. -
Page 18: Maintenance Moteur
étapes ci -dessus. Pour installer une nouvelle hélice, glissez la délicatement sur l’axe du moteur. REMARQUE : L’hélice gauche 4.75x2.5L et l’hélice droite 4.75x2.5R se montent avec les numéros vers le cône Refi xez les cônes à l’aide de colle cyanoacry- late CA. Firebird Stratos... -
Page 19: Guide De Dépannage
Guide de dépannage Problème Cause possible Solution L'unité de réception de Il n'y a pas de liaison entre l'émetteur et le récepteur. Réaffectez la radio en suivant les consignes du manuel. fonctionne pas Les piles AA de l’émetteur sont usées ou mal instal- Contrôlez l’installation des piles ou remplacez les par des lées, la DEL de l’émetteur ne s’allume pas ou clignote et piles neuves. -
Page 20: Garantie Et Réparations
Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions être effectuées par l’acheteur lui-même. en relation avec l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d’origine. Firebird Stratos... -
Page 21: Nous Contacter
Nous contacter Pays d’achat Horizon Hobby Adresse Coordonnées 14 Rue Gustave Eiffel +33 (0) 1 60 47 44 70 France Horizon Hobby SAS Zone d’Activité du Réveil Matin infofrance@horizonhobby.com 91230 Montgeron Informations de conformité pour l’Union européenne Instructions relatives à l’élimination des D3E pour les utilisateurs résidant dans l’Union européenne BE BG Ce produit ne doit pas être éliminé... -
Page 22: Coordonnés Pour Obtenir De Piéces Détachées
