3.6 Schilder und Symbole am Gerät
Die am Gerät angebrachten Schilder und Symbole müssen unbedingt beachtet werden.
Die am Gerät angebrachten Schilder und Symbole dürfen nicht entfernt werden und sind in vollständig lesbarem Zustand zu
halten. Beschädigte oder unlesbare Schilder und Symbole müssen ersetzt werden.
Schild / Symbol
L3
4
L2
L1
400V
L1
460V
X50
Vor dem Öffnendes Ger ätes Netzsteckerz iehen.
Entladungsphase von 5 Minuten derel ektrischen
1 2 3 4 5 1 2 3 4
max. 2,5mm²/
AWG14 Komponenten abwarten /
Netz/ Before openingdi sconnect mains.
mains/ 3 Interface Wait foru nloading phase of 5 minutesfo r the electic
2 2 2
components/
tension 1-3 Störmeldung / 4,5 Türkontakt / 1,2 Multimaster 3,4 Multimaster Schnittstelle
F ault signal / Door c ontact / Ei ngang / Ausgang / Avant d'ouvrirl 'appareil retirezla fi nchemâle.
Conta ct de porte input / o utput / Attendent la phasede déchar gement de 5 minutes
Signal ement
X54 X51
pour lesc omposantsé lectriques
d 'uni ncident e ntrée sor tie
max. 2,5mm² / AWG 14 max. 2,5mm² / AWG 14
Nicht unterS pannung ein- oderauss tecken/
Option
Don ot ino runplug und erv oltage/
Nep ascouper l'éléc tricité soud tension
0851708901 1189-955

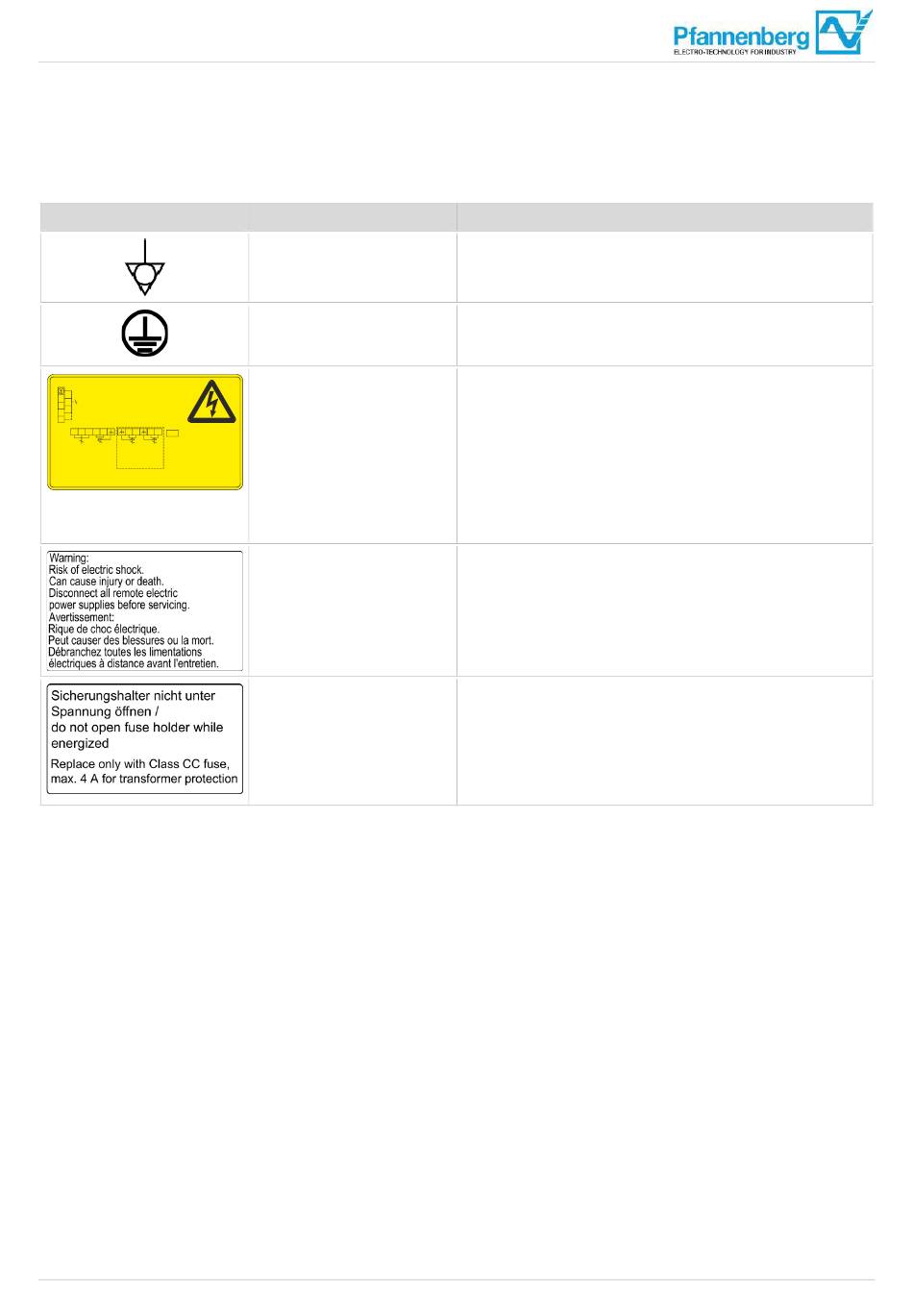

Tab. 4: Schilder und Symbole am Gerät
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Standard-Controller (SC) – 400 V, 2~ | 086100115
Position
Geräterückseite am
Anschluss für den
Funktionspotentialausgleich
Geräterückseite am
Anschluss für den
Schutzpotentialausgleich
Geräterückseite
Geräterückseite, Abdeckung
der Anschlussklemmen
Geräterückseite
Beschreibung
Funktionspotentialausgleich für einen störungsarmen
Signalbezug zwischen Gerät und Schaltschrank.
Schutzpotentialausgleich für den Anschluss von metallenen
Komponenten und Ableitung einer möglichen
Berührungsspannung.
Anschlussbild
Warnung – Vor dem Öffnen Gerät spannungsfrei schalten
X51 – Anschlussklemmen Multimaster Ein-/Ausgang
X54 – Anschlussklemmen Türkontakt und Störmeldung
X50 – Anschlussklemmen Netzversorgung
Anschlussbelegung interner Transformator zur
Spannungsanpassung.
Warnung – Stromschlaggefahr. Vor Arbeiten am Gerät, das
Gerät spannungsfrei schalten.
Sicherungshalter nicht unter Spannung öffnen.
Sicherungen nur mit entsprechenden Klasse CC-Sicherungen
ersetzen.
HINWEIS
Bespielschild, Nennstrom der Sicherung siehe Kapitel
"Elektrische Daten", Seite 23.
