4.5.2 Installation de climatiseur DTS (pose latérale)
4.5.2.1 Réalisation de découpes pour le climatiseur DTS
Perçages de montage

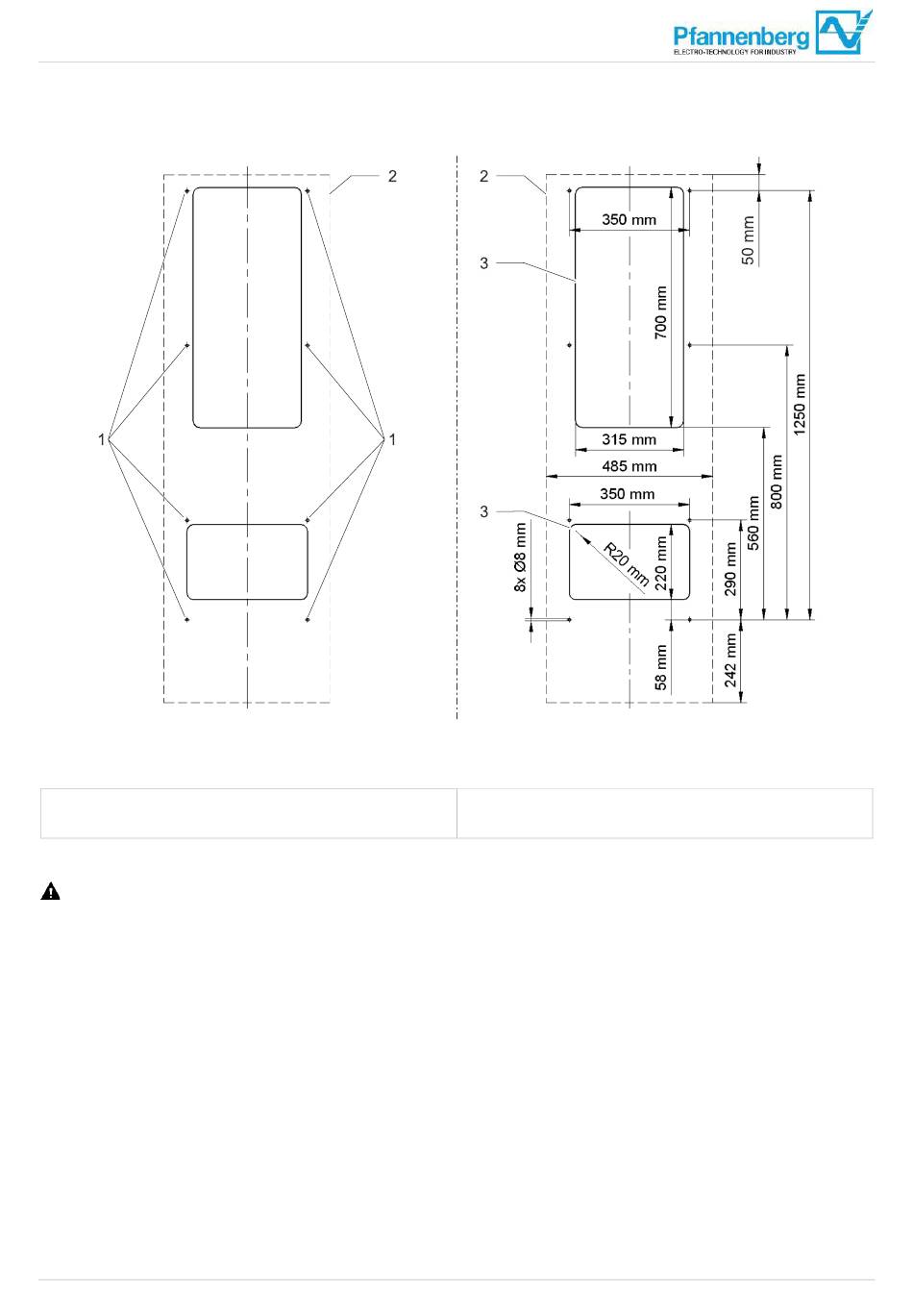

Fig. 10: vue extérieure armoire de distribution, perçages et découpes de montage
1 Perçages
2 Contour de l'appareil
Conditions préalables
DANGER – Danger de mort par électrocution. S'assurer que l'appareil est hors tension.
• Toutes les exigences générales sont réunies, voir « Généralités », Page 30.
Outillage et matériel requis
• Scie
• Le cas échéant, fraise pour l'armoire de distribution
• Capots de protection
Procédure à suivre
1. Pour empêcher toute chute de copeaux, recouvrir l'armoire de distribution avec un capot de protection.
2. Réaliser les découpes et perçages de montage conformément à la Fig. 10.
3. Ébavurer les arêtes de coupe.
4. Éliminer les copeaux et chutes produits pendant le montage de l'armoire de distribution.
Les découpes et perçages sont réalisés et il est possible de monter le climatiseur.

Instruction d'utilisation | Climatiseurs montés par encastrement et en saillie verticale | Contrôleur standard (SC) – 400 V, 2~ | 086100115
Découpes de montage
3 Découpes de montage
