3 Gerätebeschreibung
3.1 Geräteaufbau
Die Pfannenberg Anbau- und Einbau-Kühlgeräte der Serie DTS und DTI sind für die Wärmeableitung aus Schaltschränken
konzipiert. Empfindliche Bauteile im Schaltschrank werden geschont. Kondensat, das bei der Kühlung entsteht, wird durch ein
eingebautes System abgeführt.
• Die Kühlgeräte arbeiten mit Kältemittel, dass sehr schwer entzündlich und für die Ozonschicht unschädlich ist.

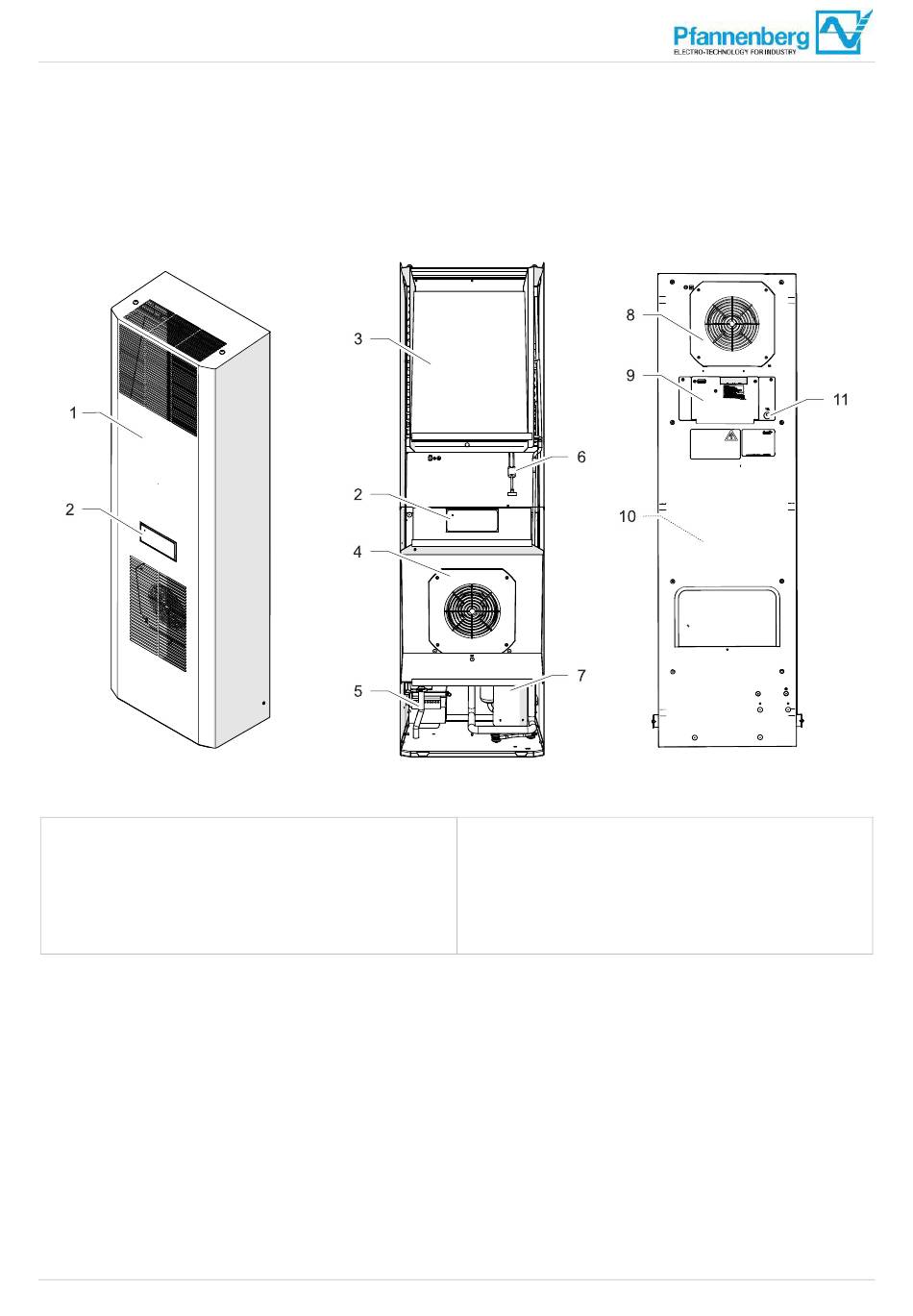

Abb. 1: Geräteaufbau (Beispiel DTS-Kühlgerät)
1 Gerätehaube
2 Anzeigeeinheit (SC) / Bedieneinheit (MC)
3 Verflüssiger
4 Verflüssiger-Ventilator (extern)
5 Kondensatablauf
6 Hochdruckschalter
Betriebsanleitung | Anbau- und Einbau-Kühlgeräte | Standard-Controller (SC) – 400 V, 2~ | 086100115
7 Verdichter
8 Verdampfer-Ventilator (intern)
9 Anschlussraum mit Abdeckung
10 Verdampfer (innenliegend)
11 Temperaturfühler TS2 (nur bei MC-Controller)
G00079
