Remplacement du fusible

1. Retirez la vis, la bande métallique et le support
en plastique.
2. Sortez le fusible de la carte.
3. Remplacer par un fusible approuvé du Tableau 3.
Batterie

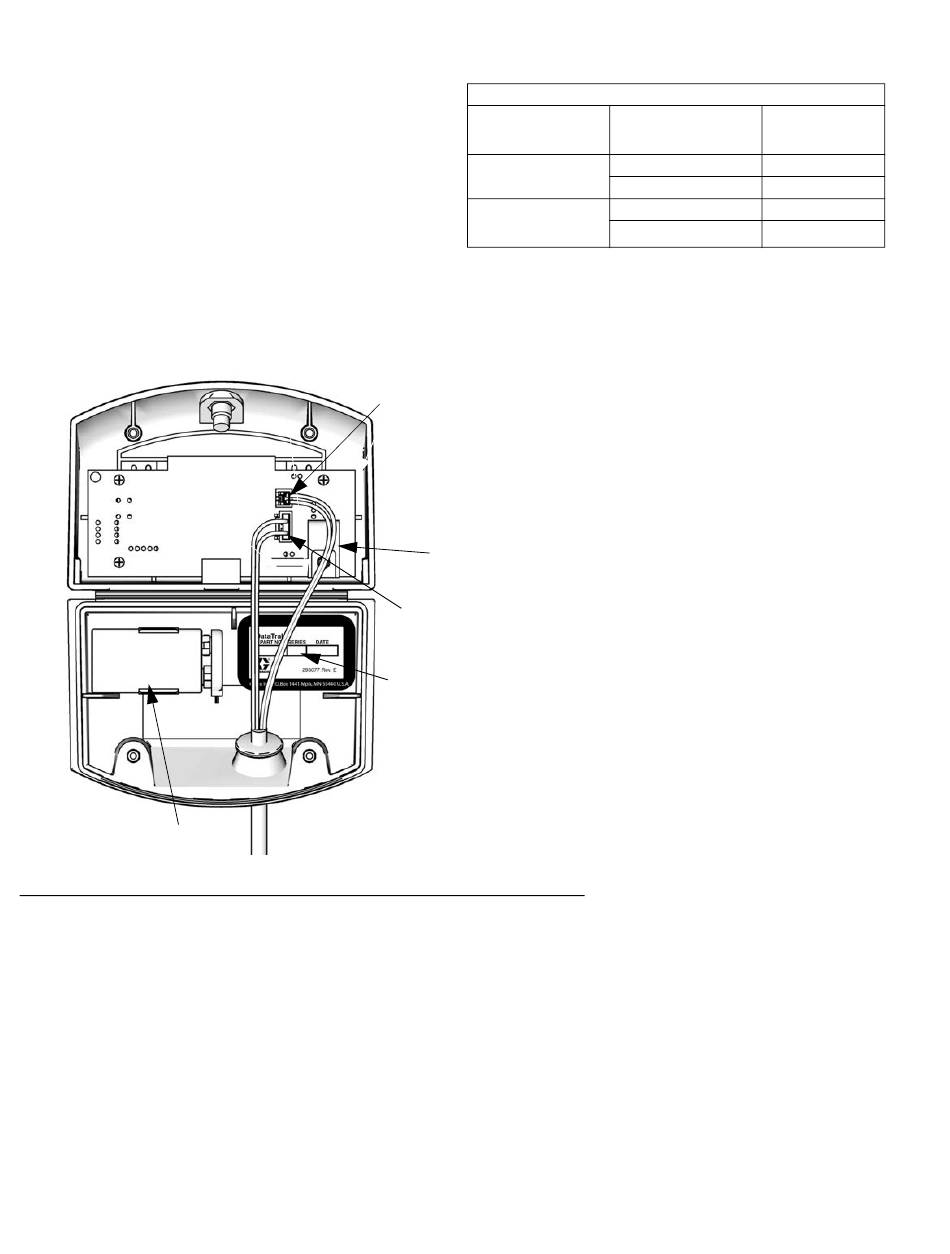

F . 12. Emplacement de la pile et du fusible du DataTrak
IG
30
Tableau 3. Fusibles homologués
Numéro de
pièce DataTrak
289822
Tous les autres
numéros de pièce
* La Fig. 12 indique où trouver la lettre de la série.
Raccord du
câble de l'élec-
trovanne
Fusible
Raccord du câble
du capteur
Lettre de la série
(le dernier chiffre du
code)
ti11994b
Série* Fusible requis
A ou B 24C580
C et ultérieurs 24V216
A 24C580
B et ultérieurs 24V216
3A1638V
