Kit de montage mural

Comprend une plaque de montage (30) et du matériel
(voir Kits avec le matériel de montage). Utilisée pour
attacher une pompe nue au mur.
Kit Description
24E880 Kit 24E886 avec une
plaque de fixation plus
le matériel de montage
24E881 Kit 24E887 avec une
plaque de fixation plus
le matériel de montage
24E882 Kit 24E888 avec une
plaque de fixation plus
le matériel de montage
Kits avec le matériel de montage
Comprend tout le matériel requis pour le montage
mural ou sur chariot mais ne comprend pas le plateau.
À utiliser pour pièces de remplacement.
Kit 24E886, ensembles avec un moteur
M04xxx
Réf. Pièce Description
15 100023 Rondelle
16 107557 Vis, M8 x 75
17 111799 Vis, M8 x 16
18 ----- Entretoises
58 104541 CONTRE-ÉCROU, M8 4
Kit 24E887, ensembles avec un moteur
M07xxx
Réf. Pièce Description
15 100023 Rondelle
16 117080 Vis, M8 x 60
17 111799 Vis, M8 x 16
18 ----- Entretoises
58 104541 CONTRE-ÉCROU, M8 4
Kit 24E888, ensembles avec un moteur
M12xxx ou M18xxx
Réf. Pièce Description
17 111799 Vis, M8 x 16
58 104541 CONTRE-ÉCROU, M8 4
3A1638V
Moteur pneumatique
sur ensemble
M04xxx
M07xxx
M12xxx ou M18xxx
Qté
2
2
6
2
Qté
2
2
6
2
Qté
8

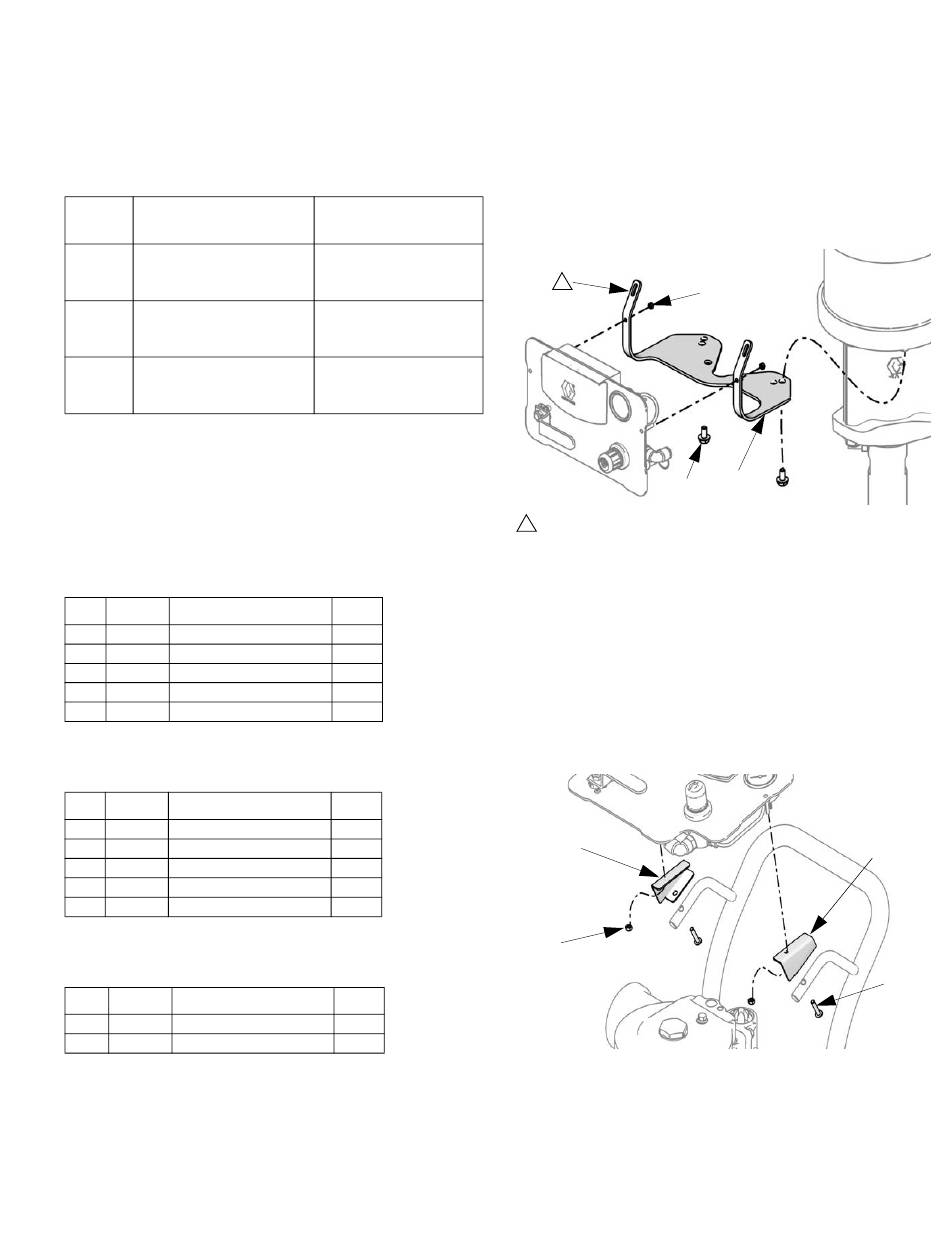

Kit de fixation des commandes
pneumatiques
Le kit 24E883 comprend un support (28), des écrous
hexagonaux (32) et des vis (17). À utiliser si des
commandes d'air sont ajoutées à l'ensemble de
montage mural ou avec des pièces de remplacement.
1
17
1
Utiliser les orifices de fixation alternatifs pour monter les
commandes d'air selon un certain angle sur le support.
Kit de fixation des commandes
pneumatiques sur chariot
Le kit 24E884 comprend les cales droite et gauche de
montage (55 et 56), des écrous hexagonaux (32) et des
vis (37). À utiliser si des commandes d'air sont ajoutées
à l'ensemble de montage sur chariot ou avec des
pièces de remplacement.
56
32
32
28
ti15484b
55
ti15483a
Kits
57
43
