Instructions – Pièces

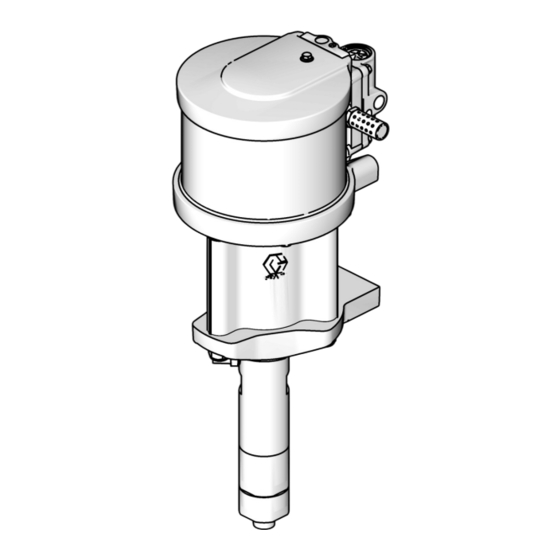

Ensemble de
pompe Merkur
Pour des applications de revêtement et de finition hautes performances en zone
dangereuse ou non. Pour un usage professionnel uniquement.
Instructions de sécurité importantes
Lire attentivement l'intégralité des avertissements et
instructions figurant dans ce manuel. Conservez ces
instructions.
Les informations concernant les modèles, y compris les
pressions de services maximales, sont reprises à la page 4.
®
313628M
FR
TI12811a
ll 2 G

Publicité

Table des Matières
loading

Sommaire des Matières pour Graco Merkur

  • Page 1 Instructions – Pièces Ensemble de ® pompe Merkur 313628M Pour des applications de revêtement et de finition hautes performances en zone dangereuse ou non. Pour un usage professionnel uniquement. Instructions de sécurité importantes Lire attentivement l'intégralité des avertissements et instructions figurant dans ce manuel. Conservez ces instructions.
  • Page 2: Table Des Matières

    California Proposition 65 ....33 Garantie standard de Graco ....34 Informations concernant Graco .
  • Page 3: Tableau De Sélection Des Numéros De Pièces Des Pompes

    Tableau de sélection des numéros de pièces des pompes Tableau de sélection des Identifiant numéros de pièces des pompes Recherchez le numéro de pièce à 6 caractères (ID) inscrit sur la plaque d'identification de votre pompe. Utilisez la matrice suivante pour définir la constitution de votre pompe, basée sur les six chiffres.
  • Page 4: Modèles De Pompes

    Modèles de pompes Modèles de pompes Pression Moteur maximale de Débit de pneuma- Bas de service du fluide 60 cpm Entrée de Sortie de Entrée Modèle, Série tique pompe bar (MPa, psi) gpm (lpm) fluide fluide d'air W03EAS, série A M02LN0 25,4 mm 12,7 mm...
  • Page 5: Avertissements

    Avertissements Avertissements Les avertissements suivants concernent la configuration, l'utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d'exclamation est un avertissement général tandis que le symbole de danger fait référence aux risques associés à une procédure particulière. Se reporter à ces avertissements. D'autres avertissements spécifiques à...
  • Page 6: Manuels Afférents

    Casque anti-bruit Manuels afférents Manuel Désignation 312792 Bas de pompe Merkur ™ 312796 Moteur pneumatique NXT Groupes de pulvérisation non chauffés 312797 Merkur Groupes de pulvérisation électrostatiques 312798 Merkur, à température ambiante et chauffés 313255 Groupes de pulvérisation chauffés Merkur 313628M...
  • Page 7: Identification Des Composants

    Identification des composants Identification des composants ti11700a . 1. Identification des composants Légende : Fil de terre Réservoir de TSL Coupelle (invisible, sous le réservoir de TSL) Sortie de fluide Entrée de fluide Cylindre inférieur Cylindre supérieur Protection de barre d'accouplement Adaptateur de bas de pompe Barre d'accouplement Écrou d'accouplement...
  • Page 8: Installation

    N'utilisez que des Mettez à la terre le pistolet pulvérisateur en le reliant à un flexible à fluide mis à la terre et approuvé par Graco. flexibles conducteurs électriques. Éliminez tout obstacle ou débris sur le site qui risque de Récipient d'alimentation en fluide : observer les...
  • Page 9: Montage De La Pompe

    Installation Montage de la pompe Montez la pompe uniquement sur un support mural Graco référence 15T795, ou sur un chariot Graco fourni L'air emprisonné peut provoquer un démarrage par votre distributeur. Les dimensions de la pompe sont intempestif de la pompe pouvant entraîner des indiquées page 31.
  • Page 10: Installation Type

    Entrée de fluide de la pompe Bouton de libération de l'électrovanne Flexible d'aspiration (pas visible) Vanne de vidange de produit Raccord tournant du pistolet Pistolet pulvérisateur G15 présenté avec flexible d'alimentation ti12800a . 3. Installation type. (Pack Graco monté sur chariot illustré.) 313628M...
  • Page 11: Fonctionnement

    Avant de démarrer, remplissez au tiers la coupelle (T) avec du liquide d'étanchéité pour presse-étoupe (TSL) 3. Déverrouillez la gâchette. Graco ou un solvant compatible. 4. Tenez bien une partie en métal du pistolet contre un seau en métal mis à la terre. Actionnez la gâchette du pistolet pour relâcher la pression.
  • Page 12: Amorçage Et Réglage De La Pompe

    Fonctionnement Amorçage et réglage de la 9. Pompes avec protection contre l'emballement : Désactivez la fonction d'amorçage/rinçage en pompe appuyant sur le bouton d'amorçage/rinçage du DataTrak 1. Verrouillez la gâchette du pistolet. Retirez le garde-buse et la buse de pulvérisation du pistolet. 10.
  • Page 13: Maintenance

    Avant que le fluide ne sèche ou ne se dépose dans Remplissez à moitié la coupelle avec du liquide une pompe inactive (vérifier la durée de vie des d'étanchéité pour presse-étoupe (TSL) Graco. Vérifiez produits catalysés) quotidiennement le niveau. •...
  • Page 14: Dépannage

    Dépannage Dépannage REMARQUE : recherchez tous les problèmes et causes possibles avant de démonter la pompe. Dépressurisez avant de vérifier ou d'entretenir le matériel. Problème Cause Solution La sortie de la pompe est faible sur les Conduites d'alimentation en air Débouchez ;...
  • Page 15: Réparation

    éclatées des pièces. • Utilisez toujours des pièces et accessoires d'origine Graco, disponibles chez votre distributeur Graco. ti12812a ti12813a En cas d'utilisation de vos propres accessoires, 7. Tirez sur le réservoir de TSL (7) pour le retirer.
  • Page 16: Rebranchement Du Bas De Pompe

    Réparation Rebranchement du bas de 6. Alignez la sortie de fluide comme illustré et serrez le contre-écrou. pompe 7. Alignez le réservoir de TSL (7) et poussez-le à sa 1. Inclinez le moteur pneumatique vers l'arrière puis place. tournez à la main le bas de pompe dans la plaque d'adaptateur.
  • Page 17: Débranchement Du Moteur Pneumatique

    Réparation Débranchement du moteur REMARQUE : Sur les modèles W03xxx, les tiges d'assemblage (5), la protection anti-gouttes (12) et pneumatique la plaque d'adaptateur (14) peuvent rester fixées à l'unité inférieure. REMARQUE : Consultez le manuel 312796 pour avoir toutes les informations concernant l'entretien du moteur pneumatique et les pièces correspondantes, 1.
  • Page 18: Rebranchement Du Moteur Pneumatique

    Réparation Rebranchement du moteur 5. Serrez les vis de fixation. pneumatique 6. Serrez à la main l'écrou d'accouplement puis serrez au couple en respectant les indications du tableau 1. Glissez la protection anti-gouttes (12) sur les barres suivant : d'accouplement (5). Moteur Couple REMARQUE : Non nécessaire pour les modèles...
  • Page 19: Pièces De La Pompe

    Pièces de la pompe Pièces de la pompe Le couple de serrage varie en fonction de la taille du moteur pneumatique. Voir Débranchement du moteur pneumatique à la page 17 et Rebranchement du moteur pneumatique à la page 18. Le couple de serrage varie en fonction de la taille du moteur pneumatique.
  • Page 20 Pièces de la pompe Pièces de la pompe REMARQUES : • Pour connaître les pièces qui diffèrent d'un modèle à l'autre, consultez la page 21. • En ce qui concerne les kits de pompe de rinçage 262287 et 262392, consultez le manuel 310863 si vous souhaitez avoir plus d'informations concernant les pièces.
  • Page 21: Pièces Qui Différent D'un Modèle À L'autre

    Pièces de la pompe Pièces qui différent d'un modèle à l'autre Protection de Piston de Réservoir de barre moteur Adaptateur Contre- Adapta- d'accouplement Protection Moteur Diam. Bas de de pompe écrou (7, comprenant teur (11, comprennant anti-gouttes Modèle (po) pompe (2) le joint torique) une vis) (12)
  • Page 22: Kits De Réparation

    Kits de réparation Kits de réparation LW025A LW050A LW075A LW125A Moteur Moteur Moteur Moteur Moteur Moteur Moteur Moteur 15,2 cm à 15,2 cm à 15,2 cm à Description du 6,35 cm 8,89 cm 8,89 cm 19,0 cm 8,89 cm 19,0 cm 6,35 cm 19,0 cm (2,5 po)
  • Page 23: Diagrammes De Performances

    Diagrammes de performances Diagrammes de performances Modèle W03xxx Rapport de 3:1, 125 cc/cycle Cycles par minute (0,28) (2,4 ; 350) (0,25) (2,0 ; 300) (0,23) (1,7 ; 250) (0,2) (0,17) (1,4 ; 200) (0,14) (1,0 ; 150) (0,1) (0,08) (0,69 ; 100) (0,06) (0,34 ;...
  • Page 24 Diagrammes de performances Modèle W10xxx Rapport de 10:1, 75 cc/cycle Cycles par minute (7, 1 000) (0,45) (0,4) (5,5 ; 800) (0,34) (0,28) (4, 600) (0,23) (3, 400) (0,17) (0,1) (1,4 ; 200) (0,06) (0,75) (1,5) (2,3) (3,0) (3,8) (4,5) Débit de fluide gpm (lpm) testé...
  • Page 25 Diagrammes de performances Modèle W15Bxx Rapport de 15:1, 50 cc/cycle Cycles par minute 1 600 (0,5) (11, 110) (0,45) (10, 1 400) (0,4) (8, 1 200) (0,34) (7, 1 000) (0,28) (5,5 ; 800) (0,23) (4, 600) (0,17) (3, 400) (0,1) (1,4 ;...
  • Page 26 Diagrammes de performances Modèle W18xxx Rapport de 18:1, 125 cc/cycle Cycles par minute (14, 2 000) (1,1) (11, 1 600) (0,9) (8, 1 200) (0,6) (5,5 ; 800) (0,3) (3, 400) (3,8) (1,9) (7,6) (5,7) Débit de fluide gpm (lpm) testé avec huile de poids n° 10 LÉGENDE = 7 bars (0,7 Mpa, 100 psi) = 5 bars (0,5 Mpa, 70 psi)
  • Page 27 Diagrammes de performances Modèle W24xxx Rapport de 24:1, 150 cc/cycle Cycles par minute (2,0) (21, 3 000) (1,7) (17, 2 500) (1,4) (14, 2 000) (1,1) (10, 1 500) (0,9) (7, 1 000) (0,6) (3, 500) (0,3) (1,9) (3,8) (5,7) (7,6) (9,5) Débit de fluide gpm (lpm) testé...
  • Page 28 Diagrammes de performances Modèle W30Axx Rapport de 30:1, 25 cc/cycle Cycles par minute (0,5) (21, 3 000) (0,45) (17, 2 500) (0,4) (0,34) (14, 2 000) (0,28) (10, 1 500) (0,23) 1000 (0,17) (7, 70) (0,1) (3, 500) (0,06) 0,05 0,25 0,35 0,15...
  • Page 29 Diagrammes de performances Modèle W36xxx Rapport de 36:1, 100 cc/cycle Cycles par minute (1,7) (28, 4 000) (24, 3 500) (1,4) (21, 3 000) (1,1) (17, 2 500) (0,9) (14, 2 000) (10, 1 500) (0,6) (7, 1 000) (0,3) (3, 500) (0,75) (1,5)
  • Page 30 Diagrammes de performances Modèle W48xxx Rapport de 48:1, 75 cc/cycle Cycles par minute (42, 6 000) (1,7) (35, 5 000) (1,4) (28, 4 000) (1,1) (21, 3 000) (0,9) 2000 (14, 2 000) (0,6) (7, 1 000) (0,3) (0,75) (1,5) (2,3) (3,0) (3,8)
  • Page 31: Dimensions De La Pompe

    Dimensions de la pompe Dimensions de la pompe ti12862a Poids Modèle de pompe po (mm) po (mm) po (mm) po (mm) lbs (kg) W03xxx 25,6 (650) 4,2 (107) 7,4 (187) 9,0 (229) 45 (20) W10xxx 24,6 (625) 5,6 (142) 5,8 (147) 7,8 (198) 30 (14) W15Axx...
  • Page 32: Dimensions De La Fixation De Support Mural

    Dimensions de la fixation de support mural Dimensions de la fixation de support mural 279 mm (11 po.) 102 mm (4 po.) Quatre trous de montage de 10 mm (0,40 po.) ti12833a 313628M...
  • Page 33: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques Pression maximale de service du fluide ... Voir les modèles, page 4 Pression maximale d'entrée d'air ....Voir les modèles, page 4 Pression minimale d'entrée d'air .
  • Page 34: Garantie Standard De Graco

    Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et portant son nom, est exempt de défaut matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
