Graissage des roulements

Lubrifiez le plateau de coupe chaque jour (voir le
Programme d'entretien recommandé, page 28). Utilisez de
la graisse universelle Nº 2 au lithium ou au molybdène.
Important
Vérifiez chaque jour que les axes des
plateaux de coupe sont complètement enduits de graisse.
1. Arrêtez le moteur, serrez le frein de stationnement,
retirez la clé de contact et débranchez la bougie.
2. Lubrifiez les graisseurs des roulements des trois axes
jusqu'à ce que la graisse sorte par les joints inférieurs
(Fig. 47).
3. Lubrifiez les graisseurs des bras de poussée (Fig. 47).

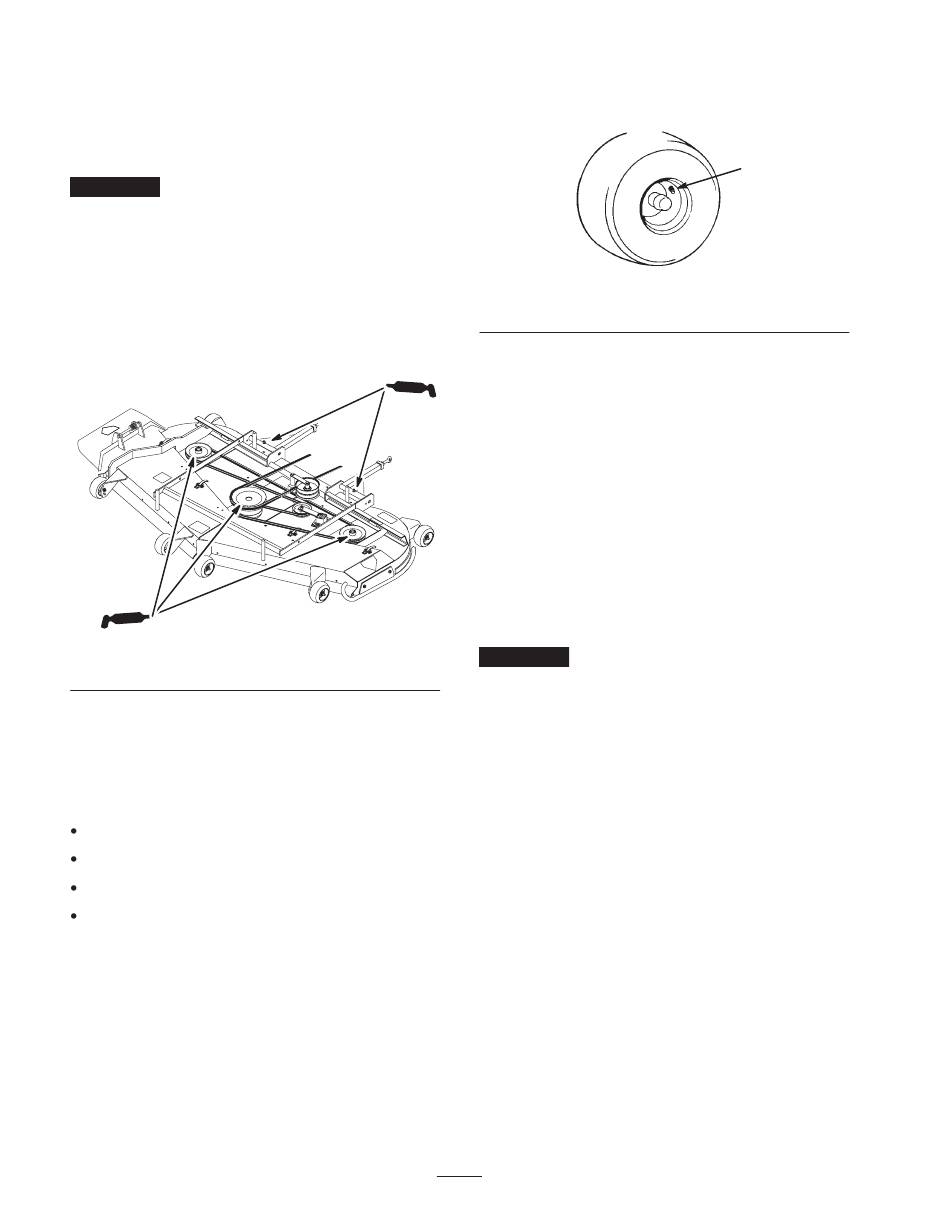

Figure 47
Points à lubrifier à la burette ou par
pulvérisation
Toutes les 160 heures, lubrifiez les points suivants de la
machine avec un lubrifiant à pulvériser ou une huile légère.
Actionneur du contacteur de siège
Pivot de la poignée de frein
Bagues de tiges de frein
Bagues en bronze de commande de déplacement
Contrôle de la pression des
pneus
Maintenez les pneus avant et arrière gonflés à la pression
spécifiée. Les pneus mal gonflés peuvent compromettre la
qualité et l'uniformité de la coupe. Contrôlez la pression à
la valve toutes les 50 heures de fonctionnement ou une fois
par mois, le premier des deux prévalant (Fig. 48). Contrôlez
la pression lorsque les pneus sont froids pour obtenir un
résultat plus précis.
Pression de gonflage : 90 kPa (13 psi) pour les roues
motrices et les roues pivotantes.
1. Valve
Entretien du système
hydraulique
Contrôle du liquide hydraulique
Contrôlez le niveau du liquide hydraulique avant de mettre
le moteur en marche pour la première fois.
Contrôlez le niveau du liquide hydraulique après les
8 premières heures de fonctionnement.
Contrôlez le niveau du liquide hydraulique toutes les
25 heures de fonctionnement.
Type de liquide : Huile synthétique Mobil 1 15W-50 ou
huile synthétique équivalente.
M–5036
Important Utilisez l'huile spécifiée ou une huile
équivalente, car tout autre liquide est susceptible
d'endommager le système.
Capacité du système hydraulique : 2 l
Note: Il existe deux méthodes de contrôle du niveau de
l'huile hydraulique : une lorsque l'huile est chaude et
l'autre lorsque l'huile est froide. Le déflecteur à l'intérieur
du réservoir a deux niveaux différents selon que l'huile est
chaude ou froide.
1. Placez la machine sur une surface plane et horizontale,
et serrez le frein de stationnement.
2. Nettoyez la surface autour du goulot de remplissage du
réservoir hydraulique (Fig. 49).
3. Enlevez le bouchon du goulot de remplissage et vérifiez
si le réservoir contient du liquide (Fig. 49).
4. Si le réservoir est vide, ajoutez du liquide jusqu'au
niveau à froid sur le déflecteur.
5. Laissez tourner le moteur au ralenti pendant 15 minutes
pour purger l'air éventuellement présent dans le
système et réchauffer l'huile (voir Démarrage et arrêt
du moteur, page 20).
38
1
Figure 48
m–1872
