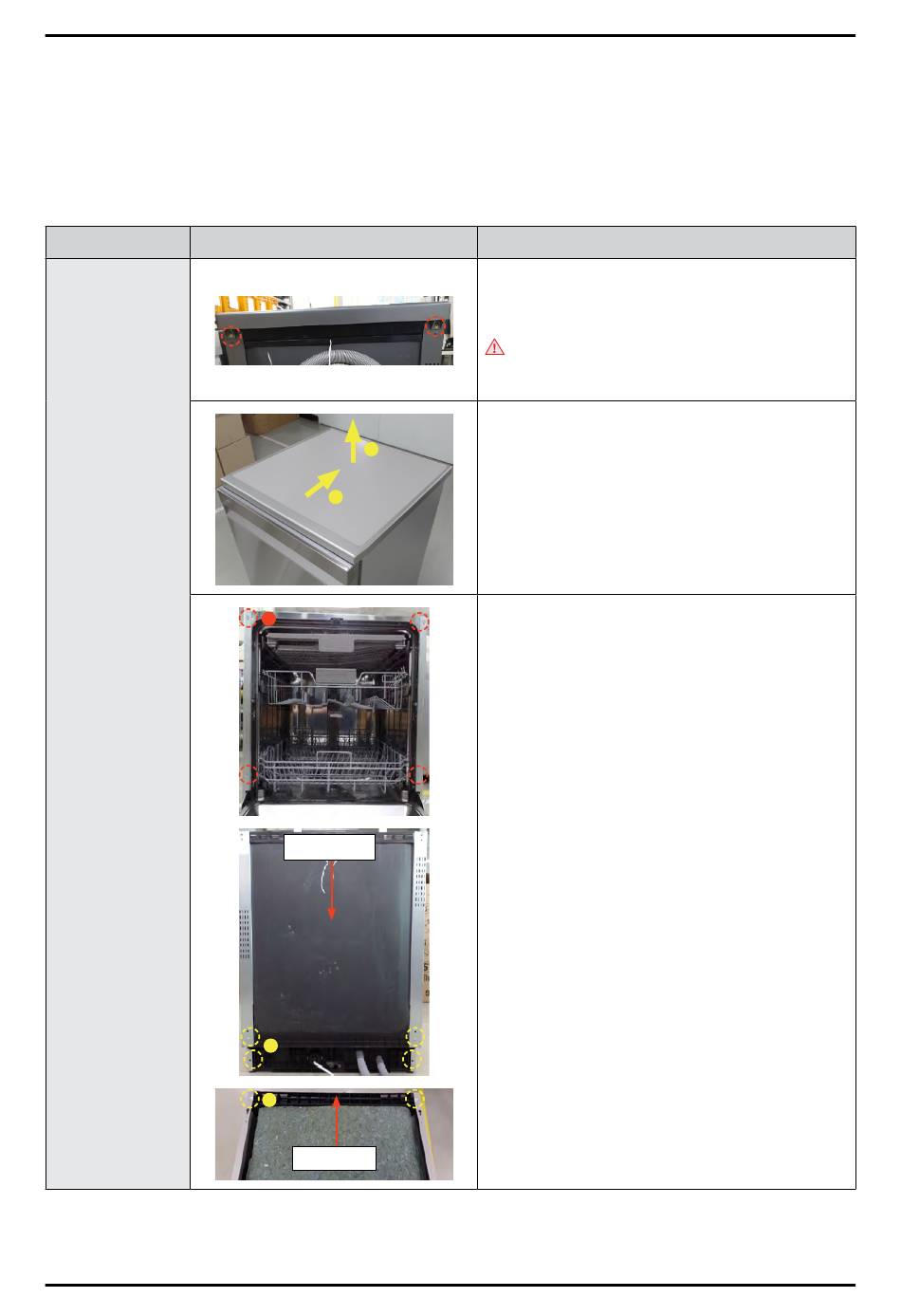

2-4. PANNEAU LATÉRAL / GUIDE SUPÉRIEUR DE LA CUVE / GUIDE ARRIÈRE DE LA CUVE
- Panneau latéral : DD81-02880A, DD81-02881A / SVC-PROTECTION-GAUCHE, DROITE (DW6*R70**FS)
DD81-02880C, DD81-02881C / SVC-PROTECTION-GAUCHE, DROITE (DW6*R70**FW)
- Guide supérieur de la cuve : DD81-02733A / SVC-GUIDE SUPÉRIEUR DE LA CUVE
- Protection arrière de la cuve : DD81-02734A / SVC-PROTECTION ARRIÈRE DE LA CUVE
Pièce
PANNEAU
LATÉRAL/
GUIDE
SUPÉRIEUR DE
LA CUVE/
PROTECTION
ARRIÈRE DE LA
CUVE
(DW6*R70**F*)
8 _ Illustrations D'un Démontage Standard
Illustration
2
1
A
Protection arrière
de la cuve
B
B
Guide supérieur
de la cuve
Description
[DÉMONTAGE]
1. Dévissez les 2 vis.
■ Vis : DD81-02692A / 2 pcs
Avertissement
Assurez-vous de débrancher la prise électrique
avant l'entretien.
2. Tirez le PLATEAU SUPÉRIEUR vers l'arrière pour
désengager les crochets,
puis soulevez le plateau supérieur pour le retirer.
3. Dévissez les vis.
■ Face avant : Type A : DD81-02693A / 4 pcs
■ Face arrière : Type B : DD81-02694A / 4 pcs
■ Face supérieur : Type B : DD81-02694A / 2 pcs
