Endress+Hauser Proservo NMS81 Information Technique page 37

Proservo NMS81
Endress+Hauser
A
D
1
d
r
D
2

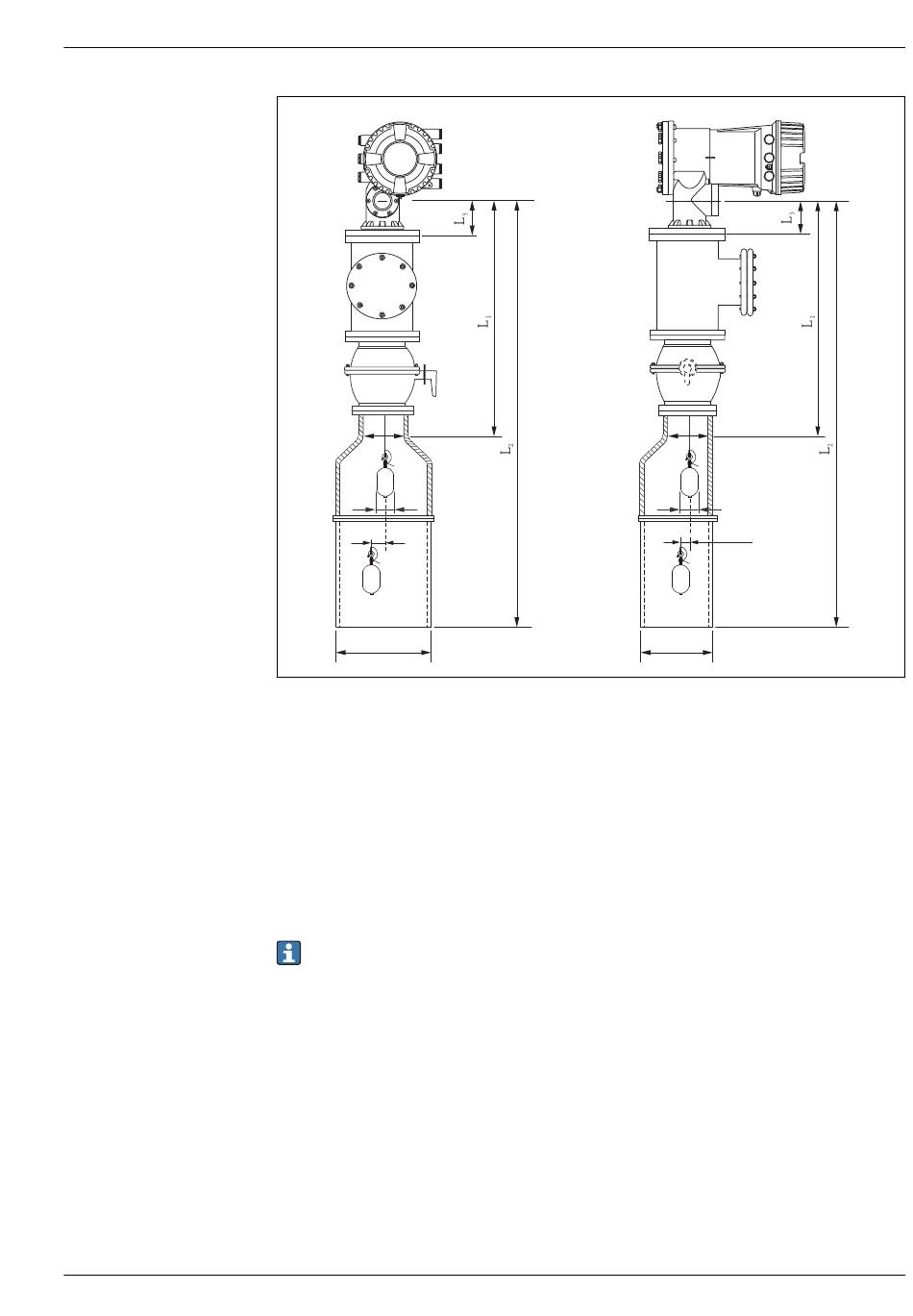

 15 Montage avec un tube de mesure asymétrique
A Vue de face
B Vue de côté
L Longueur du centre de la fenêtre d' é talonnage à la partie supérieure du tube de mesure
1
L2 Longueur du centre de la fenêtre d' é talonnage au fond du tube de mesure
L3 Longueur du centre de la fenêtre d' é talonnage au bas de la bride
D1 Diamètre de la partie supérieure du tube de mesure
D2 Diamètre du tube de mesure
d Diamètre du displacer
p Position longitudinale du fil à partir du centre de la bride
(Lx)
r Offset de la direction radiale
• L : longueur du centre de la fenêtre d' é talonnage au bas de la bride intégrée NMS8x
3
(77 mm (3,03 in) + épaisseur de la bride).
Pour JIS 10K 150A RF, l' é paisseur des brides est de 22 mm (0,87 in).
• En cas d' u tilisation d' u n tube de mesure asymétrique, il faut tenir compte du décalage latéral
du displacer et suivre le sens de montage du NMS8x comme le montre la figure.
• Pour calculer le diamètre de tube de mesure requis, utiliser la formule ci-dessous. Les
tableaux suivants contiennent les paramètres nécessaires pour calculer les dimensions du
tube de mesure. S' a ssurer que les dimensions du tube de mesure sont les bonnes, voir tableau.
• L' o ffset de la direction radiale (r) est nécessaire uniquement pour le tambour de fil
47 m (154,20 ft) et 55 m (180,45 ft). Pour tous les autres tambours, l' o ffset est de 0 mm/in.
B
D
1
d
p (L ) x
D
2
A0026733
37
