Installation
4
Montage de la tête de lecture
4.2
Montage de la tête de lecture
16
Manuel – Système de positionnement Data Matrix PXV..A-F200-R4-V19-SEW
[1]
REMARQUE
Une deuxième unité d'éclairage de même type avec un cycle de clignotement rouge/
bleu comparable s'allume dans la zone de balayage du PXV..A.
Erreur de mesure de la tête de lecture
•
Lors du montage de la tête de lecture PXV..A, il ne doit pas y avoir de deuxième
unité d'éclairage de même type et de même cycle de clignotement rouge/bleu en
fonctionnement simultané dans la même zone de balayage.

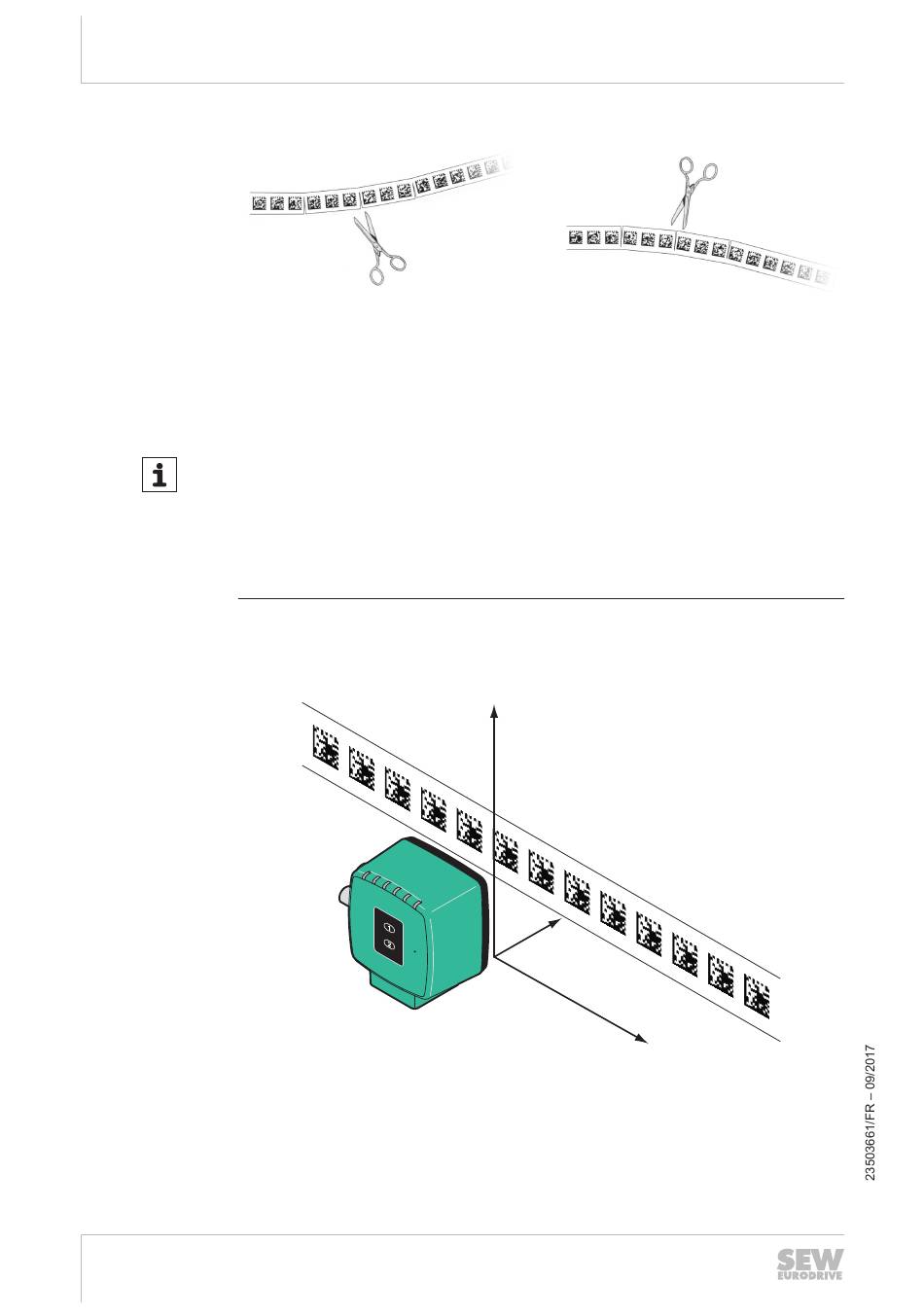

Monter la tête de lecture PXV..A sur la partie mobile de l'application dans l'axe de ro-
tation. en utilisant quatre vis sur le flasque de fixation de la tête de lecture. Monter la
tête de lecture de sorte que l'optique de la tête de lecture avec l'anneau-lumière et le
module caméra soit orientée vers la bande codée.
La stabilité du montage et le guidage du véhicule doivent être conçus de façon à ne
pas quitter la zone de profondeur de champ de la tête lecture pendant le fonctionne-
ment.
La distance entre la tête de lecture et la bande codée devrait correspondre à la dis-
tance de lecture de la tête de lecture.
[2]
Y
Z
X
9007207324108299
9007207324103691
