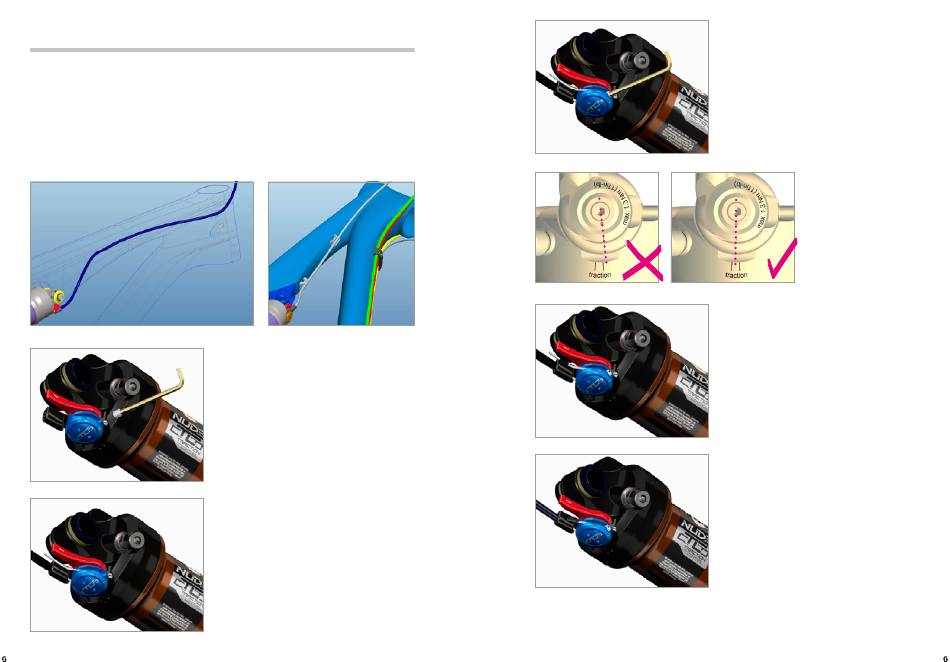

RÉGLAGE DE BASE DU LEVIER TWINLOC DE
L'AMORTISSEUR FOX NUDE
Afin d'assurer un parfait fonctionnement de l'amortisseur FOX Nude, il est important
de procéder comme suit :
Sur les cadres carbone du Spark, vous trouverez un passage de câbles intégré
Insérez tout d'abord le câble / la gaine dans le
passage supérieur du levier, puis dans l'insert
situé sur le tube supérieur, comme indiqué ci-
dessous :
| 12 FRANÇAIS
Sur les cadres aluminum du
Spark, le passage du câble se fait
à l'extérieur du cadre La gaine
est fixée sur les guides câbles à
l'aide de fixations plastique et /
ou de colliers
1 Desserrez la vis de fixation du câble
(S7) en tournant dans le sens contraire
des aiguilles d'une montre à l'aide d'une
clé Inbus de 2mm
2 Insérez un nouveau câble dans l'orifice
prévu à cet effet dans le levier, dans
la gaine, puis dans la molette de
changement de mode de l'amortisseur
(S6), comme illustré
SPARK | BIKE USER MANUAL BIKE USER MANUAL | SPARK
3 Tendez le câble et fixez-le en vissant la
vis de fixation (S7), en tournant dans
le sens des aiguilles d'une montre, à
l'aide d'une clé Inbus 2 mm, au couple
maximum de 1 6 Nm
4 Positionnez le levier
en mode Traction La
marque sur la came
de l'amortisseur doit
être positionnée
comme illustré ci-
dessous :
5 Raccourcissez le câble à environ 20 mm
de la molette:
6 et fixez l'embout de câble à l'aide
d'une pince:
FRANÇAIS 13 |
