Verrouillage de la configuration matérielle
Une sécurité supplémentaire est obtenue en utilisant le cavalier de verrouillage de configuration
matérielle montré en Figure 8. Lorsque le cavalier est en position de verrouillage (court-circuitant les
deux barrettes mâles), l'interface intégrée et les communications à distance n'autorisent pas la
configuration et l'étalonnage. Les boutons poussoirs, ValVue et l'interface portative sont verrouillés,
sauf pour examiner la configuration, l'étalonnage et la position. Il en va de même pour le niveau 1
de sécurité décrit dans le tableau de Niveau de sécurité de verrouillage des boutons poussoirs.
Cavalier de verrouillage de la configuration
Contacteur statique SW # 1
Signal
d'entrée
4-20 mA

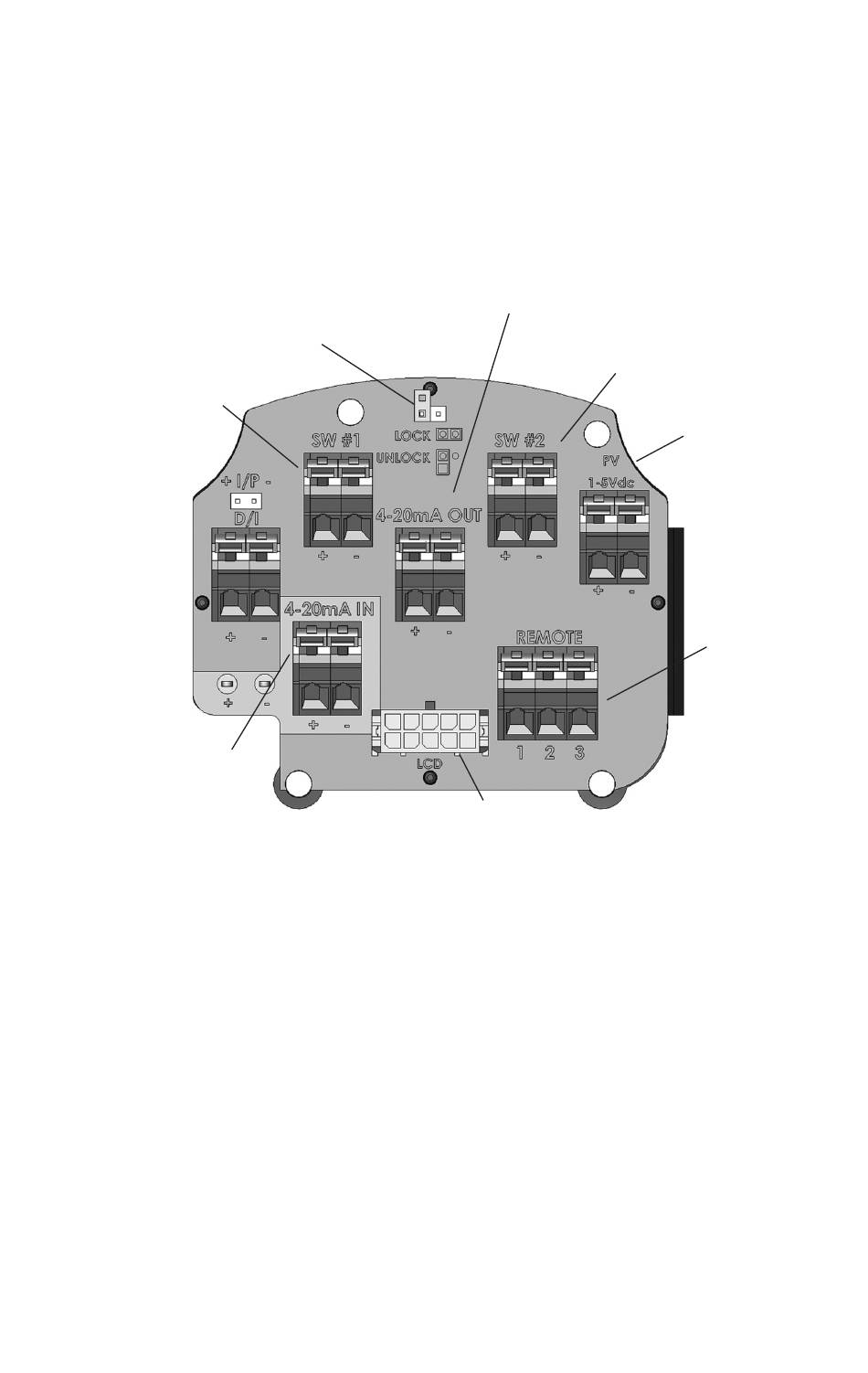

Figure 8 Raccordements au module électronique (via la barrette de raccordement)
