1

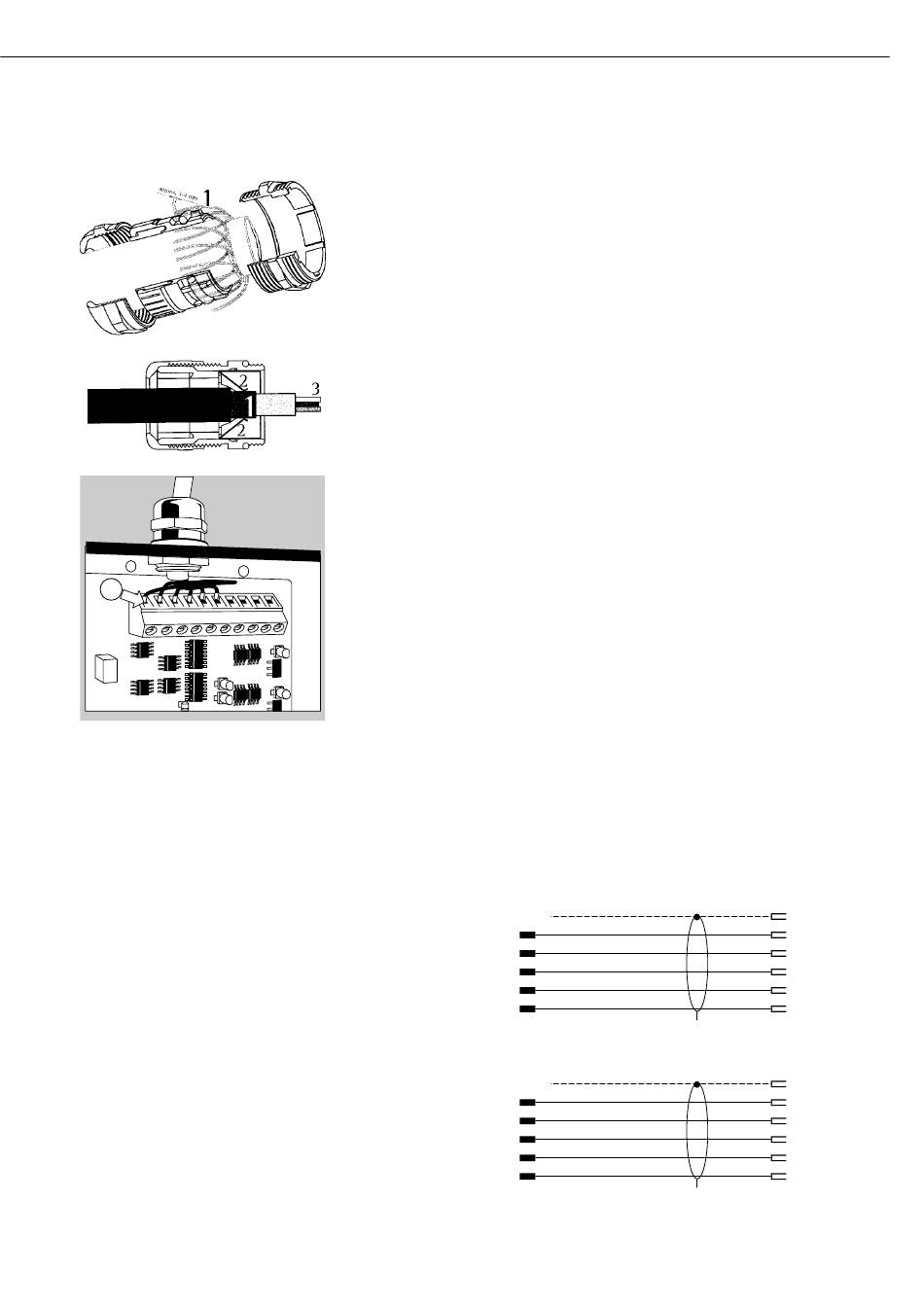

Montage du câble sur les interfaces
§ Dénuder et monter le câble de raccordement :
– Introduire le câble à travers le presse-étoupe.
– Monter le presse-étoupe correctement.
– Dénuder le câble : le blindage (1) doit être en contact avec les bornes de connexion (2).
– Pour le montage : laisser aux conducteurs (3) du câble une longueur d'environ 15 cm.
– Introduire le câble à travers le presse-étoupe.
– Contrôler que les bornes de connexion sont bien en contact avec le blindage.
La mise à la masse a lieu par l'intermédiaire du blindage !
§ Monter le câble de raccordement :
– Dénuder le câble. Laisser aux conducteurs du câble une longueur d'environ 5 cm
de manière à pouvoir les monter.
– Dénuder les conducteurs sur une longueur d'environ 1 cm et y mettre des embouts.
– Visser fermement les conducteurs aux bornes de connexion conformément aux schémas
d'affectation des bornes.
§ Une fois les travaux de montage terminés, contrôler la protection IP65/67 ; à cet effet
utiliser un indicateur de pression. Si vous désirez obtenir d'autres informations, veuillez
vous adresser au service après-vente Sartorius.
Schéma de câblage (câble de raccordement au PC)
(Modèle CW3P : câble de raccordement 7357312, modèle CW3S :
YCC02-D9F6) pour raccorder un ordinateur à l'indicateur selon le standard RS232-C/V24
pour une transmission jusqu'à 15 m de long.
Schémas du câble
Schéma d'affectation du câble de l'indicateur à une interface de PC RS232.
Connecteur mâle D-sub à 25 pôles
(modèle CW3P)
1
Sgn GND 7
côté TxD 2
indicateur RxD 3
DTR 20
CTS 5
Extrémité libre du câble
(modèle CW3S)
Sgn GND10
côté TxD 7
indicateur RxD 8
DTR 9
CTS 6
câble de raccordement
Connecteur femelle D-sub à 9 pôles
5 GND
2 RxD
3 TxD côté PC
8 CTS
4 DTR
Connecteur femelle D-sub à 9 pôles
5 GND
2 RxD
3 TxD côté PC
8 CTS
4 DTR
