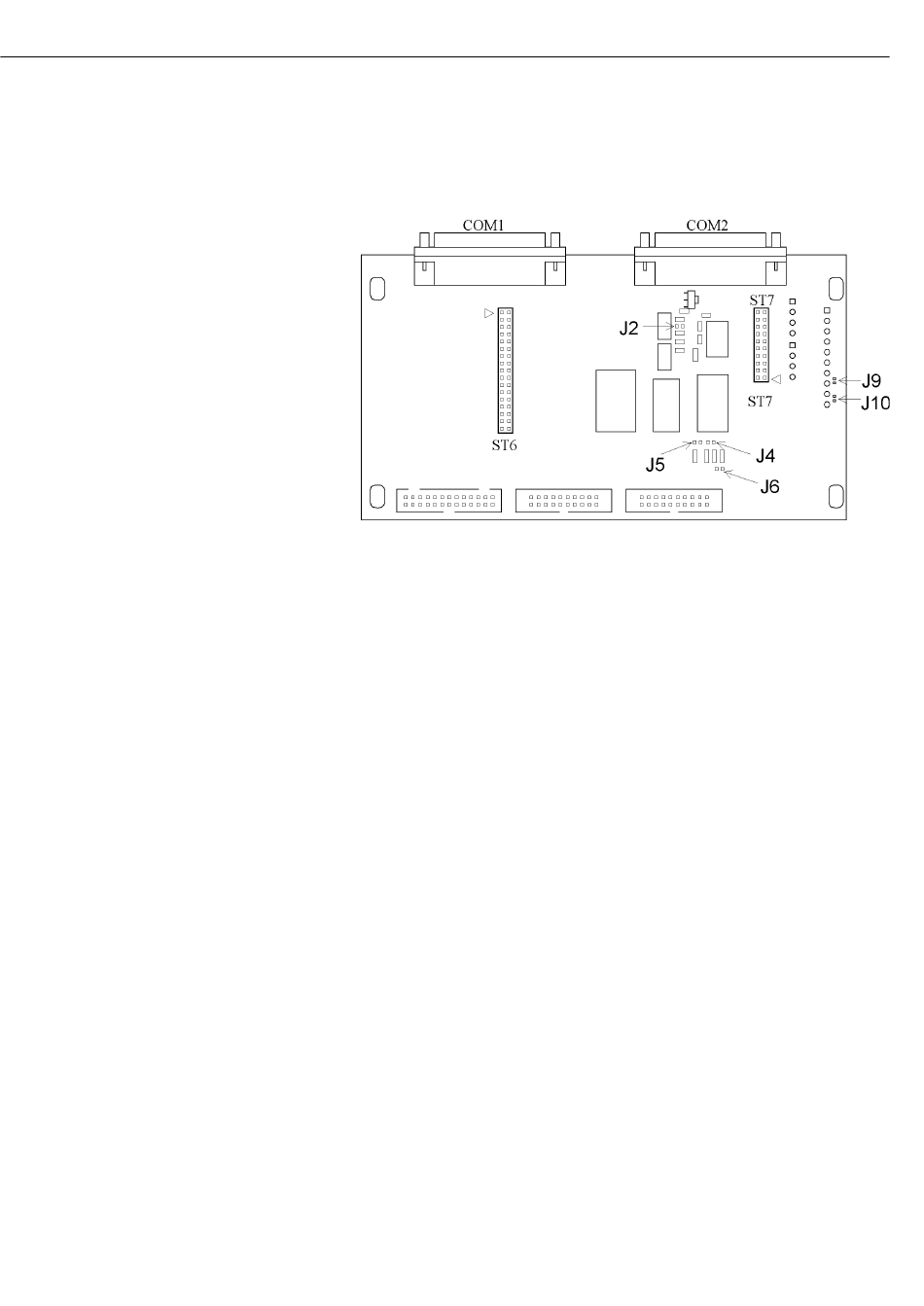

Réglage du mode d'exploitation de l'interface pour COM2
Codage pour COM2 sur le modèle CW3P
Cavalier J2 :
Cavalier J9 :
Cavalier J10 :
Codage pour COM2 sur le modèle CW3S
Cavalier J2 :
Borne 5 et 8 de la
borne de 10 «COM2» :
Borne 9 et 10 de la
borne de 10 «COM2» :
Résistances terminales 120 ohms pour RS422 et RS485
Cavalier J4 :
Résistances BIAS (uniquement pour RS485)
Cavalier J5 :
Cavalier J6 :
RS232 RS422
déconnecté connecté
déconnecté déconnecté
déconnecté déconnecté
RS232 RS422
déconnecté connecté
déconnecté déconnecté
déconnecté déconnecté
RS422
connecté
RS485
connecté
connecté
RS485
connecté
connecté
connecté
RS485
connecté
connecté
connecté
RS485
connecté
