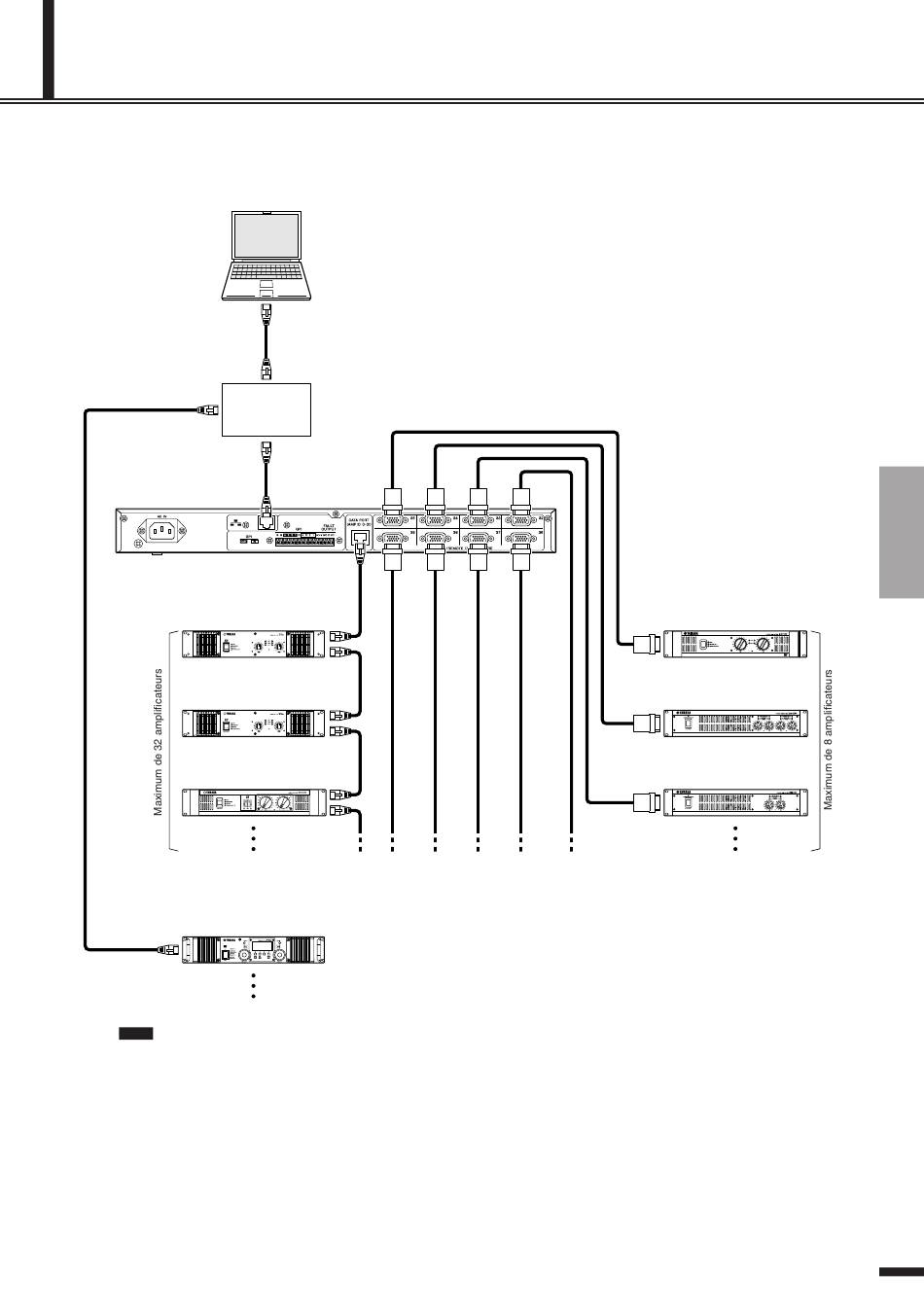

Exemple de connexions

Pour construire un système de commande d'ampliﬁcateurs, connectez l'ACD1 à vos ampliﬁcateurs et votre

ordinateur comme suit :

Câble Ethernet

Commutateur

réseau

ACD1

Câble Ethernet droit

Série Tn

Série PC-N

Série TXn

Connexions entre l'ACD1 et l'ordinateur

NOTE

• Utilisez un commutateur réseau compatible avec des vitesses de réseau 100Base-TX/10Base-T.

• Le commutateur réseau n'est pas nécessaire lorsque l'ordinateur et l'ACD1 sont directement reliés.

• La longueur du câble Ethernet reliant l'ordinateur ou le commutateur réseau et l'ACD1 ne doit pas dépasser 100 mètres.

Cependant, en raison des différences de performances des ordinateurs, des commutateurs réseau et des câbles, le bon

fonctionnement de l'appareil ne peut pas être garanti, dans certains cas, lors de l'utilisation d'un câble de longueur

maximale.

• Aux Etats-Unis et au Canada, les câbles Ethernet reliant l'ACD1 à l'ordinateur ou au commutateur réseau doivent être de

type STP (à paires torsadées blindées) pour éviter les interférences électromagnétiques.

• L'ACD1 prend en charge le commutateur Auto MDI/MDI-X et détecte automatiquement si le câble connecté est de type

droit ou croisé puis se conﬁgure en conséquence aﬁn de créer une connexion optimale. Il en résulte que vous pouvez

choisir d'utiliser un câble droit ou croisé.

Amp Editor

Câble Ethernet

Câble D-Sub

Série XP

Série XM

Série XH
