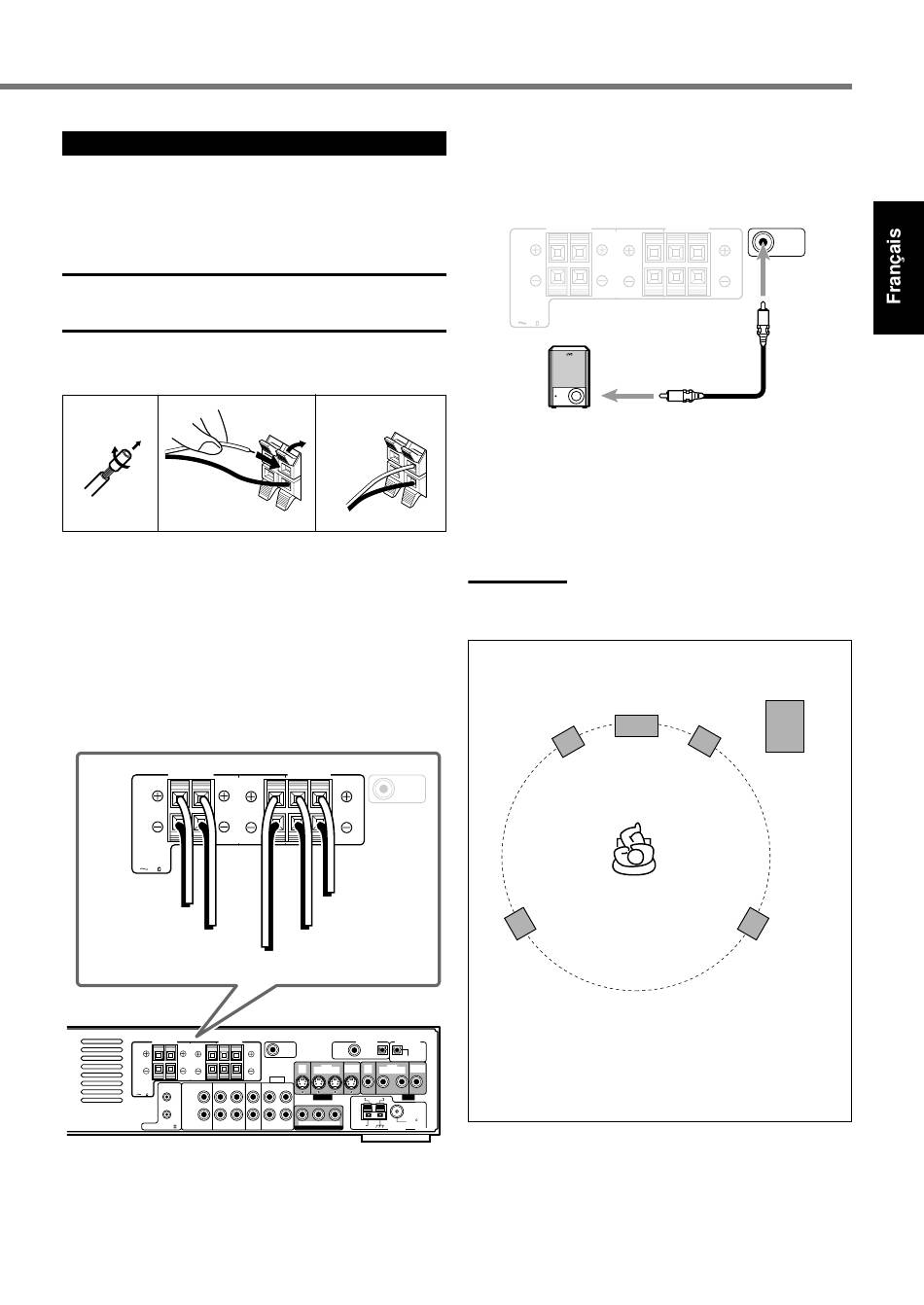

Connexion des enceintes
Après avoir connecté les enceintes avant, l'enceinte centrale, les
enceintes arrière et/ou un caisson de grave, réglez correctement leurs
informations pour obtenir le meilleur effet Surround possible. Pour
plus de détails, référez-vous à la page 20.
ATTENTION:
• Utilisez des enceintes avec l'impédance d'enceinte (SPEAKER
IMPEDANCE) indiquée sur les prises d'enceintes. (8 – 16 Ω).
• NE CONNECTEZ PAS plus d'une enceinte à une prise d'enceinte.
Connexion des enceintes avant, centrale et arrière
2
1
Pour chaque enceinte, connectez les prises (+) et (–) du panneau
arrière aux prises (+) et (–) des enceintes respectives.
1 Coupez, tordez et retirez l'isolant à l'extrémité de
chaque cordon d'enceinte (non fourni).
2 Poussez et maintenez le serre-câble en position
(1), puis insérez le fil (2).
3 Relâchez le serre-câble.
RIGHT
LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
16
A l'enceinte
avant droite
A l'enceinte avant
gauche
RIGHT
LEFT
RIGHT
LEFT
FRONT
CENTER
SPEAKERS
SPEAKER
CAUTION:
SPEAKER
TV
TAPE / CDR
IMPEDANCE
8
16
LEFT
RIGHT
IN
OUT
IN
AV COMPU LINK-
(REC)
(PLAY)
3
1
2
RIGHT
LEFT
CENTER
REAR
SUB-
SPEAKER
SPEAKERS
WOOFER
OUT
A l'enceinte
arrière gauche
A l'enceinte
arrière droite
A l'enceinte centrale
DIGITAL IN
DIGITAL OUT
REAR
SUB-
SPEAKERS
WOOFER
DIGITAL 1
DIGITAL 2
OUT
(DBS)
(TV)
PCM/STREAM
DBS
VCR
MONITOR
DBS
VCR
MONITOR
OUT
IN
OUT
IN
IN
OUT
IN
(REC)
(PLAY)
(REC)
(PLAY)
AUDIO
DBS
VCR
S-VIDEO
VIDEO
AM LOOP
FM 75
IN
OUT
IN
Y
P
B
P
R
COAXIAL
AM EXT
(REC)
(PLAY)
DVD COMPONENT VIDEO OUT
ANTENNA
Connexion du caisson de grave
En connectant un caisson de grave vous pouvez améliorer les graves
et reproduire les signaux LFE originaux enregistrés dans la source
numérique.
RIGHT
LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
16
Connectez la prise d'entrée d'un caisson de grave actif à la prise
SUB-WOOFER OUT sur le panneau arrière en utilisant un câble à
fiches cinch (non fourni).
• Référez-vous aussi au mode d'emploi fourni avec votre caisson de
grave.
Remarque:
• Vous pouvez placer le caisson de grave n'importe où puisque les
sons graves ne sont pas directionnels. Normalement, placez-le
devant vous.
Schéma de disposition des enceintes
Enceinte centrale
Enceinte
avant
gauche
Enceinte
arrière
gauche
Pour obtenir le meilleur son possible de cet appareil, placez
toutes les enceintes, sauf le caisson de grave, à la même distance
de la position d'écoute, avec la face avant de chaque enceinte
dirigée vers l'auditeur.
OUT
Puis, changez les réglages du caisson de grave et des enceintes
par rapport à vos conditions d'écoute (voir page 20).
RIGHT
LEFT
CENTER
REAR
SPEAKER
SPEAKERS
Caisson de grave
actif (exemple)
Caisson de grave
Enceinte
avant
droite
Enceinte
arrière
droite
SUB-
WOOFER
OUT
6
