QUADRIFOGLIO

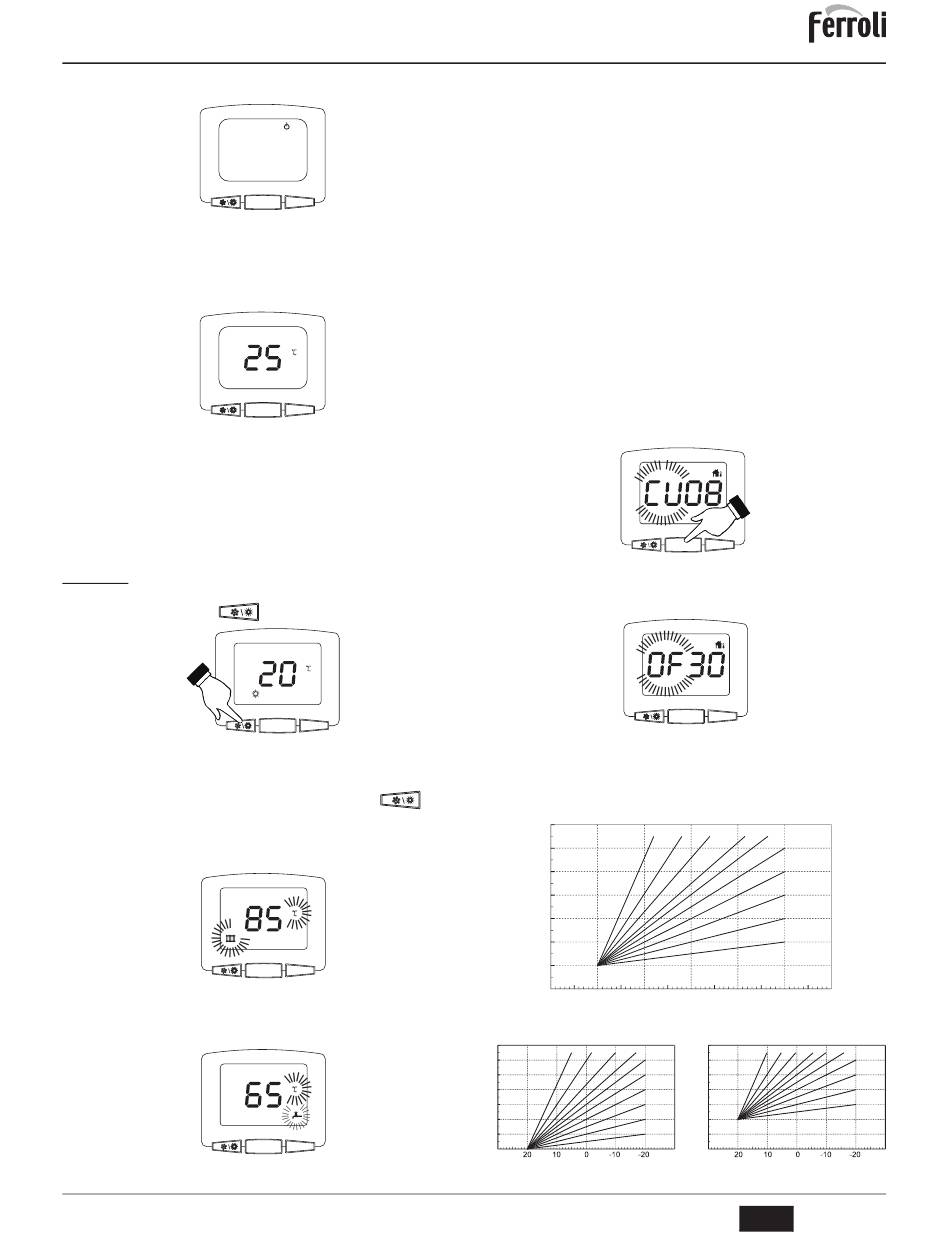

Extinction de la chaudière
Appuyer 5 secondes sur la touche eco/comfort (rep. 7 - fig. 1).
fig. 5 - Extinction de la chaudière
Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie
électrique.
Le fonctionnement de l'eau chaude sanitaire (avec ballon en option installé) et du chauf-
fage est désactivé. Le système antigel reste actif.
Pour rallumer la chaudière, réappuyer 5 secondes sur la touche eco/comfort (rep. 7 fig. 1).
La chaudière est prête à fonctionner immédiatement, chaque fois que l'on prélève de
l'eau chaude sanitaire (avec ballon en option installé) ou en présence d'une demande
de la part du thermostat d'ambiance.
Pour couper complètement l'alimentation électrique de l'appareil appuyer la touche (14- fig. 1) .
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système antigel ne fonctionne pas. Pour les arrêts pro-
longés en période hivernale et afin d'éviter les dommages causés par le gel, il
est conseillé de purger toute l'eau contenue dans la chaudière et dans l'instal-
lation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans
l'installation de chauffage, en respectant les prescriptions indiquées sez. 3.3.
2.4 Réglages
Commutation Été/Hiver
Appuyer 1 seconde sur la touche
L'afficheur montre le symbole Été (rep. 10 - fig. 1) . La fonction chauffage est désactivée,
et la production éventuelle d'eau sanitaire (avec ballon externe optionnel) est activée.
Le système antigel reste actif.
Pour désactiver le mode Été, réappuyer 1 seconde sur la touche
fig. 1).
Réglage de la température de chauffage
Appuyer sur les touches chauffage +/- (rep. 3 et 4 - fig. 1) pour régler la température en-
tre 20°C (minimum) et 80°C (maximum).
Réglage température eau chaude sanitaire (avec ballon en option installé)
Pour régler la température entre 10 °C (minimum) et 65 °C (maximum), agir sur les
touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).
All manuals and user guides at all-guides.com
eco
reset
comfort
eco
reset
comfort
fig. 6
(rep. 6 - fig. 1).
eco
reset
comfort
fig. 7
(rep. 6 -
eco
reset
comfort
fig. 8
eco
reset
comfort
fig. 9
cod. 3541A282 - Rev. 01 - 02/2013
Réglage de la température ambiante (avec thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces.
Régulation de la température ambiante (par chronocommande à distance en option)
Programmer à l'aide de la chronocommande à distance la température souhaitée à l'in-
térieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'instal-
lation en fonction de la température ambiante demandée. Pour le fonctionnement par
chronocommande à distance, se reporter au manuel d'utilisation spécifique.
Température évolutive
Lorsqu'une sonde extérieure (option) est installée, l'afficheur du tableau des comman-
des (rep. 5 - fig. 1) montre le symbole (rep. 22 - fig. 1). Le système de régulation de la
chaudière travaille en mode "température évolutive". Dans ce mode, la température de
l'installation chauffage est régulée en fonction des conditions climatiques extérieures de
manière à garantir un confort élevé et une économie d'énergie pendant toute l'année.
En particulier, lorsque la température extérieure augmente, la température de départ in-
stallation diminue selon une courbe donnée "de compensation".
Avec le réglage évolutif, la température programmée à l'aide des touches chauffage
(rep. 3 et 4 - fig. 1) devient la température maximum de départ installation. Il est con-
seillé de régler la valeur maximale pour permettre au système de réguler la température
sur toute la plage utile de fonctionnement.
La chaudière doit être réglée au cours de l'installation par un technicien qualifié. Noter que l'utili-
sateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort.
Courbe de compensation et déplacement des courbes
Appuyer 5 secondes sur la touche reset (rep. 8 - fig. 1) pour afficher la courbe de com-
pensation (fig. 10). Il est possible de la modifier à l'aide des touches eau chaude sani-
taire (rep. 1 et 2 - fig. 1).
Régler la courbe désirée de 1 à 10, selon la caractéristique (fig. 12).
Si la courbe est réglée sur 0, le réglage de la température évolutive est désactivé.
I
fig. 10 - Courbe de compensation
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour passer au déplacement
parallèle des courbes (fig. 13), qui peut être modifié à l'aide des touches eau chaude
sanitaire (rep. 1 et 2 - fig. 1).
fig. 11 - Déplacement parallèle des courbes
Réappuyer 5 secondes sur la touche reset (rep. 8 - fig. 1) pour quitter le mode de ré-
glage des courbes parallèles.
Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir
une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le ré-
sultat dans la pièce ou le local.
90
10
85
80
70
60
50
40
30
20
20
10
fig. 12 - Courbes de compensation
OFFSET = 20
90
10
9
8
7
85
6
80
5
70
4
60
3
50
2
40
1
30
20
fig. 13 - Exemple de déplacement parallèle des courbes de compensation
eco
reset
comfort
eco
reset
comfort
9
8
7
6
5
4
3
2
1
0
-10
-20
OFFSET = 40
90
10
9
8
7
6
5
85
80
70
60
50
40
30
20
FR
4
3
2
1
65
