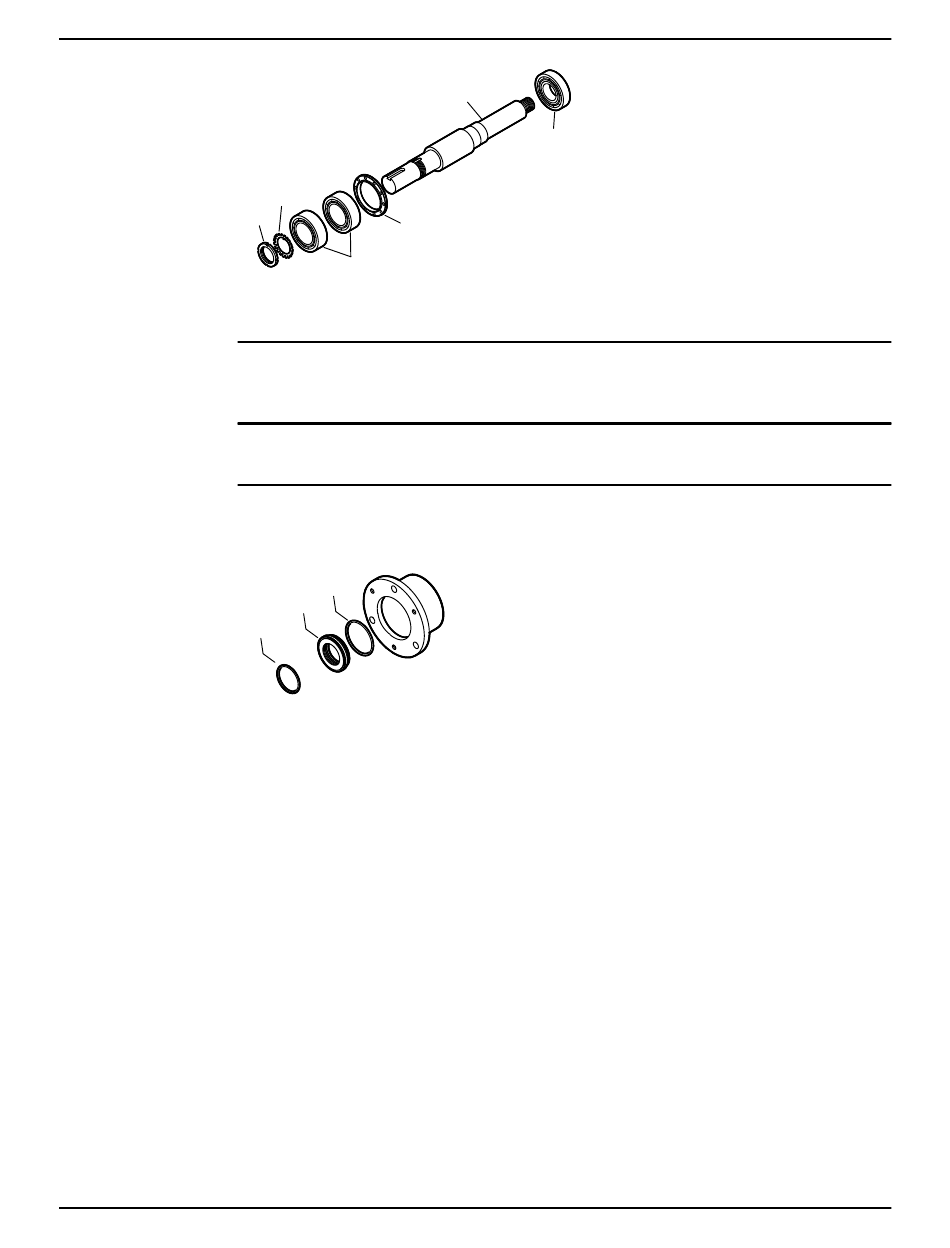

9. Déposer le contre-écrou de roulement (136) et la rondelle d'arêt (382).
10. Déposer les roulements externes (112A).
REMARQUE: N'appliquer une force sur la bague intérieure que pour extraire les roulements de
l'arbre. Ne pas appliquer de force lorsque cela risquerait de casser une pièce. Cela risquerait
d'endommager l'équipement.
REMARQUE: Conserver les roulements pour les inspecter. Ne pas réutiliser les roulements. Cela
pourrait affecter les performances de l'équipement.
11. Déposer le bague d'étanchéité à labyrinthe externe (332A) du boîtier de roulement (134).
Déposer les joints toriques (497F et 497G) si nécessaire. Les joints toriques de bague à labyrinthe font
partie du kit d'entretien de la pompe 3196 et sont vendus séparément.
Démontage du cadre de roulement
1. Enlever ces bouchons du palier (228A).
2. Pour les modèles MTi , déposer les vis pied sur cadre du cadre de roulement (370F) et le pied (241).
Model NM 3196 i-FRAME Manuel d'installation, d'utilisation et d'entretien
382
136
253B
112A
497G
332A
497F
o bouchon de remplissage d'huile (113A)
o bouchon de vidange d'huile (408A)
o bouchon pour contrôle de l'huile (408J)
o quatre bouchons de connexion brouillard d'huile/graisse (408H)
o bouchons d'admission et de sortie de radiateur d'huile (408L et 408M) ou radiateur d'huile
122
168A
