ガラガー体重計 スマートスケールＴＷR-5クイックスタートガイド
アンテナパネルの設置
TWR-5 はリーダーコントローラが内蔵されており、 ガラガーアンテナパネルと
接続されると電子耳標を読み取ります。
クラッシュ （保定枠） で動物の測定を行う際に必要な物：
• ガラガー アンテナパネルキッ ト
• 4ｍアンテナ延長ケー ブルG05600
• または6ｍアンテナ延長ケー ブルG05602
メモ ：2018年以前に製造された羊用自動選抜機の初期のバージョンでは、 短いアダ
プターケー ブルG05601が必要になる場合もあります。
アンテナパネルの取り付け方法は、 パネルに同梱されている説明書をご覧くださ
い。
重要：アンテナパネルに穴をあけて取り付けると、 アンテナが損傷する場合があ
ります。 専用の取り付け穴をご利用ください。
TWR-5へのアンテナパネルの取り付け
1. TWR-5の電源をオフにします。
2. アンテナパネル上にある、 アンフェノール・ ソケッ トからアンフェノール・ コネク
タのロックナッ トを緩めて外し、 アンテナパネルからプラグを取り外します。

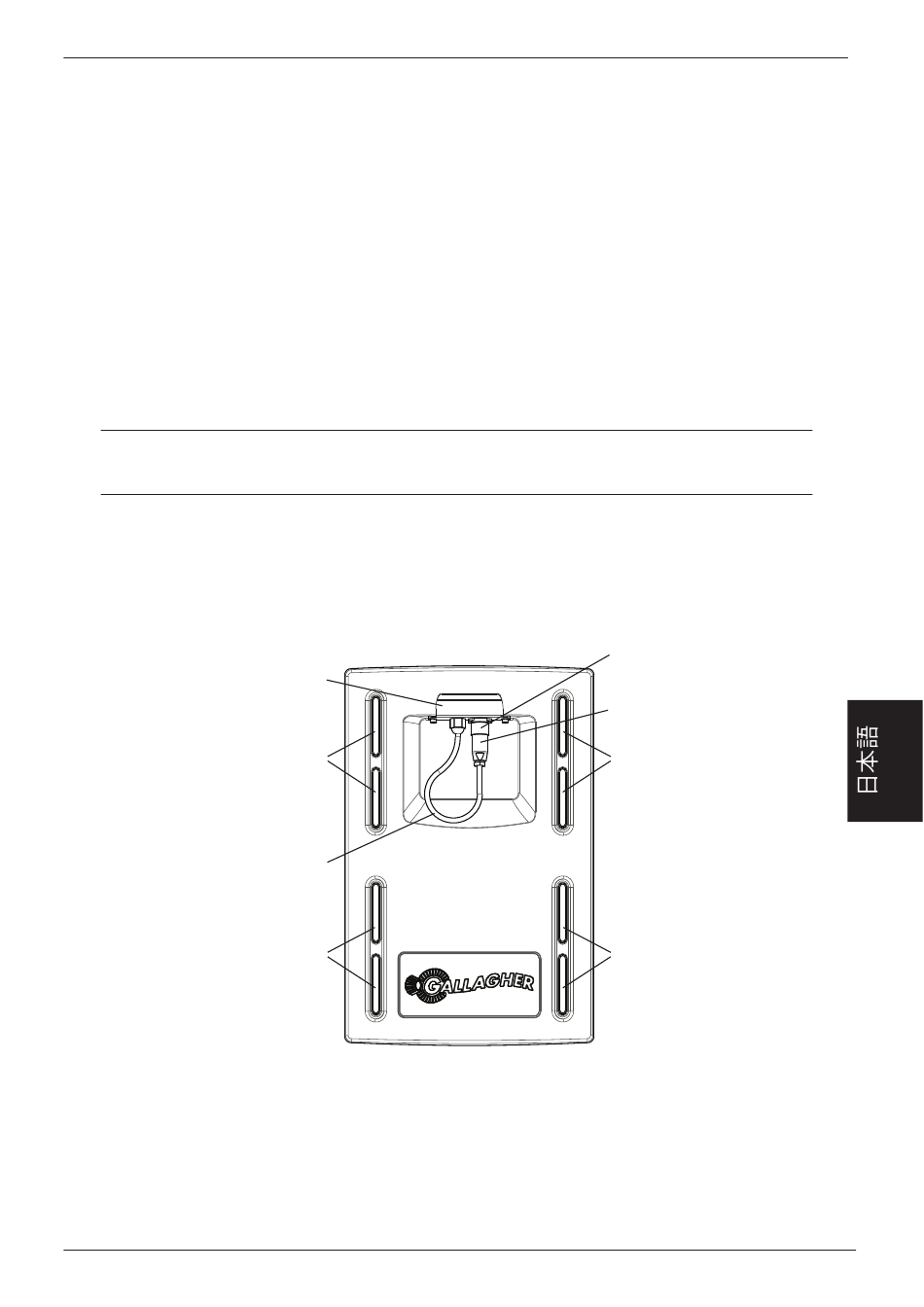

取り付けブラケッ ト
取り付け穴
アンテナケーブル
取り付け穴
3. 延長ケー ブルをアンフェノール・ コネクタに取り付けてきつく締め、 ケー ブルの
反対側をTWR-5の底部にあるアンテナコネクタに接続します。
4. ロックナッ トをきつく締めます。
5. 「機器とTWR-5の接続 （P.84） 」 を参考にして、 TWR-5と電子耳標リーダーとの
接続を完了させてください。
アンフェノール・ コネクタ
アンフェノール・ コネクタ(2.)
取り付け穴
取り付け穴
