Gallagher TWR-5 Balança de Pesagem Guia de início rápido
Instalação do painel da antena
O TWR-5 possui um leitor interno que captura os dados da e queta com ID
Eletrônica quando conectado a um painel de Antena Gallagher.
Para pesar animais numa gaiola, é necessário:
•
•
Observação: Pode ser necessário um cabo adaptador curto G05601 nas versões
mais an gas do Autoclassifi cador de Ovelhas Gallagher fabricadas antes de 2018.
Para montar seu painel de antena, consulte as instruções incluídas no painel.
Importante: Use os ori cios de montagem defi nidos, já que perfurações no
Painel da Antena podem causar danos à antena.
Fixação do TWR-5 ao Painel da Antena
1. Cer fi que-se de que o TWR-5 esteja desligado.
2. No Painel da Antena, desatarraxe a porca de travamento do conector
Amphenol da bucha Amphenol e puxe para baixo, para desconectá-la do
Painel da Antena.
Suporte de montagem
Ori cios de montagem
Cabo da antena
Ori cios de montagem
3. Acople o cabo de extensão ao conector Amphenol e aperte, em seguida
conecte a outra extremidade do cabo à conexão da Antena na base do
TWR-5.
4. Aperte a porca de travamento.
5. Consulte Conectando o equipamento ao TWR-5 (p. 68) para concluir a
conexão do Leitor ID E ao TWR-5.

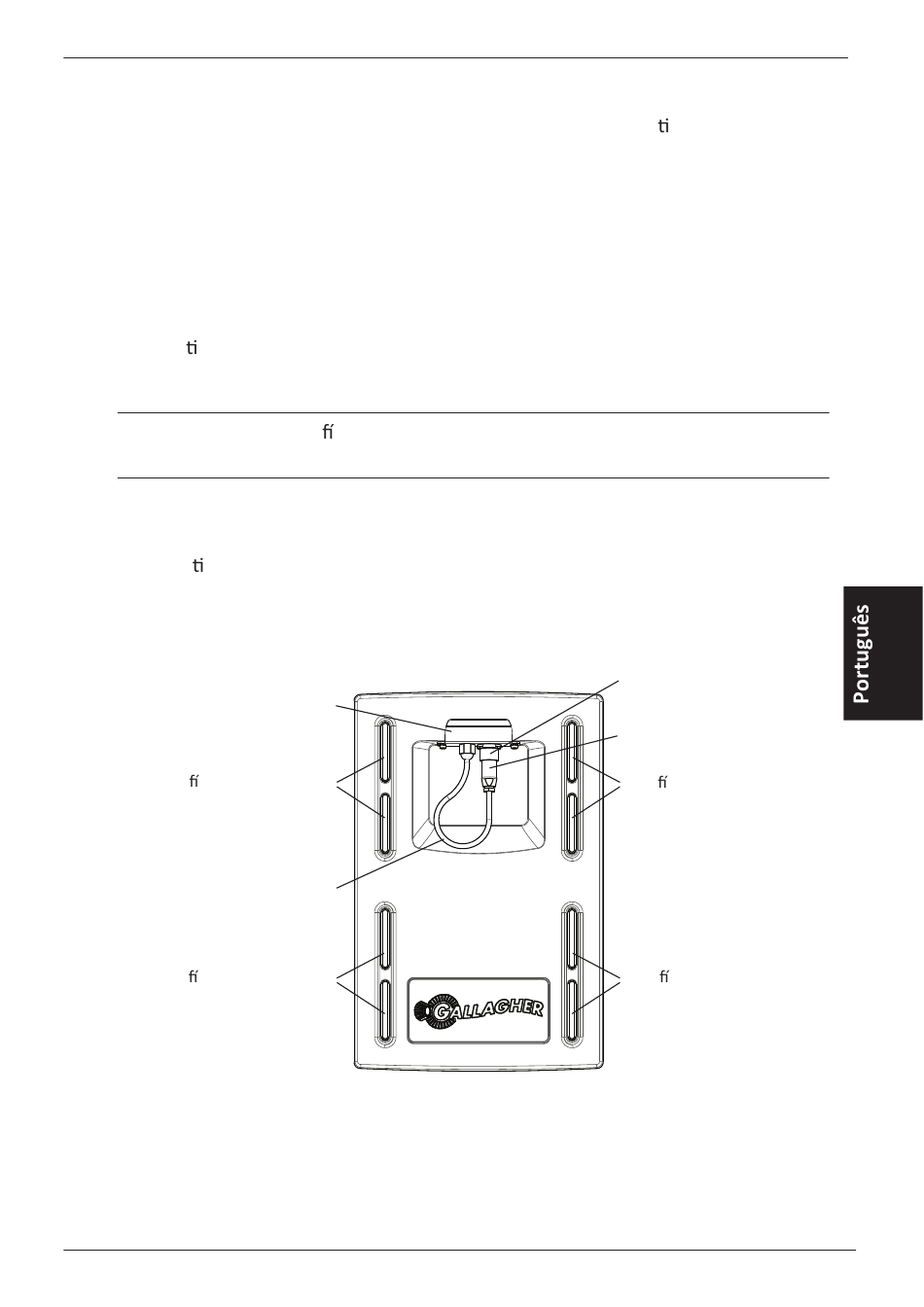

Conjunto de painel de antena Gallagher
Cabo de extensão de antena 4 m G05600 ou
cabo de extensão de antena 6 m G05602
Conector Amphenol
Conector Amphenol (2.)
Ori cios de montagem
Ori cios de montagem
