SFAW
Flow rate
Q
Temperature
T

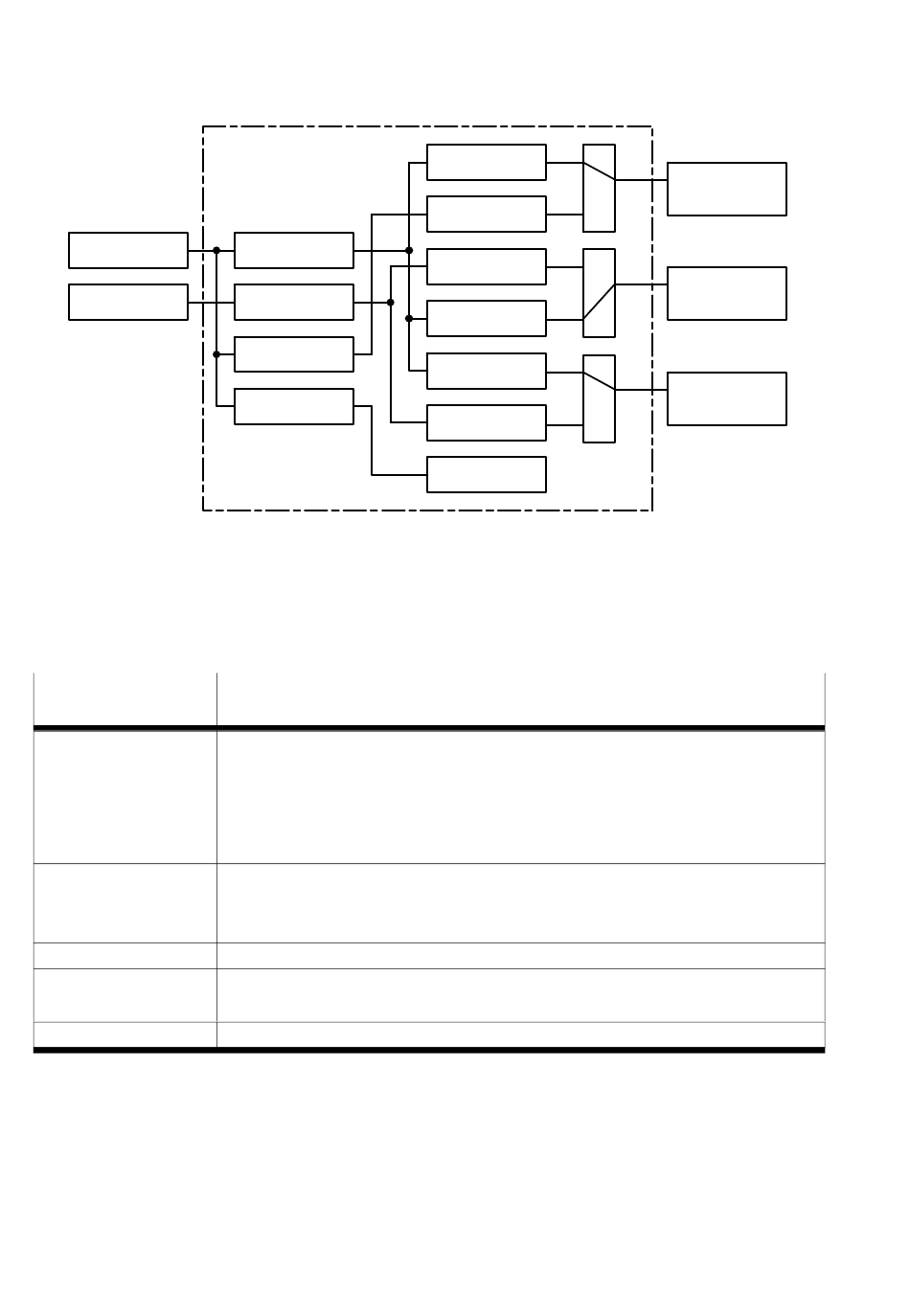

Fig. 3
SFAW-...PNLK-PN-VBA-...: structure du signal
2.1
Etats de fonctionnement
Etat de fonction
nement
Mode RUN
Mode SHOW
Mode EDIT
Mode TEACH
Mode RECORDER
Tab. 2
États de fonctionnement du SFAW
8
InA
analogue Q
InB
analogue T
InC
Volume pulse VP
InD
Volume recorder V
Fonction
– État initial après la mise sous tension de service.
– Affichage de la valeur de mesure actuelle
– Affichage des entrées et sorties sélectionnées
– Commutation entre les grandeurs de mesure débit, volume et
température
– Affichage des réglages actuels des sorties de commutation et de la sortie
analogique
– Affichage et réinitialisation des valeurs minimales et maximales
– Réglage ou modification de paramètres
– Reprise de la valeur de mesure actuelle pour la définition de points de
commutation
– Mesure manuelle du volume cumulé
OutA
binary Q/BDC1
OutC
binary VP/BDC3
OutB
binary T/BDC2
OutD
binary Q/BDC4
InA
analogue Q/PDV1_2byte
InB
analogue T/PDV2_2byte
InD
analogue V/onReq_4byte
Pin 4
Q or VP
Pin 2
T or Q
Pin 5
Q or T
Festo – SFAW – 1602a Français
