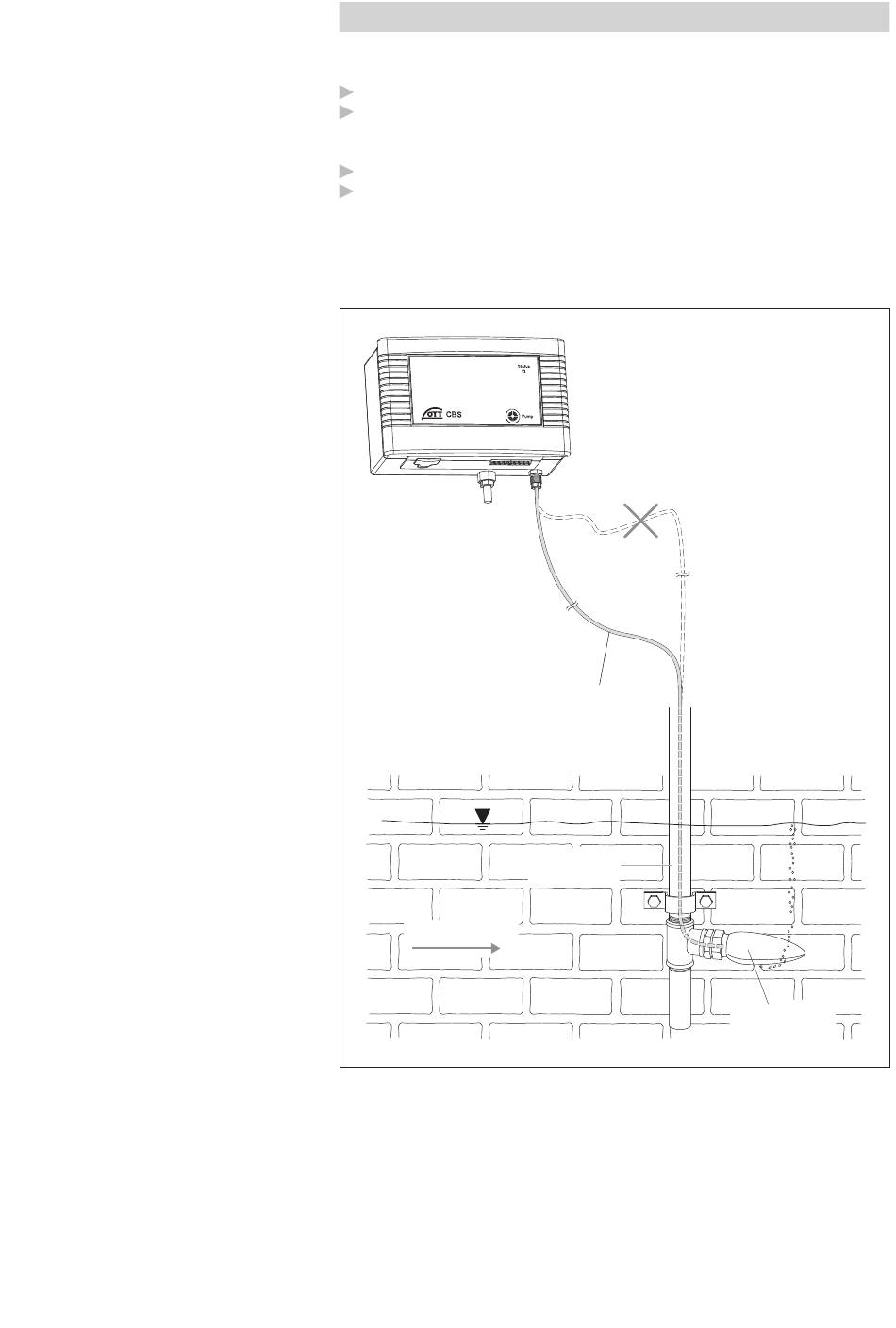

Fig. 5: Conditions de pose
du tube de mesure.
5 Installation de la prise de pression
Veuillez respecter les points suivants lors de l'installation:
Aucune saleté ni humidité ne doit s'infiltrer dans le tube de mesure.
Lors de l'immersion de la prise de pression (uniquement sur EPS 50), le capteur
bulle à bulle OTT CBS doit être activé: la pompe à piston doit fonctionner
pendant cette opération.
Ne pas endommager ou plier le tube de mesure lors de l'installation.
Placez le tube de mesure de telle manière que l'OTT CBS forme une pente en
direction de la prise de pression. Dans le cas contraire, de l'humidité pourrait
s'accumuler dans une sorte de «cuvette» et l'obturer par la formation de
gouttes (voir fig. 5).
Tube métallique d'1"
Sens d'écoulement
5.1 Installation de la prise de pression pour eaux de surface
Pour les mesures effectuées en eaux de surface, nous vous recommandons d'utiliser
la prise de pression EPS 50. Vous trouverez les consignes de montage dans la
notice de montage «Prise de pression EPS 50».
Tube de mesure
Prise de pression
EPS 50
