63A Einphasen-Energiezähler,
mit MID Direktanschluss
5. VERBINDUNGEN - ANSCHLUSS

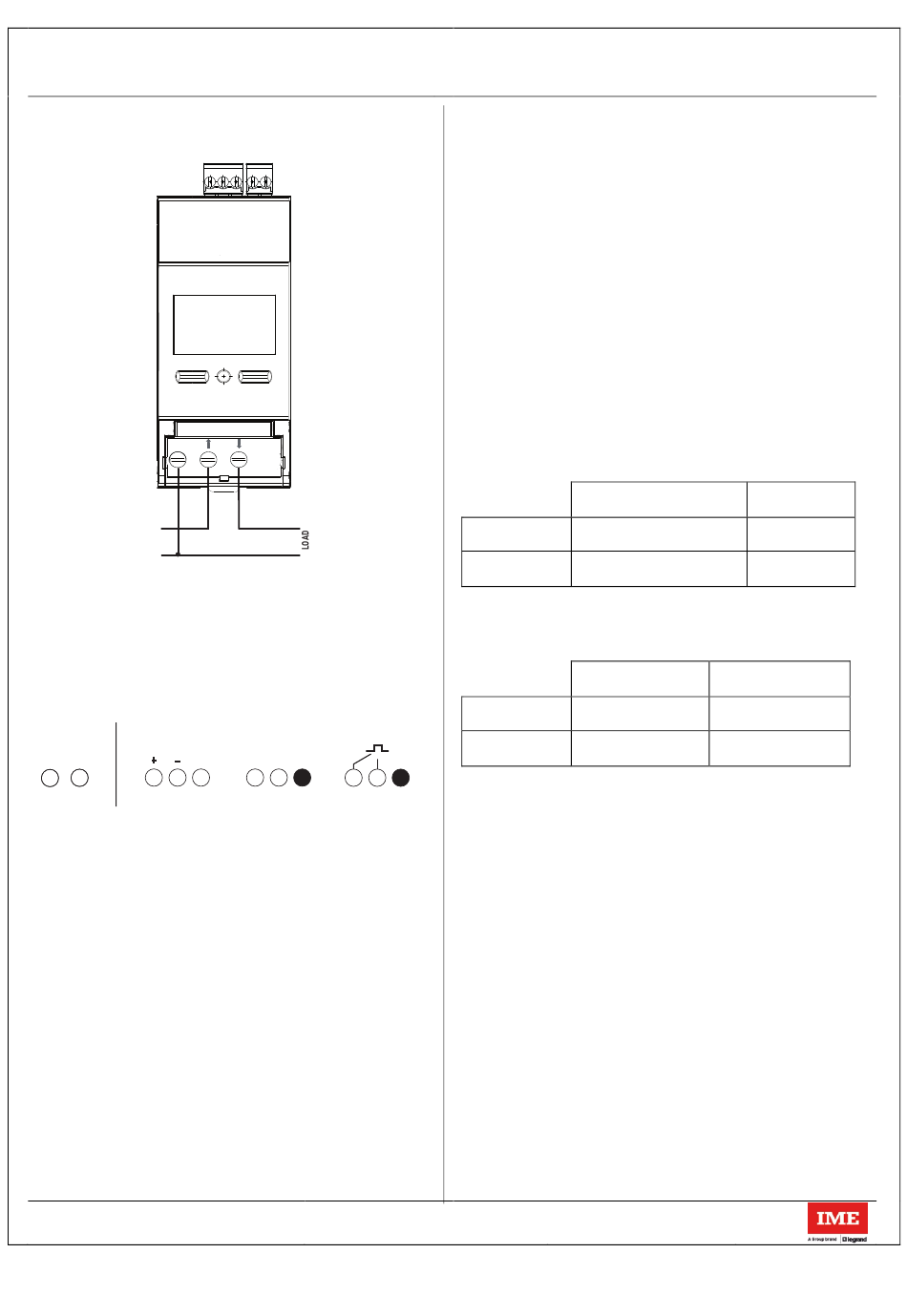

Anschlussbilder:
N
L
N
Markierung der Klemmleisten und Kombination der
Anschlussbilder:
T1 / T2 RS485
E
SG
1 C
+
–
12 / 24V d.c.
Produktinformationen: IDP000193DE_06
MBUS OUTPUT
A B
Max. 30V 50mA
Geändert am: 13/04/2021
Codes: CE2DF30PMID – CE2DF3DTMID – CE2DF3MTMID
Modell: CONTO D2
6. BETRIEBSDATEN
6.1 STROMDATEN
Strom:
- Bezugsstrom I : 10A
ref
- Mindeststrom I : 0,5A
min
- Maximalstrom I : 63A
max
- Startstrom I : 0,04A
st
Nennspannungen
:
- Nennspannung einphasig Un: 230V ±15%
Nennfrequenz:
- F : 50Hz; 60Hz
n
- Zulässige Abweichung: 49...51Hz; 59...61Hz
Anschließbarer Abschnitt:
- Kupferleiter
- Spannungsanschlussklemmen, neutral:
Ohne Hülse
Steifes Kabel
1 x 0,75 ÷ 16 mm²
Flexibles Kabel
1 x 0,75 ÷ 16 mm²
- Klemmleisten oben am Zähler (Eingang, Impulsausgang
und Bus):
Ohne Hülse
Steifes Kabel
1 x 0,2 ÷ 1,5 mm²
Flexibles Kabel
1 x 0,2 ÷ 1 mm²
Erforderliche Werkzeuge:
- Für Spannungsanschlussklemmen, neutral: 6mm
Flachschraubendreher oder Pozidriv Nr. 2
- Für Klemmleisten oben am Zähler (Eingang, Impulsausgang und
Bus): Flachschraubendreher 2,5mm
Erstausgabe: 18/03/2019
Mit Hülse
-
1 x 4 ÷ 10 mm²
(∅ 5mm)
Mit Hülse
-
1 x 0,2 ÷ 1 mm²
