63A Einphasen-Energiezähler,
mit MID Direktanschluss
9. KOMMUNIKATION

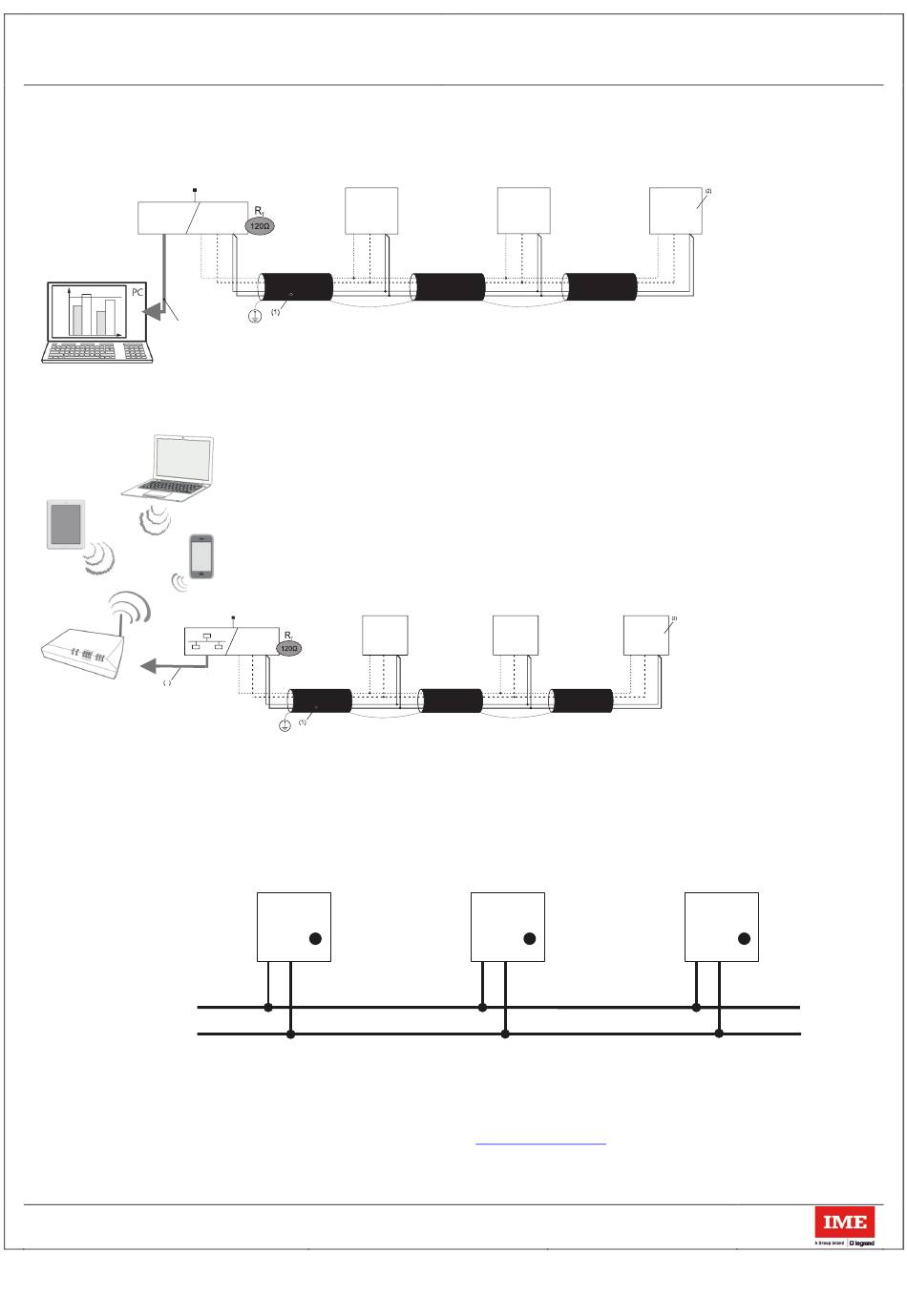

Anschlussbilder RS485 Modbus:
IF4E011/SXIIP
ETHERNET RS-485
RJ45 + – SG
(3)
Anschlussplan RS485 Modbus Mini Web Server:
3
RS485: Vorgeschriebene Verwendung von Kabeln vom Typ Belden 9842, Belden 3106A (oder gleichwertig) für eine maximale Buslänge von
(1)
1000 m oder Kabel der Kategorie 6 (FTP oder UTP) für eine maximale Länge von 50 m.
120Ω Abschlusswiderstand intern im Gerät (einstellbar über das SETUP-Menü)
(2)
Ethernet: Kat. 6 (FTP/UTP)
(3)
Anschlussbilder Mbus:
MASTER
MBUS
(5)
Kommunikationstabelle
- Die MODBUS- und MBUS-Kommunikationsprotokoll sind auf der Website
Produktinformationen: IDP000193DE_06
CE2DF3.....
N°1
+ – SG
SXWS10/SXWS32
CE2DF3.....
RS-485
+ – SG
+ – SG
MBUS
A B
(5)
Nicht polarisierte Verbindungen
Ein zweiadriges Standardtelefonkabel (JYStY N*2*0.8 mm)
Geändert am: 13/04/2021
Codes: CE2DF30PMID – CE2DF3DTMID – CE2DF3MTMID
Modell: CONTO D2
CE2DF3.....
N°2
+ – SG
CE2DF3.....
N°1 N°2
+ – SG
MBUS
A B
http://www.imeitaly.com,
CE2DF3.....
N°n
+ – SG
CE2DF3.....
N°n
+ – SG
MBUS
A B
verfügbar.
Erstausgabe: 18/03/2019
