  • Page 1 Une marque du Groupe ALPES TECHNOLOGIES REGULATEUR VARMETRIQUE ALPTEC ALPTEC3 ALPTEC5 ALPTEC7 ALPTEC12 REF : 2011-ALPTEC3.5.7.12 –01- FRA...
  • Page 2 Une marque du Groupe ALPES TECHNOLOGIES...
  • Page 3: Table Des Matières

    Une marque du Groupe ALPES TECHNOLOGIES SOMMAIRE I INFORMATIONS GÉNERALES………………………………………………….…2 II PARAMETRAGE DU REGULATEUR………………………………………..…4 III MODE DE FONCTIONNEMENT …………………………………………………..6 IV PARAMETRES AVANCES……………………………………………………….. 7 V ALARMES ………………………………………………………………………….10 VI CARACTERISTIQUES TECHNIQUES………………………………………...11 VII SCHEMA DE CABLAGE…………………………………………………………13...
  • Page 4: I Informations Génerales

    - Fonction avancée pour la mesure des surtensions des condensateurs, moyenne sur la semaine - 2 relais programmables pour une alarme et / ou le contrôle d’un ventilateur. VERSIONS ALPTEC3 3 gradins, 96x96mm ALPTEC5 5 gradins, 96x96mm ALPTEC7 7 gradins, 96x96mm...

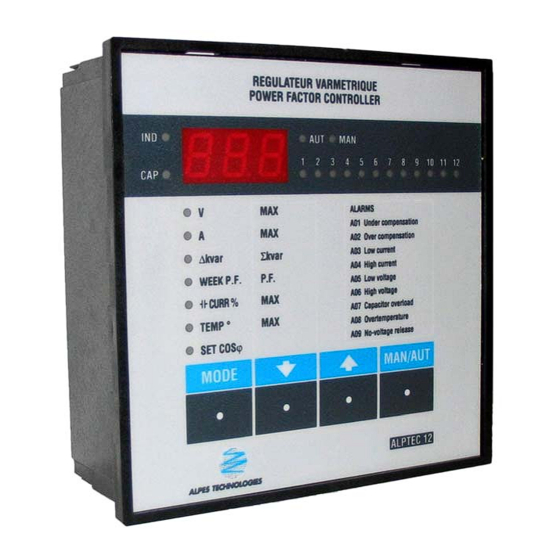

  • Page 5 Une marque du Groupe ALPES TECHNOLOGIES DESCRIPTION DE LA FACE AVANT. – Normalement l’écran affiche le cosφ de l’installation avec les LEDS IND et CAP. L’affichage clignotant des décimales indique le signe négatif (inversion du sens des énergies). –En appuyant sur la touche MODE, V, A, ∆Kvar etc…sont visualisés par les LEDS indiquant la valeur mesurée.
  • Page 6: Parametrage Du Regulateur

    Une marque du Groupe ALPES TECHNOLOGIES II PARAMETRAGE DU REGULATEUR 1. PARAMETRAGE MANUEL - Placez le régulateur en mode manuel et appuyez sur la touche de MODE pendant 5 secondes consécutives. - Le mot SET s’affiche sur l’écran pour confirmer l'accès aux paramètres du menu de base. Appuyez sur la touche de MAN/AUT pour sélectionner le paramètre souhaité...
  • Page 7 Une marque du Groupe ALPES TECHNOLOGIES PARAMETRE DESCRIPTION GAMME DEFAUT P.06 Exemple avec un ALPTEC7 installé dans une NOTE: Les deux derniers gradins peuvent être utilisés EXEMPLE batterie avec 6 condensateurs, respectivement comme des alarmes ou pour commander des de 5,10,20,20,20,20, Kvar à une tension de 440V ventilateurs.
  • Page 8: Mode De Fonctionnement

    Une marque du Groupe ALPES TECHNOLOGIES III MODE DE FONCTIONNEMENT – Le voyant AUT et MAN indique que le régulateur fonctionne en mode automatique ou manuel. – Pour changer de mode appuyer sur MAN/AUT pendant au moins une seconde. – Quand le voyant SET COS φ LED s’allume il n’est plus possible de changer de mode. –...
  • Page 9: Parametres Avances

    Une marque du Groupe ALPES TECHNOLOGIES IV PARAMETRES AVANCES MENU AVANCE - Avec le régulateur en mode manuel, appuyer 5 secondes sur MODE - Le mot SEt s affiche pour accéder au menu de base. ↓↑ - A ce moment appuyer simultanément sur pendant 5s jusqu a ce que Ads s’affiche à...
  • Page 10 Une marque du Groupe ALPES TECHNOLOGIES IV PARAMETRES AVANCES FONCTION GAMME PARAMETRES DEFAUT Mode génératrice : Ce paramètre est programmé lorsqu’un fonctionnement dans les 4 cadrans est voulu et lorsque l’on produit ou que l’on consomme de l’énergie. Quand ce paramètre est mis sur OFF, les Cosφ OFF –...
  • Page 11 Une marque du Groupe ALPES TECHNOLOGIES IV PARAMETRES AVANCES FONCTION GAMME PARAMETRES DEFAUT Remise A Zero du compteur de surtension. Chaque fois que l’alarme A07 est générée, l’événement est enregistré dans un compteur interne qui peut être consulté en appuyant sur la flèche ↑ quand la diode CURR% s’allume.
  • Page 12: Sous Tension

    Une marque du Groupe ALPES TECHNOLOGIES V ALARMES - Quand le régulateur détecte une situation anormale, le système affiche un message à l’écran. - En appuyant sur une touche, l’affichage du défaut est momentanément annulé pour mettre une vérification des différents paramètres. Si aucune action sur les touches n’est effectuée durant 30s et que les conditions de l’alarme persistent le message d’alarme réapparaît à...
  • Page 13: Caracteristiques Techniques

    Une marque du Groupe ALPES TECHNOLOGIES VI CARACTERISTIQUES TECHNIQUES Entrées auxiliaires ALPTEC3 ALPTEC5 ALPTEC7 ALPTEC12 Entrée tension Ue 380 to 415Vac (autre valeur sur demande) Limite d’opération -15 % to +10% Ue Fréquence 50 or 60Hz (self configurable) Consommation Maximum 6.2Va...
  • Page 14 Une marque du Groupe ALPES TECHNOLOGIES VI CARACTERISTIQUES TECHNIQUES Enveloppe ALPTEC3 ALPTEC5 ALPTEC7 ALPTEC12 Version Encastrable Materiel Thermoplastique Thermoplastique NORYL SE1 GNF2 LEXAN 3412R Dimension L x l x H 96 x 96 x 65 mm 144 x 144 x 62 mm Dimensions de découpage...
  • Page 15: Schema De Cablage

    Une marque du Groupe ALPES TECHNOLOGIES SCHEMA DE CABLAGE IMPORTANT! a. Pour une connexion sur un réseau triphasé, l’entrée de courant doit être connecté entre phase et le TC sur la phase resté libre. b. La polarité de l’entrée courant / tension sont différentes. ATTENTION! Déconnecter la ligne et l’alimentation quand vous branchez ou débranchez l’appareil.
  • Page 16 Une marque du Groupe ALPES TECHNOLOGIES ALPES TECHNOLOGIES P.A.E. Les Glaisins 7 rue des Bouvières B.P. 332 74 943 ANNECY-LE-VIEUX cedex FRANCE Téléphone : + 33 (0)4.50.64.05.13. FAX : + 33 (0)4.50.64.04.37. Site : www.alpestechnologies.com E-mail : contact@alpestechnologies.com...
