7. CARACTÉRISTIQUES GÉNÉRALES

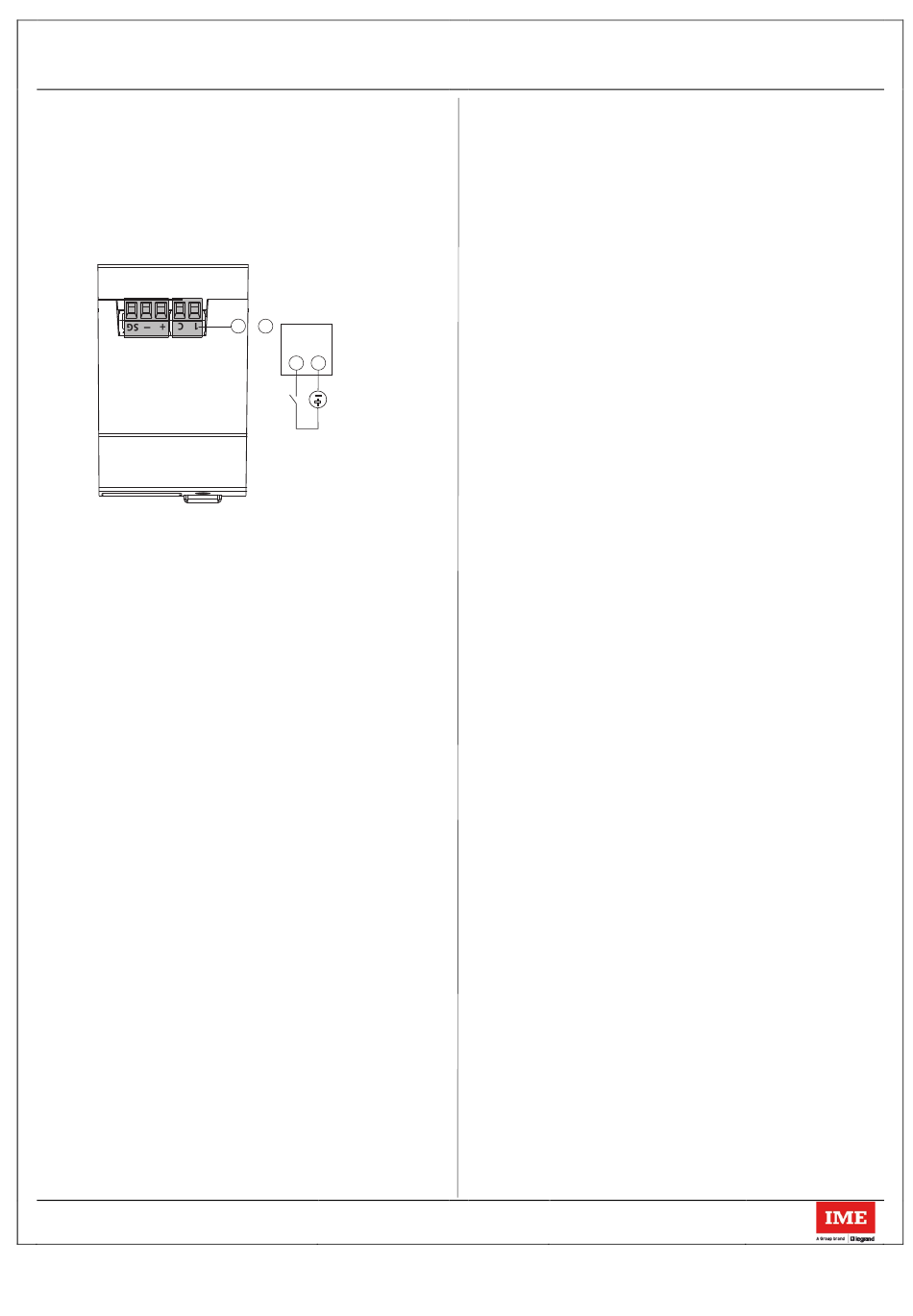

Entrée numérique
- L'entrée numérique permet la commutation du décompte de
l'énergie sur 2 tarifs.
- 2 bornes d'entrée avec point commun (1 - C)
- Tension nominale : 12 – 24V d.c. max. 10mA
Caractéristiques du port de communication ModBus :
- Adresses programmables : de 1 à 255 (5*)
- Vitesse de communication : 4,8 – 9,6 – 19,2* – 38,4 kbps
- N°-bit : 8
- Bit de parité : aucune parité, paire*, impaire
- Bit de stop : 1
- A isolation galvanique par rapport aux autres entrées de mesure
- Standard RS485 3 fils, half-duplex
- Protocole Modbus® RTU
- Temps de réponse (time-out demande/réponse) : ≤ 200ms
- Résistance de terminaison de 120 Ω intégrée à l'instrument
(réglable dans le menu de RÉGLAGE, valeur par défaut « none »*)
Caractéristiques du port de communication MBus:
- Standard : EN 13757
- Transmission : asynchrone sérielle
- N°-bit : 8
- Bit de parité : paire*, fixe
- Vitesse de communication: 300-600-1.200-2.400*-4.800-9.600bit/s
- N° adresse primaire : 0*...250
- N° adresse secondaire : 0...99 999 999
- Load MBus : 1
- A isolation galvanique par rapport aux autres entrées de mesure
- Mesures transférées : voir protocole de communication
Caractéristiques de la sortie à Impulsions :
- Opto-relai à contact SPST-NO libre de potentiel
- Type S0 (IEC/EN62053-31)
- Tension Uimp: Max. 24V a.c./d.c.
- Courant Iimp: Max. 50 mA
- Poids de l'impulsion programmable, valeurs possibles:
1 – 10* – 100 – 1k – 10k Wh/imp ou varh/imp
- Durée de l'impulsion programmable, valeurs possibles:
50 -100* – 200 – 300 – 400 – 500ms
* Configuration par défaut
Info produit: IDP000193FR_06
1 1
E
1 C
+
V: 24V d.c.
Modifiée le: 13/04/2021
Réf.: CE2DF30PMID – CE2DF3DTMID – CE2DF3MTMID
Modèle: CONTO D2
7. CARACTÉRISTIQUES GÉNÉRALES
Alimentation auxiliaire :
- Dérivée de la prise de tension (Auto-alimentée)
Température ambiante de fonctionnement :
- Min. = - 25 °C Max. = + 70 °C
Température ambiante de stockage :
- Min. = - 25 °C Max. = + 70 °C
- Humidité max. 85% sans condensation
Surintensité de courte durée :
- 30 I per 10ms
max
Courant de court-circuit:
- I (kA): 17,5 (∆t: 7,4msec)
max
- Énergie .635 MA s
2
Autoconsommation circuit de tension :
- Max.1,5VA
Autoconsommation circuit de courant :
- Max.1,8W
Puissance thermique maximale dissipée pour le
dimensionnement des tableaux :
Classe de protection :
- Indice de protection des bornes contre les corps solides et les:
IP 20 (IEC/EN 60529).
- Indice de protection de l'habillage contre les corps solides et les
liquides: IP 54 (IEC/EN 60529).
Protection du dispositif :
- Avec disjoncteur magnéto-thermique
Environnement:
mécanique M1 - électrique E2 (conformément à la
directive MID2014/32/UE)
Matériau habillage:
Polycarbonate
Volume emballé: .
0,192dm 3
Poids:
0,130Kg
Première version: 18/03/2019
≤ 4W
