2. Erősítsd a két akasztót (2. számú elem) a táblára, a négy lemezcsavar segítségével (6. számú elem).
Az akasztó alsó széle
3. A fúrógép segítségével fúrjunk lyukakat a falba úgy, ahogy a 3. rajzon látható: 4 lyukat 2 akasztónak
(1. számú elem), és 2 lyukat két akasztónak (3. számú elem). Furás előtt meg kell mérni a következő
távolságokat:
•
H1: fenti fali akasztók közötti távolság (1. számú elem) = 100 cm
•
H2: lenti fali akasztók közötti távolság (3. számú elem) = 100 cm
rysunek
Figyelem:
•
Győződjön meg arról, hogy a távolság az alsó fali akasztó és a padló között 700 és 800 mm közé esik.
•
Győződjön meg arról, hogy a falba fúrt 6 lyuk illeszkedik a táblához.
4. Mindegyik furatba helyezzük egy – egy tiplit.
5. Erősítse a két kampót (1. számú elem), és a két horgot (3. számú elem) a falra a hat önmetsző csavar
segítségével (5. számú elem).
6. Rögzítse a tábla hátsó részére rögzíthető akasztót (2. számú elem) önmetsző csavar segítségével (6.
számú elem).
7. Akassza a táblát a falra.
8. A tábla falra történő, megfelelő rögzítése érdekében, állítsa be a fali akasztót (3. számú elem) a két
önmetsző csavar segítségével (6. számú elem) úgy, mint ahogy az az 1. számú rajzon látható.
All manuals and user guides at all-guides.com

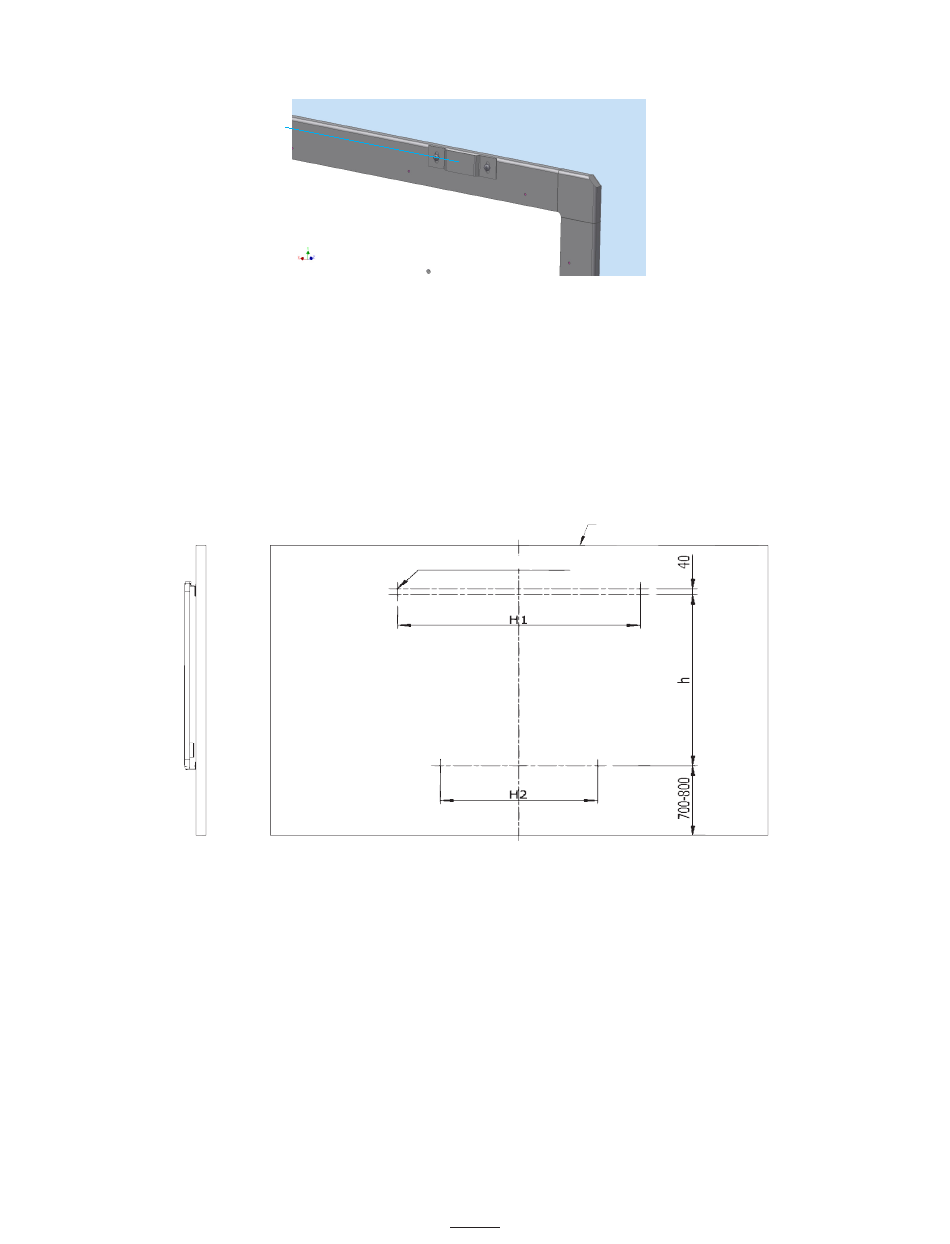

2. rajz. A tábla keretének tetejére szerelt akasztó
Furat 6 x Φ 6, 50 cm
3. rajz. A falban lévő furatok elhelyezkedése
60
Fal
