2. Zamontuj oba zaczepy (element nr 2) na tablicy, za pomocą czterech śrub samogwintujących (element
nr 6).
Dolna krawędź zaczepu
(element nr 2)

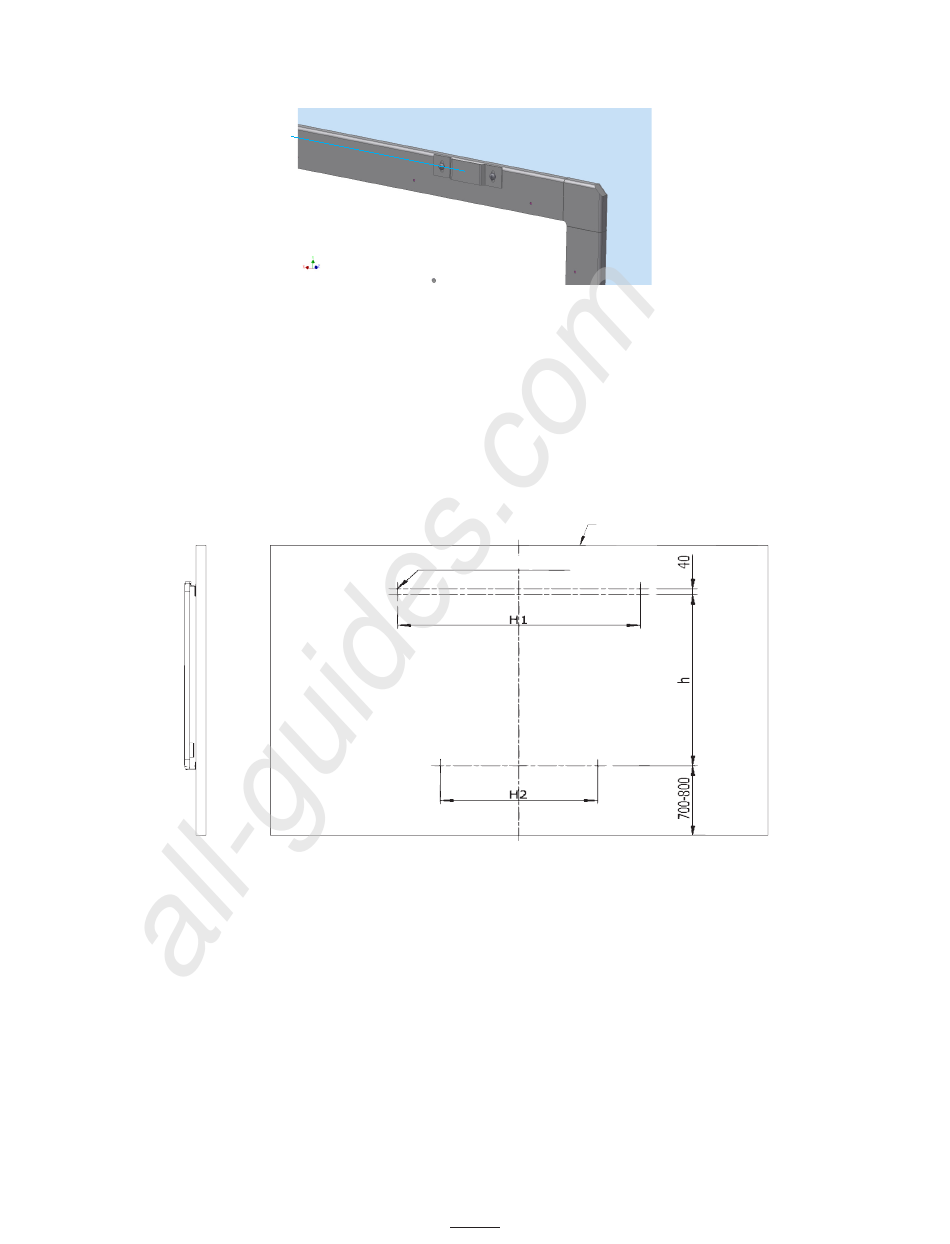

Rysunek 2. Montaż uchwytu na górnej ramie tablicy
3. Wywierć otwory w ścianie, przy pomocy wiertarki, jak wskazano na Rysunku 3, a mianowicie: 4
otwory dla dwóch haków (element 1) oraz 2 otwory dla dwóch zaczepów ściennych (element 3). Przed
wywierceniem otworów w ścianie, zmierz i potwierdź następujące odległości:
•
H1: odległość pomiędzy dwoma hakami na górze (element 1) = 100 cm
•
H2: odległość pomiędzy dwoma zaczepami na dole (element nr 3) = 100 cm
Uwagi:
•
Upewnij się, że odległość pomiędzy dolnym zaczepem (element nr 3) a podłożem waha się pomiędzy
700 a 800 mm.
•
Upewnij się, że układ sześciu otworów montażowych wywierconych w ścianie pasuje do tablicy.
4. Do każdego z otworów wsuń kołek rozporowy.
5. Zamontuj dwa haki (element nr 1) i dwa zaczepy (element 3) na ścianie za pomocą sześciu wkrętów
samogwintujących (element nr 5).
6. Przymocuj zaczepy (element nr 2) do tylnej części tablicy za pomocą śrub samogwintujących (element
nr 6).
7. Zawieś tablicę na ścianie.
8. Dostosuj ustawienie zaczepów ściennych (element nr 3) przy użyciu dwóch samogwintujących się
wkrętów (element nr 6) jak wskazano na Rysunku 1, aby prawidłowo zamontować tablicę.
All manuals and user guides at all-guides.com
Otwory 6xΦ6, 50cm
Rysunek 3. Rozstaw otworów w ścianie
4
ściana
