2. Bringen Sie die zwei Haken (Element Nr. 2) an die Tafel an, mit vier selbstschneidende Schrauben
(Element Nr. 6).
Der untere Rand des
Hakens (Element Nr. 2)
3. Bohren Sie Löcher in der Wand, mit einem Bohrer, wie im Bild 3 gezeigt, und zwar: 4 Löcher für die
beiden Haken (Element 1) und 2 Löcher für zwei Wandhaken (Element 3). Vor dem Bohren von Löchern
in der Wand, messen und bestätigen Sie die folgenden Distanzen:
•
H1: Distanz zwischen den beiden oberen Haken (Element Nr. 1) = 100 cm
•
H2: Distanz zwischen den beiden unteren Haken (Element Nr.3) = 100 cm
Bemerkungen:
•
Stellen Sie sicher, dass der Abstand zwischen dem unteren Haken (Element Nr. 3) und dem Untergrund
im Bereiche zwischen 700 und 800 mm liegt.
•
Stellen Sie sicher, dass das System der sechs Montagelöcher in der Wand gebohrten zur Tafel passt.
4. In jedes Loch stecken Sie ein Dübel hinein.
5. Bringen Sie die zwei Haken (Element Nr. 1) und zwei Haken (Element Nr. 3) an die Wand an, mit sechs
selbstschneidenden Schrauben (Element Nr. 5).
6. Bringen Sie die Haken (Element Nr. 2) an der Rückseite der Tafel an, mit den selbstschneidenden
Schrauben (Element Nr. 6).
7. Hängen Sie die Tafel an die Wand.
8. Stellen Sie die Wandhaken (Element Nr. 3) mit zwei selbstschneidenden Schrauben (Element Nr. 6) ein,
wie in Bild 1 dargestellt, um die Tafel richtig zu montieren.
All manuals and user guides at all-guides.com

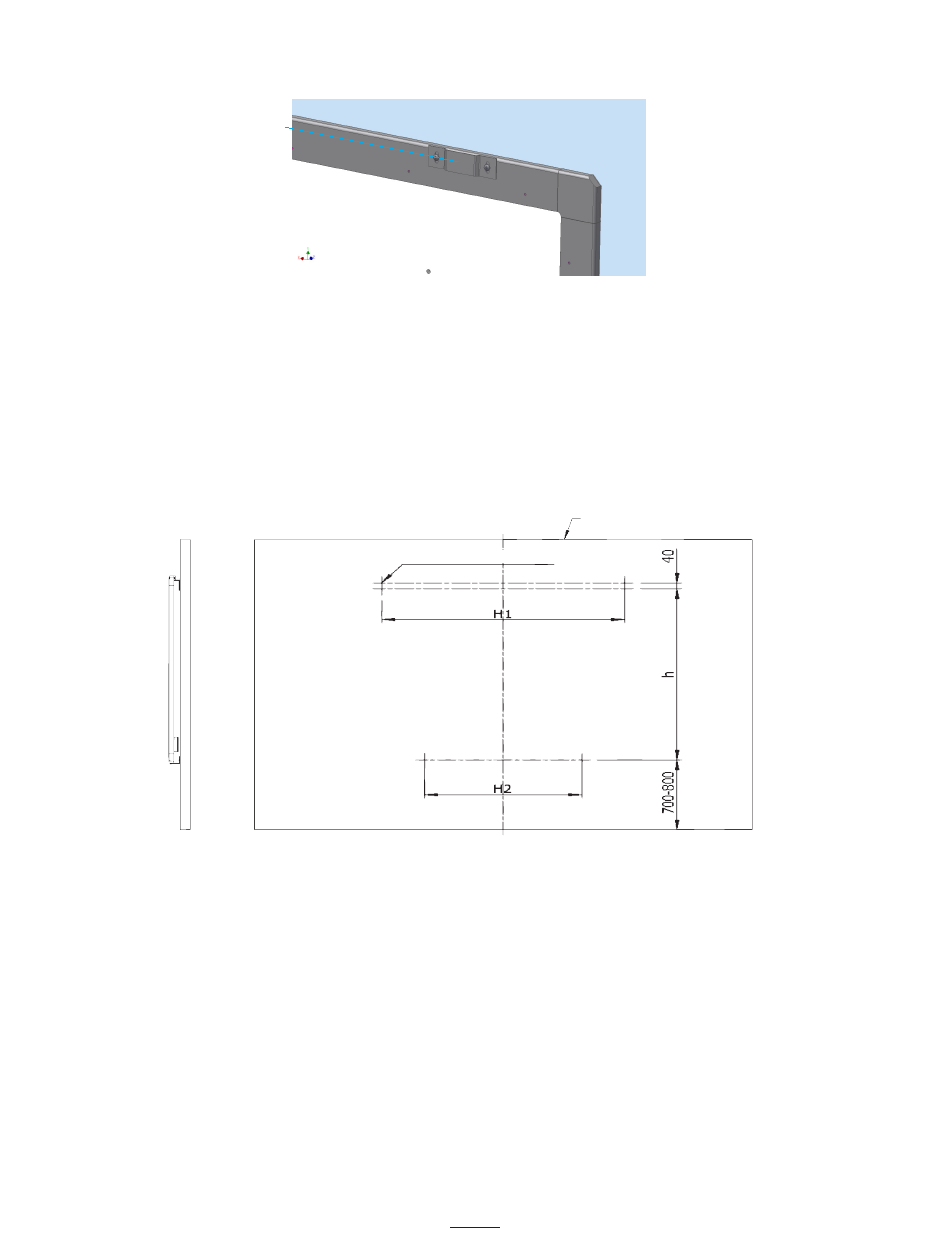

Bild 2. Montage des Hakens am oberen Rahmen der Tafel
Löcher 6xΦ6, 50cm
Bild 3. Abstand der Löcher in der Wand
Wand
