2. Установите обе зацепки (элемент номер 2) на доске с помощью четырех саморезов (элемент
номер 6).
Нижнее ребро зацепки
(элемент номер 2)
Рисунок 2. Монтаж кронштейна на верхней раме доски
3. Просверлите отверстия в стене с помощью дрели, как показано на рисунке 3, а именно: 4
отверстия для двух крюков (элемент 1) и 2 отверстия для двух стенных кронштейнов (элемент 3).
Перед сверлением отверстий в стене, измерьте и подтвердите следующие расстояния:
•
H1: расстояние между двумя крюками в верхней части (элемент 1)= 100 см
•
H2: расстояние между двумя точками зацепками в нижней части (элемент 3) = 100 см
rysunek
Примечания:
•
Убедитесь, что расстояние между нижней зацепкой (элемент номер 3) и основанием составляет
между 700 i 800 мм.
•
Убедитесь, что система шести монтажных отверстий, просверленных в стене подходит к доске.
4. В каждое отверстие вставьте дюбель.
5. Установите два крюка (элемент номер 1) и две зацепки (элемент 3) на стене, с помощью шести
саморезов (элемент номер 5).
6. Закрепите зацепки (элемент номер 2) к задней части доски с помощью саморезов (элемент номер
6).
7. Закрепите доску на стене.
8. Отрегулируйте настройки стенных зацепок (элемент номер 3), с использованием саморезов
(элемент номер 6), как показано на рисунке 1, для правильной установки доски.
All manuals and user guides at all-guides.com
Отверстия 6xΦ6, 50см

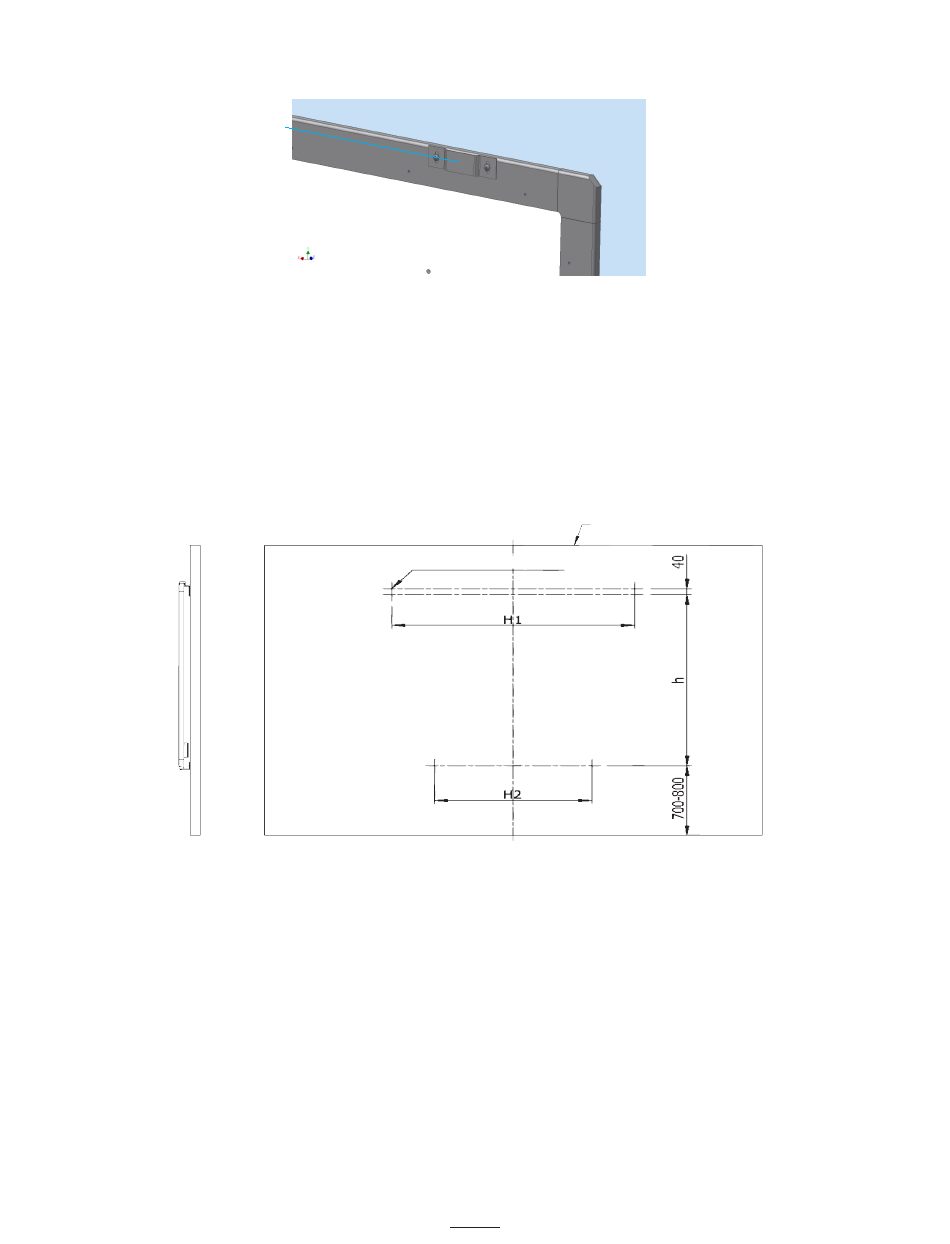

Рисунок 3. Расстояние отверстий в стене
