2. Pripevnite oba úchyty (element č. 2) na tabuľu pomocou štyroch samorezných skrutiek (element č. 6).
Dolná hrana úchytu
(element č. 2)

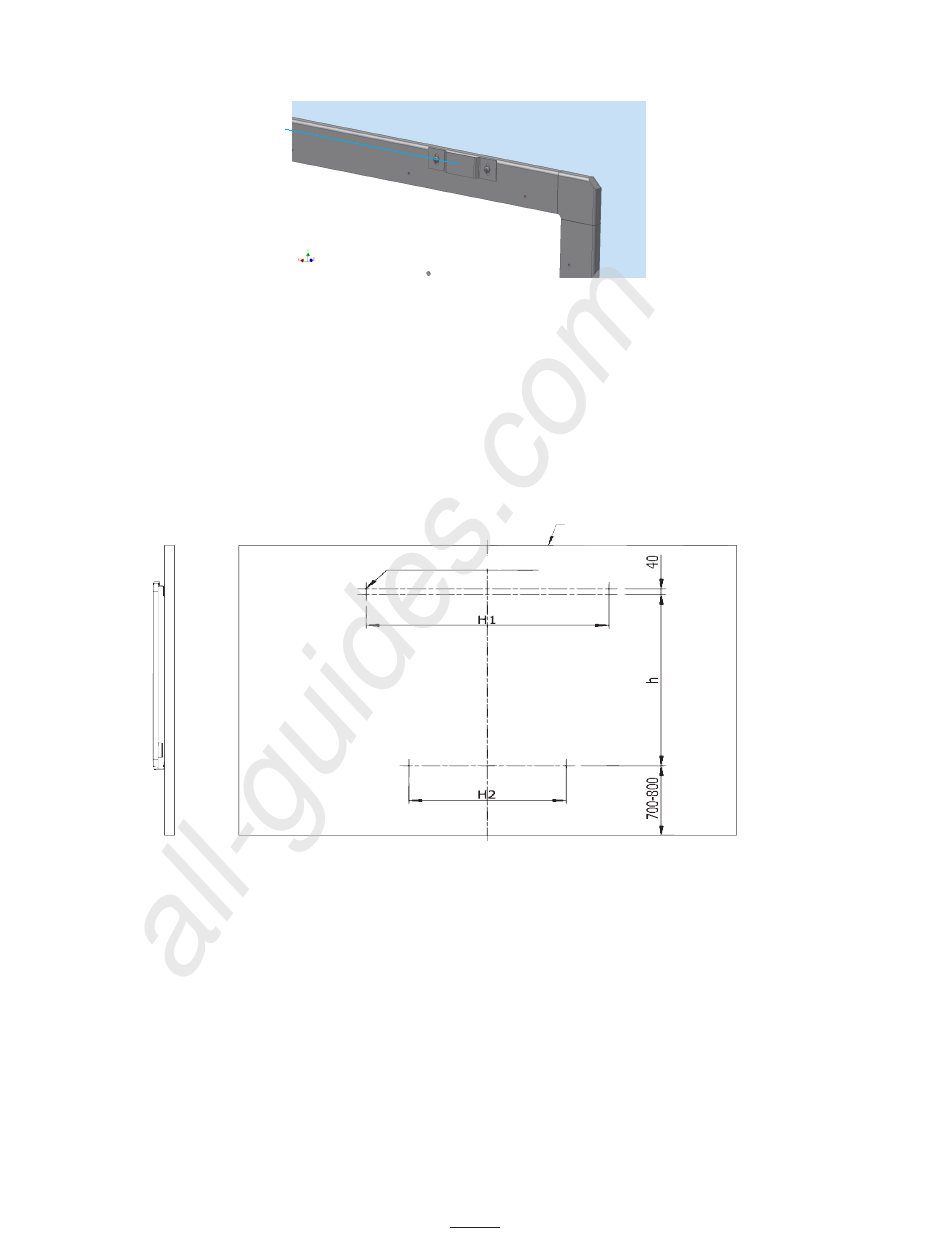

Obrázok 2. Montáž úchytu na hornom ráme tabule
3. Vyvŕtajte otvory do steny pomocou vŕtačky tak, ako je to zobrazené na Obrázku 3, a to: 4 otvory na
dva háky (element č. 1) a 2 otvory na dva nástenné úchyty (element č. 3). Pred vŕtaním otvorov v stene si
odmerajte a skontrolujte nasledujúce vzdialenosti:
•
H1: vzdialenosť medzi dvomi hákmi hore (element č. 1) = 100 cm
•
H2: vzdialenosť medzi dvomi úchytmi dole (element č. 3) = 100 cm
rysunek
Poznámky:
•
Uistite sa, že je vzdialenosť medzi dolným úchytom (element č. 3) a podlahou medzi 700 a 800 mm.
•
Uistite sa, že systém šiestich montážnych otvorov vyvŕtaných do steny zodpovedá tabuli.
4. Do každého otvoru vložte zápustný kolík.
5. Pripevnite dva háky (element č. 1) a dva nástenné úchyty (element č. 3) pomocou šiestich samorezných
skrutiek (element č. 5).
6. Pripevnite úchyty (element č. 2) k zadnej časti tabule pomocou samorezných skrutiek (element č. 6).
7. Tabuľu zaveste na stenu.
8. Úchyty (element č. 3) nastavte pomocou dvoch samorezných skrutiek (element č. 6) ako je to zobrazené
na Obrázku 1, pre správne namontovanie tabule.
All manuals and user guides at all-guides.com
Otvory 6xΦ6, 50cm
Obrázok 3. Rozostup otvorov v stene
