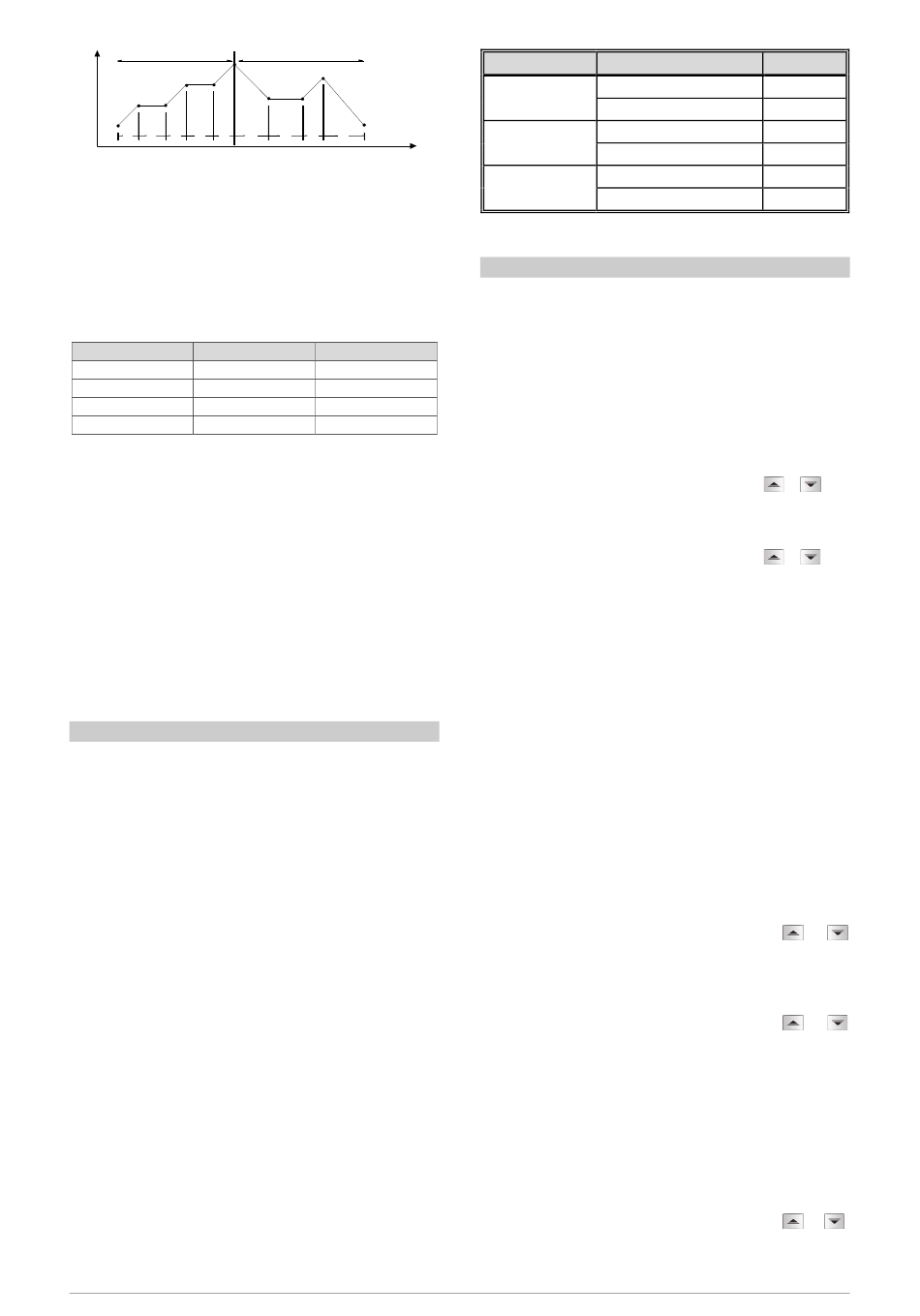

SP
Programme
SP5 / SP0
SP4
SP3
SP2
SP1
SP0
T1
T2
T3
T4
T5
Figure 10 – Exemple de programme 1 et 2 reliés
ALARME D'ÉVÉNEMENT
La fonction d'alarme d'événement permet de programmer le
déclenchement des alarmes dans des segments spécifiques d'un
programme.
Pour que cette fonction fonctionne, les alarmes à déclencher doivent
avoir leur fonction définie sur rS et configurées dans les paramètres
PE1 à PE7, selon le Tableau 6. Le numéro défini sur les écrans
d'événement détermine les alarmes à activer :
CODE
ALARME 1
0
1
2
3
Tableau 6 – Valeurs d'événement pour rampes et paliers
Pour configurer et exécuter un programme de rampes et paliers :
• Programmez les valeurs de tolérance, les consignes du
programme, le temps et l'événement.
• Si une alarme est utilisée avec la fonction d'événement,
programmez sa fonction sur « Alarme d'événement ».
• Réglez le mode de régulation sur automatique.
• Activer l'exécution du programme dans l'écran rS.
• Démarrer la régulation dans l'écran rvn.
Avant de démarrer le programme, le régulateur attend que la PV
atteigne la consigne initiale (SP0). Au retour d'une panne de courant,
le régulateur reprend l'exécution du programme depuis le début du
segment qui a été interrompu.
AUTORÉGLAGE DES PARAMÈTRES PID
Lors du réglage automatique, le processus est régulé en tout ou rien
dans la consigne configurée. Selon les caractéristiques du
processus, de grandes oscillations peuvent se produire au-dessus et
au-dessous de la consigne. Le réglage automatique peut prendre
plusieurs minutes dans certains processus.
La procédure recommandée pour l'exécution est la suivante :
• Désactivez la régulation du processus dans l'écran rvn ;
• Configurez la régulation sur le mode automatique dans l'écran
Avto ;
• Configurez une valeur différente de zéro pour la bande
proportionnelle ;
• Désactivez la fonction Démarrage progressif ;
• Désactivez le programme de rampes et paliers et réglez la SP sur
une valeur différente de la valeur de PV actuelle et proche de la
valeur à laquelle le processus travaillera après le réglage ;
• Activez le réglage automatique dans l'écran Atvn ;
• Activez la régulation dans l'écran rvn.
L'indicateur TUNE restera allumé pendant le processus de réglage
automatique.
Pour la sortie de régulation à relais ou à impulsions de courant, le
réglage automatique calcule la valeur la plus élevée possible pour la
période MLI. Cette valeur peut être réduite si une petite instabilité se
produit. Pour le relais statique, il est recommandé de réduire à 1
seconde.
Si le réglage automatique n'aboutit pas à une régulation
satisfaisante, le Tableau 7 indique comment corriger le
comportement du processus :
NOVUS AUTOMATION
Programme
SP3
SP1
SP2
SP4
T1
T2
T3
T4
temps
ALARME 2
×
×
×
×
PARAMÈTRE
PROBLÈME VÉRIFIÉ
Bande proportionnelle
Réponse lente
Forte oscillation
Taux d'intégration
Réponse lente
Forte oscillation
Temps dérivé
Réponse lente ou instabilité
Forte oscillation
Tableau 7 – Guide pour le réglage manuel des paramètres PID
ÉTALONNAGE
ÉTALONNAGE DE L'ENTRÉE
Tous les types d'entrée du régulateur sont déjà étalonnés en usine et
le réétalonnage n'est pas recommandé pour les opérateurs sans
expérience. Si un réétalonnage d'échelle est requis, procédez
comme suit :
a) Configurez le type de l'entrée à étalonner.
b) Définissez les limites d'indication inférieure et supérieure pour les
extrémités du type d'entrée.
c) Appliquez à l'entrée un signal correspondant à une indication
connue et juste au-dessus de la limite inférieure d'indication.
d) Accédez au paramètreinLC. Utilisez les touches
que l'écran des paramètres indique la valeur attendue.
e) Appliquez à l'entrée un signal correspondant à une indication
connue et juste en dessous de la limite supérieure d'indication.
f) Accédez au paramètreinkC. Utilisez les touches
que l'écran des paramètres indique la valeur attendue.
g) Répétez les étapes c à f jusqu'à ce qu'aucun autre ajustement ne
soit nécessaire.
Remarque : lorsque vous effectuez des mesures sur le régulateur,
observez si le courant d'excitation de Pt100 requis par le calibreur
utilisé est compatible avec le courant d'excitation Pt100 utilisé dans
cet instrument : 0,17 mA.
ÉTALONNAGE DE LA SORTIE ANALOGIQUE
1. Réglez E/S 5 sur la valeur 11 (0-20 mA) ou 12 (4-20 mA).
2. Montez un milliampèremètre dans la sortie de régulation
analogique.
3. Désactivez l'autoréglage et le démarrage progressif.
4. Dans l'écran ovLL, réglez la limite inférieure de MV sur 0.0 %.
Dans l'écran ovxL, réglez la limite supérieure de MV sur 100.0
%.
5. Dans l'écran avto, réglez no sur le mode manuel.
6. Dans l'écran rvn, activez la régulation.
7. Programmez MV sur 0.0 % dans le cycle de fonctionnement.
8. Sélectionnez l'écran ovLC. Utilisez les touches
jusqu'à obtenir une lecture de 0 mA (ou 4 mA pour le type 12)
dans le milliampèremètre, en approchant en dessus de cette
valeur.
9. Dans le cycle de fonctionnement, programmez MV sur 100.0 %.
10. Sélectionnez l'écran ovkC. Utilisez les touches
jusqu'à obtenir une lecture de 20 mA, en approchant en dessous
de cette valeur.
11. Répétez les étapes 7 à 10 jusqu'à ce qu'aucun autre ajustement
ne soit nécessaire.
ÉTALONNAGE DU POTENTIOMÈTRE
a) Configurez le type de l'entrée à étalonner.
b) Définissez les limites d'indication inférieure et supérieure pour les
extrémités du type d'entrée.
c) Positionnez le potentiomètre sur la valeur minimale.
d) Accédez au paramètre PotL. Utilisez les touches
pour faire l'écran de paramètres indiquer la valeur 0.0.
e) Positionnez le potentiomètre sur la valeur maximale.
Régulateur N2000S
SOLUTION
Diminuer
Augmenter
Augmenter
Diminuer
Diminuer
Augmenter
et
pour
et
pour
et
et
et
,
8/9
