de répondre à la commande de la fonction équivalente
effectuée par le clavier frontal.
TOUCHE
Sans fonction.
INSTALLATION / RACCORDEMENTS
Le régulateur doit être attaché à un panneau, en suivant les étapes
ci-dessous :
Faites une découpe sur le panneau ;
•
Retirez l'attache de fixation du régulateur ;
•
Insérez le régulateur dans la découpe par l'avant du panneau ;
•
Remettez l'attache sur le régulateur par l'arrière en l'appuyant
•
jusqu'à ce que ce qu'il soit ferment fixé.
Le circuit interne du régulateur peut être retiré sans défaire les
branchements sur le panneau arrière. La disposition des signaux sur le
panneau arrière du régulateur est indiquée dans la Figure 2 :

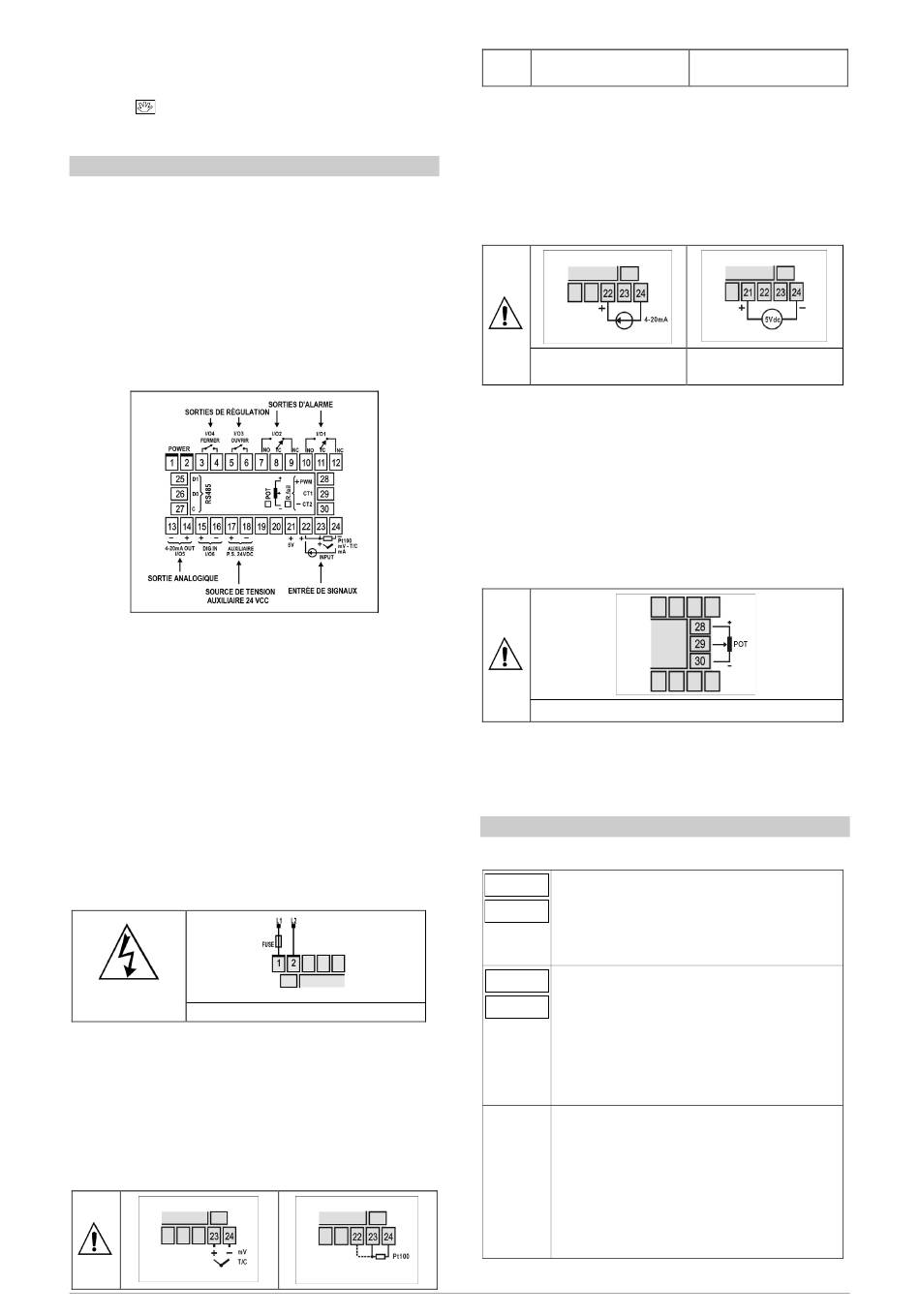

Figure 2 – Raccordements du panneau arrière
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de signaux d'entrée doivent traverser
•
l'installation du système séparément des conducteurs de sortie et
d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments électroniques doit provenir d'un
•
réseau propre pour l'instrumentation.
Dans les applications de régulation, il est essentiel de considérer
•
ce qui peut se produire en cas de défaillance d'une partie du
système. Le relais interne d'alarme ne garantit pas une protection
complète.
Il est recommandé d'utiliser des FILTRES RC (antiparasites)
•
dans les bobines de contacteurs, les solénoïdes etc.
RACCORDEMENTS D'ALIMENTATION
Observez la tension
d'alimentation requise
Figure 3 – Raccordements d'alimentation
RACCORDEMENTS D'ENTRÉE
Il est important que ces branchements soient bien réalisés, avec les
fils des capteurs ou des signaux fermement fixés aux bornes du
panneau arrière.
Thermocouple (T/C) et 50 mV :
•
La Figure 3 montre comment réaliser les branchements. Dans le
besoin d'allonger la longueur du thermocouple, utilisez des câbles de
compensation appropriés.
NOVUS AUTOMATION
Figure 3 – Raccordement de
thermocouple et 0-50 mV
RTD (Pt100) :
•
Le circuit à trois fils est utilisé conformément à la Figure 4. Les fils
branchés aux bornes 22, 23 et 24 doivent avoir la même valeur de
résistance pour éviter les erreurs de mesure en fonction de la
longueur du câble (utilisez des conducteurs de même calibre et
longueur). Si le capteur a 4 fils, laissez-en un déconnecté auprès du
régulateur. Pour le Pt100 à 2 fils, réalisez un court-circuit entre les
bornes 22 et 23.
Figure 5 – Raccordement de
courant 4-20 mA
4-20 mA
•
Les branchements pour les signaux de courant 4-20 mA doivent être
réalisées conformément à la Figure 5.
0-5 Vcc
•
Les branchements pour les signaux de tension 0-5 Vcc doivent être
réalisées conformément à la Figure 6.
Raccordement d'alarmes et sorties
•
Lorsque programmés en tant que sortie, les canaux d'E/S doivent
avoir ses limites de capacité de charge respectées, conformément
aux spécifications.
Figure 7 – Raccordement du potentiomètre
Remarque : il est recommandé de désactiver/suspendre la
commande (
=
) chaque fois qu'il est nécessaire de modifier
rvn
NO
la configuration de l'appareil.
PARAMÈTRES DE CONFIGURATION
CYCLE DE FONCTIONNEMENT
INDICATION DE PV ET SP : l'affichage supérieur indique
Indication de PV
(Afficheur rouge)
la valeur actuelle de la variable de processus (PV).
L'affichage inférieur indique la valeur de la consigne de
Indication de SP
(Afficheur vert)
régulation (SP).
Si la PV dépasse les limites ou si l'entrée est ouverte,
l'afficheur supérieure présente - - - -.
VALEUR DE LA VARIABLE MANIPULÉE MV (sortie de
Indication de PV
(Afficheur rouge)
régulation) : la valeur de la PV est présentée dans
l'afficheur supérieur. Dans l'afficheur inférieur, la valeur en
Indication de MV
(Afficheur vert)
pourcentage appliquée à la sortie de régulation (MV) est
affichée. En mode de régulation manuelle, la valeur MV
peut être modifiée. En mode de régulation automatique, la
valeur MV ne peut être qu'affichée.
La valeur de MV clignote sans cesse pour différencier cet
écran de celui de SP.
EXÉCUTION
DU
Pr n
programme de rampes et paliers à exécuter.
Program
–
0
ne pas exécuter de programme ;
number
1, 2, 3, 4, 5, 6 et 7
Lorsque la régulation est active, le programme sélectionné
est mis en exécution immédiatement.
Dans le cycle de programmes de rampes et paliers, il y a
un paramètre du même nom. Là, le paramètre fait
référence au numéro du programme à éditer.
Régulateur N2000S
Figure 4 – Raccordement de
Pt100 à 3 fils
Figure 6 – Raccordement de
tension 5 Vcc
PROGRAMME :
sélectionner
le
–
exécuter le programme respectif.
