Régulateur N1050
RÉGULATEUR DE TEMPÉRATURE – MODE D'EMPLOI – V1.0x M
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'équipement et tout au long
de ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez soigneusement ce
manuel avant d'installer et
d'opérer l'appareil
Toutes les recommandations de sécurité doivent être observées pour
assurer la sécurité du personnel et éviter d'endommager l'instrument
ou le système. Si l'appareil est utilisé d'une manière autre que celle
spécifiée dans ce manuel, ses protections de sécurité peuvent ne pas
être efficaces.
INSTALLATION / RACCORDEMENTS
Le régulateur doit être attaché à un panneau, en suivant les étapes
ci-dessous :
• Faire une découpe sur le panneau conformément aux
Spécifications ;
• Retirer le clip de fixation du régulateur ;
• Insérer le régulateur dans la découpe par l'avant du panneau ;
• Replacer le clip sur le régulateur en appuyant jusqu'à ce qu'il soit
fermement fixé.
RACCORDEMENTS ÉLECTRIQUES
La disposition des ressources sur le panneau arrière du régulateur
est présentée à la Fig. 01 :

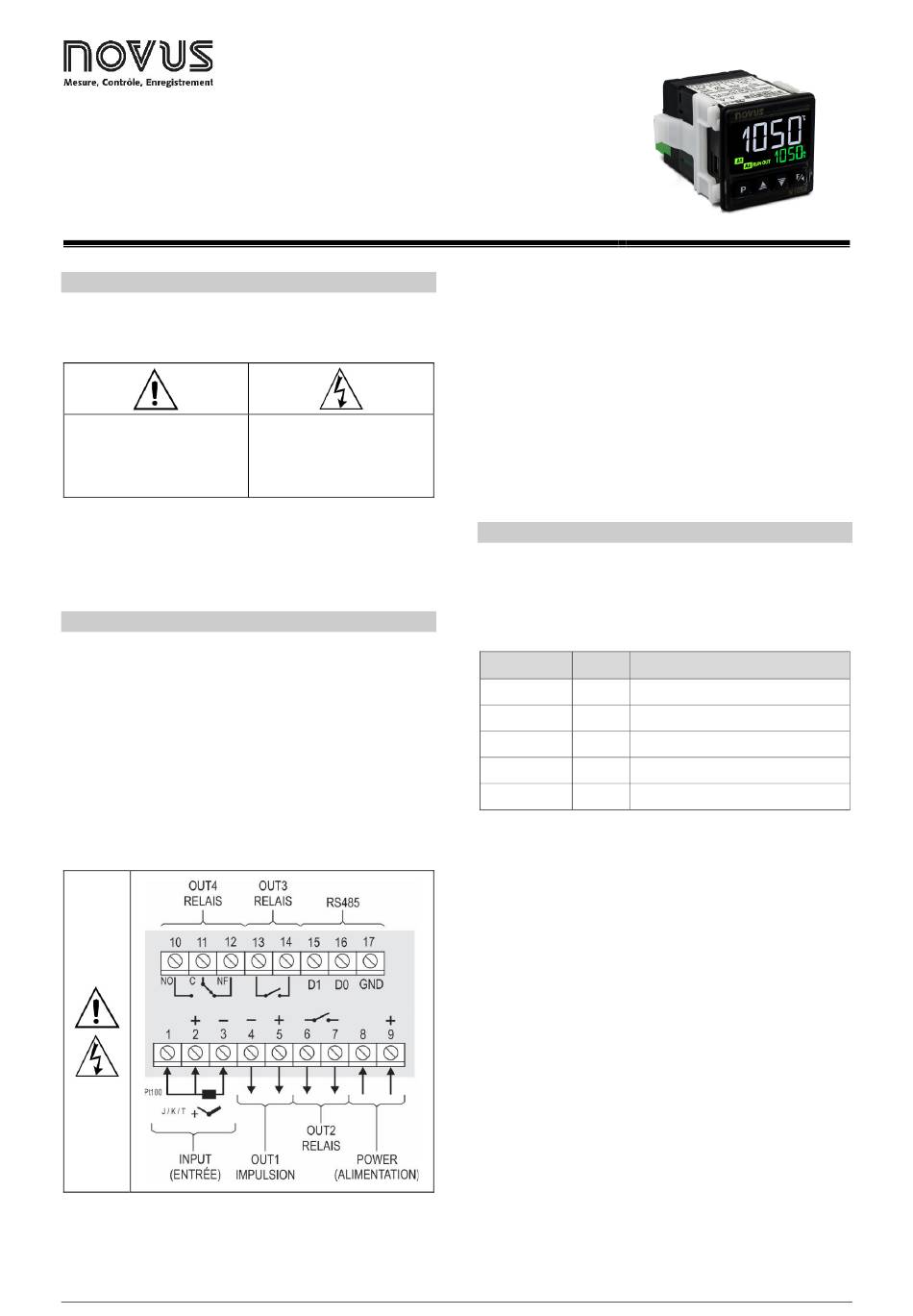

Fig. 01 - Raccordements des entrées, des sorties et d'alimentation
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de signaux d'entrée doivent traverser
•
l'installation du système séparément des conducteurs de sortie
et d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments électroniques doit provenir d'un
•
réseau propre pour l'instrumentation.
Il est recommandé d'utiliser des FILTRES RC (antiparasites)
•
dans les bobines de contacteurs, les solénoïdes etc.
Dans les applications de régulation, il est essentiel de considérer
•
ce qui peut se produire en cas de défaillance d'une partie du
système. Les composants internes de l'équipement ne
garantissent pas une protection complète.
RESSOURCES
ENTRÉE DE SIGNAL (INPUT)
Le type d'entrée à être utilisé par le régulateur est défini lors de sa
configuration. Le Tableau 01 présente les options d'entrée
disponibles pour l'utilisateur, dont l'une doit être sélectionnée lors de
la configuration du régulateur.
TYPE CODE
Thermocouple J Plage : -110 à 950 °C (-166 à 1742 °F)
Tc j
Thermocouple K
Plage : -150 à 1370 °C (-238 à 2498 °F)
Tc k
Thermocouple T Plage : -160 à 400 °C (-256 à 752 °F)
Tc t
Thermocouple S Plage : -50 à 1760 ºC (-58 à 3200 ºF)
Tc s
Pt100 Plage : -200 à 850 °C (-328 à 1562 °F)
Pt
Tableau 01 – Types d'entrée
SORTIES
Le régulateur dispose de deux, trois ou quatre canaux de sortie,
selon le modèle sollicité. Ces canaux doivent être configurés par
l'utilisateur pour fonctionner comme Sortie de régulation, Sortie
d'alarme 1, Sortie d'alarme 2, Sortie d'alarme 1 et 2 ou encore
exécuter la fonction LBD (décrite plus bas dans ce manuel).
SORTIE OUT1 - Sortie de tension électrique type impulsion, 5 Vcc /
50 mA max. Disponible sur les bornes 4 et 5 du
régulateur.
SORTIE OUT2 - Relais SPST-NA. Disponible sur les bornes 6 et 7
du régulateur.
SORTIE OUT3 - Relais SPST-NA. Disponible sur les bornes 13 et
14 du régulateur.
SORTIE OUT4 - Relais SPDT. Disponible sur les bornes 10, 11 et
12 du régulateur.
MODE DE RÉGULATION
Le régulateur peut fonctionner en deux modes différents : mode
automatique ou mode manuel. En mode automatique (auto), le
régulateur définit la valeur de MV à appliquer au processus, en
fonction des paramètres définis (SP, PID, etc.). En mode manuel
(MaN), c'est l'utilisateur qui définit cette valeur. Le paramètre CtrL
définit le mode de régulation à adopter.
PLAGE DE MESURE
