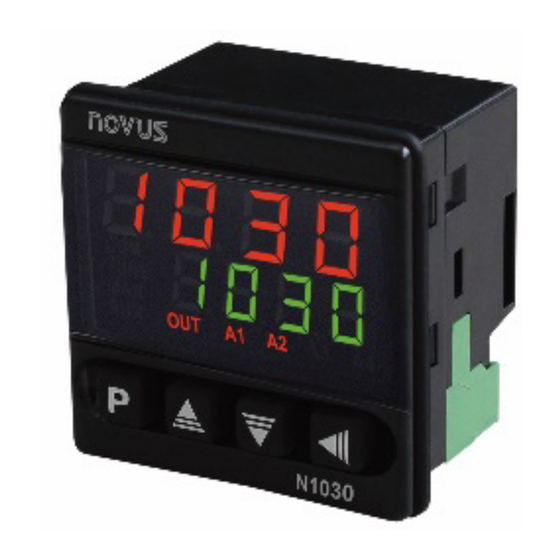

Régulateur de Température N1030
MODE D'EMPLOI – V2.0x (*)
(*) La version V2.0x prend également en charge les régulateurs de
version V1.05, à l'exception des points indiqués au long du texte.
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'équipement et tout au long
de ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez attentivement le manuel
avant d'installer et d'utiliser
l'appareil.
Toutes les recommandations de sécurité contenues dans ce manuel
doivent être respectées pour assurer la sécurité du personnel et éviter
d'endommager l'instrument ou le système. Si l'instrument est utilisé
d'une manière autre que celle spécifiée dans ce manuel, ses
protections de sécurité peuvent ne pas être efficaces.
INSTALLATION / RACCORDEMENTS
Le régulateur doit être monté sur panneau, en suivant les étapes ci-
dessous :
• Faire une découpe sur le panneau conformément aux
Spécifications ;
• Retirer le clip de fixation du régulateur ;
• Insérer le régulateur dans la découpe par l'avant du panneau ;
• Remplacer le clip sur le régulateur en appuyant jusqu'à ce qu'il
soit fermement fixé.
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de signaux d'entrée doivent traverser
•
l'installation du système séparément des conducteurs de sortie
et d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments électroniques doit provenir d'un
•
réseau propre pour l'instrumentation.
Il est recommandé d'utiliser des FILTRES RC (antiparasites) dans
•
les bobines de contacteurs, les solénoïdes etc.
Dans les applications de régulation, il est essentiel de considérer
•
ce qui peut se produire en cas de défaillance d'une partie du
système. Les composants internes de l'équipement ne
garantissent pas une protection complète.
BRANCHEMENTS ÉLECTRIQUES
La disposition des ressources sur le panneau arrière du régulateur
est présentée dans la figure ci-dessous :
Figure 1 – Raccordements des entrées, sorties et alimentation
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique.
RESSOURCES
CAPTEUR DE TEMPÉRATURE (ENTRÉE)
Le capteur de température ou le type d'entrée à utiliser dans le
régulateur est défini lors de la configuration de l'appareil. Le Tableau
1 présente les options disponibles :
TYPE CODE
Thermocouple J Plage : -110.0 à 950.0 °C (-166.0 à 1742 °F)
Tc j
Thermocouple K Tc k Plage : -150.0 à 1370 °C (-238.0 à 2498 °F)
Thermocouple T
Plage : -160.0 à 400.0 °C (-256.0 à 752.0 °F)
Tc t
Pt100
Plage : -200.0 à 850.0 °C (-328.0 à 1562 °F)
Pt
Tableau 1 – Types d'entrées
Le capteur de température doit être le premier paramètre à
configurer. Une modification de ce paramètre peut modifier
automatiquement les autres paramètres associés. L'utilisateur doit
vérifier la configuration chaque fois qu'une modification du type de
capteur est réalisée.
SORTIES
Le régulateur dispose de deux sorties. Ces sorties peuvent être
configurées pour fonctionner comme Sortie de régulation ((trl)
ou Sortie d'Alarme (ai).
SORTIE OUT1 :
- N1030-PR : Sortie Impulsion de tension électrique, 5 Vcc / 25 mA
ou
- N1030-RR : Sortie Relais SPST-NO
SORTIE OUT2 :
- Sortie Relais SPST-NO
SORTIE DE RÉGULATION ((TRL)
La sortie de la régulation du processus peut fonctionner en mode
Tout ou Rien (ON/OFF) ou en mode PID.
Pour fonctionner en mode ON/OFF, la valeur définie dans le
paramètre PB doit être 0.0.
Avec des valeurs différentes de zéro dans le paramètre PB, le
régulateur fonctionne en mode PID. Les valeurs pour les paramètres
du PID peuvent être réglées automatiquement à l'aide du Réglage
automatique (ATvN).
SORTIE D'ALARME (AI)
Le régulateur dispose d'une alarme qui peut être adressée à l'une des
sorties. Quand activée, il est possible de configurer l'alarme pour
fonctionner avec l'une des fonctions présentées dans le Tableau 2.
Alarme désactivée.
off
Alarme de valeur minimale
absolue. Elle se déclenche
lorsque la valeur de la PV
lo
(température) est inférieure
à la valeur définie par la
consigne d'alarme (SPA1).
PLAGE DE MESURE
PV
SPA1
