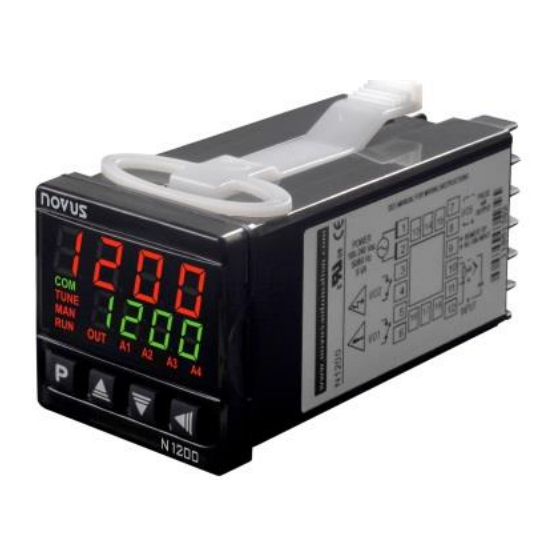

Régulateur N1200
RÉGULATEUR UNIVERSEL – EXEMPLES DE CONFIGURATION – V2.0x
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés sur l'appareil et tout au long de
ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité en général et l'utilisation.
ATTENTION
Lisez soigneusement ce manuel
avant d'installer et d'utiliser cet
appareil.
Toutes les recommandations de sécurité contenues dans ce manuel
doivent être respectées pour assurer la sécurité personnelle et éviter
d'endommager l'appareil ou le système. Si l'appareil est utilisé d'une
manière autre que celle spécifiée dans ce manuel, les protections de
sécurité de l'appareil peuvent ne pas être efficaces.
COMMENT
NAVIGUER
RÉGULATEUR
Figure 1 – Mode de navigation
Figure 2 – Cycles du régulateur
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique
SUR
LE
MENU
DU
ACTIONNER
UNE
SORTIE
RÉGULATION TOUT OU RIEN
OBJECTIF
Utiliser la sortie relais E/S1 avec régulation tout ou rien (ON/OFF) pour
actionner une charge. La charge est une résistance qui doit chauffer
jusqu'à la consigne de 100 °C (SP) avec une hystérésis de 5 °C. La
sortie relais fermera à 100 °C et s'ouvrira à 95 °C (SP - hystérésis).
Le capteur utilisé pour mesurer la température est un Pt100 avec une
plage de -200 à 850 °C (-328 à 1562 °F).
SCHÉMA ÉLECTRIQUE
Figure 3 – Exemple 1
CONFIGURATION
CYCLE DE FONCTIONNEMENT
PARAMÈTRE
SP
CtrL
E Pr
run
CYCLE DE RÉGLAGE
PARAMÈTRE
Atun
Pb
HySt
Act
Lbd.t
SP.A1
SP.A2
SP.A3
SP.A4
CYCLE D'ALARMES
PARAMÈTRE
FuA1
FuA2
FuA3
FuA4
RELAIS
AVEC
VALEUR
100.0
Auto
0
yes
VALEUR
oFF
0.0
5.0
rE
0
0.0
0.0
0.0
0.0
VALEUR
oFF
oFF
oFF
oFF
1/10
