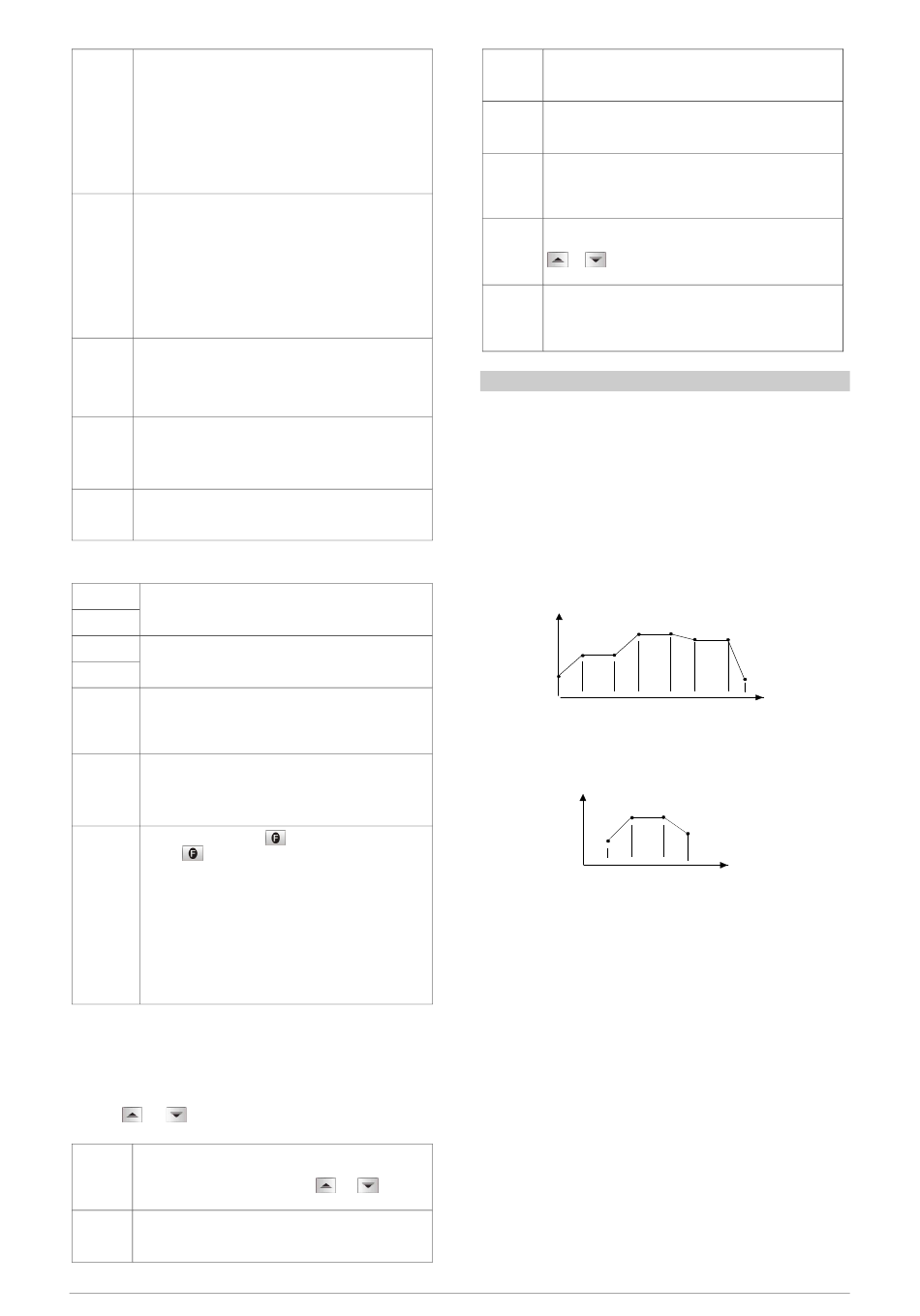

LIMITE INFÉRIEURE DE LA CONSIGNE :
Spll
Pour les entrées linéaires, ce paramètre sélectionne la
SetPoint Low
Limit
valeur minimale d'indication et de réglage pour les
paramètres concernant la PV et la SP.
Pour les thermocouples et Pt100, il sélectionne la valeur
minimale pour le réglage de la SP.
Il définit aussi la valeur limite inférieure pour la retransmission
de PV et SP.
LIMITE SUPÉRIEURE DE LA CONSIGNE :
Spxl
Pour les entrées linéaires, ce paramètre sélectionne la
SetPoint High
Limit
valeur maximale d'indication et de réglage pour les
paramètres concernant la PV et la SP.
Pour les thermocouples et Pt100, il sélectionne la valeur
maximale pour la SP.
Il définit aussi la valeur limite supérieure pour la
retransmission de PV et SP.
Sélectionner une valeur à afficher dans l'écran de MV
Pot
(deuxième écran du cycle principal).
Potenciometer
YES – Afficher la valeur du potentiomètre ;
no – Afficher la sortie du PID.
VITESSE DE TRANSMISSION DE LA COMMUNICATION :
Bavd
Disponible avec RS485.
Baud rate
0 = 1200 bps ; 1 = 2400 bps ; 2 = 4800 bps ; 3 = 9600 bps ;
4 = 19200 bps.
ADRESSE DE COMMUNICATION : avec RS485, il est le
Addr
numéro identifiant le régulateur dans la communication, entre
Address
1 et 247.
CYCLE D'E/S (ENTRÉES ET SORTIES)
(input/output 1/2) – Sorties d'alarme 1 et 2.
I o 1
I o 2
(input/output 3 / 4) – Sorties de régulation.
I o 3
I o 4
(input/output 5) FONCTION DE L'E/S 5 : sélection de la
I o 5
fonction utilisée dans le canal E/S 5. Utilisée généralement
pour la retransmission analogique. Voir la section
Configuration des canaux.
(input/output 6) FONCTION DE L'E/S 6 : sélection de la
I o 6
fonction utilisée dans le canal E/S 6. Voir la section
Configuration des canaux.
Les options 0, 6, 7, 9 et 10 sont valides.
Fonction de la touche
f. f vnc
touche
. Les fonctions disponibles sont :
0 – Touche non utilisée ;
7 – Commander les sorties de régulation et d'alarme
(fonction du paramètre RUN) ;
8 – Sélection non valide ;
9 – Figer l'exécution du programme ;
10 – Sélectionner le programme 1.
Ces fonctions sont détaillées dans la section Fonctions
de la touche F.
CYCLE D'ÉTALONNAGE
Tous les types d'entrée et de sortie sont étalonnés en usine, le
réétalonnage étant une procédure non recommandée. Si
nécessaire, il doit être effectué par un professionnel spécialisé.
Si vous accédez à ce cycle par accident, n'appuyez pas sur les
touches
ou
. Parcourez tous les écrans jusqu'à revenir
au cycle de fonctionnement.
ÉTALONNAGE D'OFFSET DE L'ENTRÉE : il permet
Inl(
d'étalonner l'offset de la PV. Pour modifier une unité,
input Low
plusieurs pressions sur les touches
Calibration
être nécessaires .
ÉTALONNAGE DE GAIN DE L'ENTRÉE : il permet
Inx(
d'étalonner le gain de la PV.
input High
Calibration
NOVUS AUTOMATION
. Définir une fonction pour la
ou
peuvent
ÉTALONNAGE D'OFFSET DE LA SORTIE : Valeur pour
Ovll
étalonner l'offset de la sortie de régulation en courant.
output Low
Calibration
ÉTALONNAGE DE GAIN DE LA SORTIE : Valeur pour
Ovx(
étalonner le gain de la sortie de régulation en courant.
output High
Calibration
ÉTALONNAGE D'OFFSET DE LA SOUDURE FROIDE : il
(j l
permet de régler l'offset de la température de la soudure
Cold Junction
froide.
Low
Calibration
ÉTALONNAGE DE L'OFFSET DU POTENTIOMÈTRE.
Potl
Pour modifier une unité, plusieurs pressions sur les touches
Potenciome-
ou
peuvent être nécessaires .
ter Low
Calibration
ÉTALONNAGE DE LA PLEINE ÉCHELLE DU
Potx
POTENTIOMÈTRE.
Potenciome-
ter High
Calibration
PROGRAMME DE RAMPES ET PALIERS
Caractéristique qui permet l'élaboration d'un profil de comportement
pour le processus. Chaque programme est constitué d'un ensemble de
jusqu'à 7 segments, appelé PROGRAMME DE RAMPES ET
PALIERS, défini par les valeurs de consigne et les intervalles de
temps.
Une fois le programme défini et mis en exécution, le régulateur
génère automatiquement la consigne en fonction du programme.
À la fin de l'exécution du programme, le régulateur désactive la sortie
de régulation (rvn = no).
Jusqu'à 7 programmes de rampes et paliers différents peuvent
être créés. La figure ci-dessous montre un modèle de programme :
SP
SP4
SP3
SP2
SP1
SP0
T2
T3
T4
T1
Figure 8 – Exemple de programme de rampes et paliers
Pour exécuter un programme avec un plus petit nombre de
segments, programmez simplement 0 (zéro) pour les valeurs de
temps des segments qui succèdent au dernier segment à exécuter.
SP
SP2
SP1
SP0
T1
T2
Figure 9 – Exemple de programme avec peu de segments
La fonction de tolérance de programme PtoL définit l'écart
maximum entre PV et SP pendant l'exécution du programme. Si cet
écart est dépassé, le programme est interrompu jusqu'à ce que
l'écart revienne à la tolérance programmée (temps non considéré). Si
réglé sur zéro, le programme est exécuté en continu, même si la PV
n'accompagne pas la consigne (ne considère que le temps).
LIEN DES PROGRAMMES
Il est possible d'élaborer un programme plus complexe avec jusqu'à
49 segments en reliant les 7 programmes. Ainsi, à la fin de
l'exécution d'un programme, le régulateur commence immédiatement
à exécuter le prochain.
Dans l'élaboration d'un programme, le paramètre LP définit s'il y a ou
non de lien à un autre programme.
Pour que le régulateur exécute en continu un programme ou des
programmes donnés, il suffit de connecter un programme à lui-même
ou le dernier programme au premier.
Régulateur N2000S
SP5
SP6
SP7
T5
T6
T7
temps
SP3
T3
T4=0
temps
7/9
