Novus NP785 Mode D'emploi

Masquer les pouces Voir aussi pour NP785:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Transmetteur de Pression
Différentielle Ultra Faible NP785
MODE D'EMPLOI V1.0x F
CE MARK
Cet appareil est un produit classe A. Dans un environnement domestique, il peut provoquer des interférences radios et obliger l'utilisateur à
prendre des mesures adéquates.
NOVUS AUTOMATION
1/28

Publicité

Table des Matières
loading

Manuels Connexes pour Novus NP785

Sommaire des Matières pour Novus NP785

  • Page 1 Transmetteur de Pression Différentielle Ultra Faible NP785 MODE D’EMPLOI V1.0x F CE MARK Cet appareil est un produit classe A. Dans un environnement domestique, il peut provoquer des interférences radios et obliger l’utilisateur à prendre des mesures adéquates. NOVUS AUTOMATION...

  • Page 2: Table Des Matières

    8.3.2 PARAMÈTRES D’ENTRÉE ....................................22 8.3.3 PARAMÈTRES DE SORTIE ....................................23 8.3.3.1 CONFIGURATION DE LA SORTIE DE TRANSMISSION ..........................24 8.3.3.2 CONFIGURATION DE LA SORTIE D’ALARME ............................. 24 8.3.4 DIAGNOSTICS .........................................25 8.3.5 FINALISATION .........................................26 SPÉCIFICATIONS TECHNIQUES ...................................27 GARANTIE ........................................28 NOVUS AUTOMATION 2/28...

  • Page 3: Avertissements De Sécurité

    Les recommandations de sécurité doivent être observées pour assurer la sécurité de l'utilisateur et éviter d'endommager l'appareil ou le système. Si l'appareil est utilisé d'une manière autre que celle spécifiée dans ce manuel, les protections de sécurité peuvent ne pas être efficaces. NOVUS AUTOMATION 3/28...

  • Page 4: Présentation

    PRÉSENTATION Le Transmetteur de Pression Différentielle Ultra Faible NP785 s’utilise d’un capteur de pression différentielle de haute précision et offre la stabilité requise pour effectuer des mesurages dans des applications exigeant une haute sensibilité. Il s’agit d’un appareil à microprocesseur avec deux interfaces de communication : USB (bus) et RS485 via protocole Modbus RTU.

  • Page 5: Identification

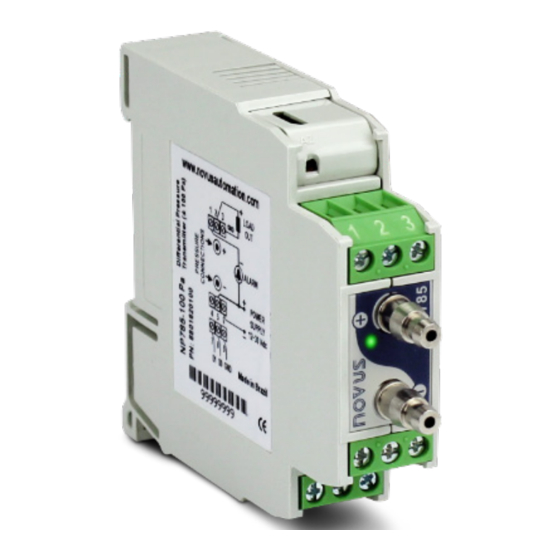

    Fig. 01 – Transmetteur de Pression Différentielle Ultra Faible NP785 MODÈLES DE L’APPAREIL Afin de répondre aux besoins les plus variés du marché, la gamme de Transmetteur de Pression Différentielle Ultra Faible NP785 est disponible en deux modèles : Modèle NP785-05 avec ± 5 mbar.

  • Page 6: Installation

    INSTALLATION MÉCANIQUE Le Transmetteur de Pression Différentielle Ultra Faible NP785 est conçu pour que son boîtier soit fixé sur un rail DIN de 35 mm, comme illustre la Fig. 02. L’installation de l’appareil au rail DIN de 35 mm doit être effectuée après sa configuration.

  • Page 7: Dimensions

    4.1.1 DIMENSIONS La Fig. 04 montre les dimensions de l’appareil : Fig. 04 – Dimensions du Transmetteur de Pression Différentielle Ultra Faible NP785 INSTALLATION ÉLECTRIQUE 4.2.1 RECOMMANDATIONS POUR L’INSTALLATION Les conducteurs de signaux doivent traverser l’installation électrique séparément des conducteurs de sortie et d’alimentation. Si possible, dans •...

  • Page 8: Raccordements Électriques

    4.2.3 RACCORDEMENTS ÉLECTRIQUES La Fig. 05 montre les raccordements électriques de l’appareil : Fig. 05 – Raccordements électriques du NP785 Raccordement Entrée électrique ALARME Sorties OUT (Retransmission) Alimentation POWER D1 (D) RS-485 D0 ( ) Tableau 02 – Raccordements électriques 4.2.4 CONNEXION USB...

  • Page 9: Configuration

    CONFIGURATION Le Transmetteur de Pression Différentielle Ultra Faible NP785 est configurable par n’importe laquelle de ses interfaces. En raison de la facilité d’utilisation de l’interface, il est recommandé de configurer l'appareil via USB avec le logiciel NXperience, mais il peut également être configuré via Modbus RTU à...

  • Page 10: Configuration De La Sortie Analogique

    L'appareil est réglé par défaut avec l'étalon électrique 4-20 mA et l'unité de pression en mbar. Toute modification de la configuration de l'unité de pression réajustera les valeurs des limites de transmission aux limites de fonctionnement de l'appareil. NOVUS AUTOMATION 10/28...

  • Page 11: Interface Usb

    Modbus RTU via un port de communication série peut être utilisé. Lorsqu'il est connecté à l'interface USB d'un ordinateur, le Transmetteur de Pression Différentielle Ultra Faible NP785 sera reconnu comme un port série conventionnel (COM x). On doit utiliser le NXperience ou consulter le Gestionnaire de périphériques dans le Panneau de configuration du Windows pour identifier le port COM attribué...

  • Page 12: Communication Série

    COMMUNICATION SÉRIE Le Transmetteur de Pression Différentielle Ultra Faible NP785 est reconnu sur un réseau RS485 avec protocole Modbus RTU comme un appareil esclave. Tous les paramètres configurables de l'appareil peuvent être lus et / ou écrits par communication série.
  • Page 13 -2,007 inH2O 2,007 inH2O inH2O : 3 HR_A1SPLO_H décimales -50,98 mmH2O 50,98 mmH2O mmH2O : 2 -500,0 Pa 500,0 Pa décimales Pa : 1 décimale Vitesse de HR_BAUD uint16 transmission* HR_PRTY Parité* uint16 HR_ADDR Adresse esclave uint16 NOVUS AUTOMATION 13/28...
  • Page 14 * Consultez le Tableau 10 pour des informations sur les registres de configuration de l'appareil. Tableau 05 – Registres de configuration : modèle NP785-05 Les registres 103 à 106, 123 à 126, 157 et 158 doivent être utilisés pour entrer les valeurs de leurs paramètres respectifs. Si elles sont dans les limites, le produit passera ces valeurs automatiquement aux registres 108 à...
  • Page 15 -500,0 Pa -500,0 Pa Pa : 1 décimale ** Consultez le Tableau 11 pour des informations sur les registres de configuration de l'appareil. Tableau 06 – Registres d’information : modèle NP785-05 Tableau de registres Output : modèle NP785-20 Adresse Description Type Étalon...
  • Page 16 20 mbar -20 mbar inH2O : 3 290,08 décimales -290,08 mpsi mpsi mmH2O : 2 Setpoint high de -8,029 inH2O 8,029 int_32 décimales l’alarme inH2O -203,94 HR_A1SPHI_H Pa : 1 décimale mmH2O 203,94 mmH2O -2000,0 Pa 2000,0 Pa NOVUS AUTOMATION 16/28...
  • Page 17 HR_PRODUCT_TAG08 0x0000 0xFFFF char HR_PRODUCT_TAG09 0x0000 0xFFFF char HR_PRODUCT_TAG10 0x0000 0xFFFF char * Consultez le Tableau 10 pour des informations sur les registres de configuration de l'appareil. Tableau 08 – Registres de configuration : modèle NP785-20 NOVUS AUTOMATION 17/28...
  • Page 18 ** Consultez le Tableau 11 pour des informations sur les registres de configuration de l'appareil. Tableau 09 – Registres d’information : modèle NP785-20 Le Tableau 10 montre les registres de configuration de l’appareil et les légendes correspondant à leurs valeurs respectives :...
  • Page 19 Erreur du capteur de pression différentielle. HR_DIAGNOSE03 DIAG_OUT1_LIMIT_OOR Entrée des limites de retransmission hors plage. DIAG_ALM1_SETPT_OOR Entrée des setpoints d’alarme hors plage. DIAG_FORCE_PRESS_OOR Entrée des valeurs de forçage de pression hors plage. Tableau 11 – Bits de diagnostic NOVUS AUTOMATION 19/28...

  • Page 20: Configuration Avec Le Nxperience

    Lors de l’ouverture du NXperience, l’écran principal sera affiché : Fig. 08 – Écran principal du NXperience Pour effectuer la communication avec le logiciel, le Transmetteur de Pression Différentielle Ultra Faible NP785 doit être connecté au logiciel et aux pilotes USB installés auparavant.
  • Page 21 Finalization (Finalisation) : dans cet onglet, vous pouvez envoyer la configuration à l’appareil, enregistrer les configurations en fichier, mettre à jour le firmware de l’appareil et configurer un mot de passe pour le protéger. Back (Retour) : en cliquant sur ce bouton, vous pouvez revenir à l’écran principal du NXperience. NOVUS AUTOMATION 21/28...

  • Page 22: Paramètres Généraux

    Pour que le Transmetteur de Pression Différentielle Ultra Faible NP785 soit reconnu comme un appareil esclave dans un réseau Modbus, vous devez lui attribuer une Modbus Address (adresse Modbus) unique sur le réseau et configurer la Baud Rate (vitesse de transmission) et la Parity (parité).

  • Page 23: Paramètres De Sortie

    8.3.3 PARAMÈTRES DE SORTIE En cliquant sur l’icône il est possible d’effectuer la configuration de la sortie analogique de transmission et de la sortie d’alarme. Fig. 14 – Écran de configuration de la sortie NOVUS AUTOMATION 23/28...

  • Page 24: Configuration De La Sortie De Transmission

    Upper Limit (limite supérieure) et Lower Limit (limite inférieure) sont les valeurs de pression différentielle qui agissent comme conditions d'activation de l'alarme et qui, avec l’Hysteresis (hystérésis), définissent la barrière à dépasser pour que le canal quitte la situation d'alarme. Pour plus d’informations sur les paramètres d’alarme, voir la section Configuration d’alarme. NOVUS AUTOMATION 24/28...
  • Page 25 Pour forcer une valeur à une sortie analogique de transmission, vous devez utiliser le glisseur ou taper directement la valeur souhaitée dans le champ d'édition, puis cliquer sur le bouton Dès ce moment, le Transmetteur de Pression Différentielle Ultra Faible NP785 forcera la valeur réglée dans la sortie de transmission et le bouton utilisé pour effectuer le forçage deviendra .
  • Page 26 En cliquant sur l’icône il est possible d’envoyer la configuration à l’appareil, enregistrer les configurations en fichier, mettre en jour le micrologiciel de l’appareil et en configurer un nouveau mot de passe. Fig. 23 – Écran de finalisation NOVUS AUTOMATION 26/28...

  • Page 27: Spécifications Techniques

    SPÉCIFICATIONS TECHNIQUES MODÈLE NP785-05 MODÈLE NP785-20 Plage de mesure -5 à 5 mbar -20 à 20 mbar Pression d’éclatement 200 mbar 400 mbar Pression d’épreuve* 100 mbar 300 mbar Exactitude 1 % de la plage maximale P.É.** 1 % de la plage maximale P.É.**...

  • Page 28: Garantie

    GARANTIE Les conditions de garantie peuvent être trouvées sur notre site Web www.novusautomation.com/garantie. NOVUS AUTOMATION 28/28...
