Sommaire des Matières pour NEC LCD3000

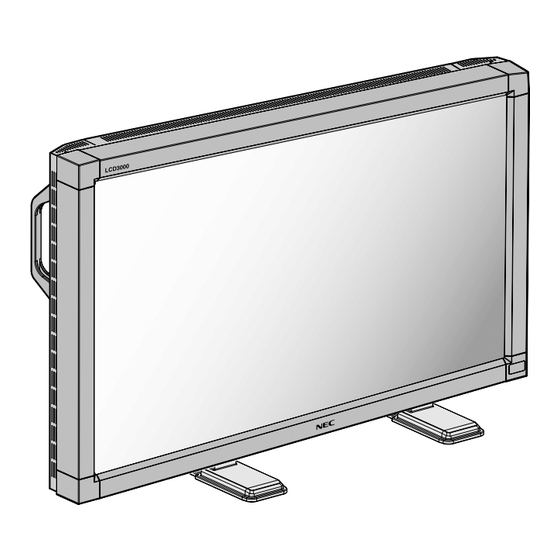

- Page 1 LCD3000 30" LCD Moniteur couleur Manuel Utilisateur...
-
Page 2: Table Des Matières
IMAGE ............................... Français-27 AUDIO ............................... Français-28 IMAGE DANS IMAGE ........................Français-28 CONFIGURATION ..........................Français-28 Contrôle à distance du moniteur via une interface RS-232C ..............Français-30 Fonctionnalités ............................Français-32 Résolution des problèmes .......................... Français-33 Spécifications du LCD3000 ......................... Français-34 Brochage ..............................Français-35... -
Page 3: Informations Importantes
N° 60950. Informations de la FCC 1. Utiliser les câbles spécifiés joints avec le moniteur couleur LCD3000 (L30HV201) pour ne pas interférer avec la réception de radio ou télévision. (1) Veuillez utiliser le câble d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Déclaration
Par le présent document, nous déclarons que l’équipement indiqué ci-dessus est conforme aux normes techniques décrites dans les règlements de la FCC. Microsoft et Windows sont des marques déposées de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. E est une marque déposée aux États-Unis. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
être sérieusement endommagé. que la chaleur puisse se dissiper correctement. N’obstruez • Pour utiliser le moniteur LCD3000 LCD avec son pas les ouvertures de ventilation et ne placez pas le alimentation 220-240 V alternatif, employez un cordon moniteur près d’un radiateur ou d’une autre source de d’alimentation qui correspond à... - Page 6 Sommaire La boîte* de votre nouveau moniteur LCD LCD3000 doit contenir les éléments suivants : • Moniteur LCD3000 avec son support • Cordon d’alimentation (3 m) • PC – câble vidéo SC-B113 (4 m) • Manuel de l’utilisateur • Télécommande sans-fil et piles AA •...
-
Page 7: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande INPUT 10 10 boutons EXIT INPUT MUTE Bouton d’alimentation ( ) Bouton BAS ( ) Allume et éteint l’appareil. Voir également page 19. Réactive le menu OSM lorsque celui-ci est désactivé. Joue dans le menu OSM le rôle de bouton pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage. -
Page 8: Panneau Des Connexions
Panneau des connexions AUDIO VIDEO RGB OUT VIDEO VIDEO O O IN IN IN 3 IN 2 R/Cr/Pr RGB 2 (D-SUB) RGB 1 (DVI-D) AUDIO 1 S-VIDEO IN PC IN Prise CA IN AUDIO IN 1, 2, 3 Se connecte au cordon d’alimentation fourni avec le Pour recevoir le signal audio provenant d’un matériel moniteur. -
Page 9: Télécommande Sans-Fil
Télécommande sans-fil Bouton MUTE Pour couper ou rétablir le son. Bouton VOLUME UP Augmente le niveau de la sortie sonore. Bouton VOLUME DOWN Diminue le niveau de la sortie sonore. Bouton PIP (Picture In Picture) Bouton ON/OFF : Bascule entre PIP-ON/POP-ON/OFF. Bouton INPUT : Sélectionner le signal «... -
Page 10: Distance D'utilisation De La Télécommande
Distance d’utilisation de la télécommande Pointez pendant le réglage des boutons le haut de la Manipulation de la télécommande télécommande en direction du capteur à distance du moniteur. Evitez de soumettre la télécommande à des chocs Utilisez la télécommande à une distance d’environ 7 m de violents. -
Page 11: Installation
Installation 1. Choix de l’emplacement du moniteur 3. Connexion de matériel externe (Voir les pages 12 à 18) ATTENTION : NE TENTEZ PAS D’EFFECTUER VOUS- MÊME L’INSTALLATION DU MONITEUR • Pour protéger le matériel que vous connectez, mettez-le hors tension avant d’effectuer des branchements. L’installation de l’écran doit être effectuée par un technicien •... -
Page 12: Comment Monter Et Brancher Des Accessoires Au Moniteur
Comment monter et brancher des accessoires au moniteur Vous pouvez brancher des accessoires de montage sur le Ventilation moniteur en vous y prenant de l’une des manières suivantes : Pour permettre à la chaleur de se disperser, laissez de l’espace entre les objets environnants comme dans la partie En position verticale droite du schéma. - Page 13 Comment installer le support 1. Eteignez le moniteur. 2. Insérez les pattes du moniteur dans les perforations du support jusqu’à ce que vous entendiez un clic. 3. Fixez 2 vis de chaque côté. Supérieures M5 x 55 Inférieures M5 x 45 Torsion 280 à...
-
Page 14: Connexions
Connexions Avant d’effectuer les branchements : Commencez par mettre hors tension tous les matériels à brancher au moniteur. Consultez la documentation fournie avec ces matériels. Schéma de câblage Micro-ordinateur Moniteur Magnétoscope Signal audio du périphérique d’entrée Micro-ordinateur Lecteur de DVD Matériel avec interface numérique INPUT... -
Page 15: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Certaines cartes vidéo risquent de ne pas être capables de créer une résolution correcte. Connexion du moniteur à un PC •... -
Page 16: Connexion À Un Macintosh
® Connexion à un Macintosh La connexion d’un Macintosh à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre ordinateur. Certaines cartes ou certains pilotes vidéo risquent de ne pas afficher correctement les images. ® Connexion du moniteur au Macintosh •... -
Page 17: Connexions Avec Du Matériel À Interface Numérique
Connexions avec du matériel à interface numérique Il est possible d’établir des connexions avec du matériel équipé d’une interface numérique compatible DVI (Digital Visual Interface). Connexion du moniteur à un ordinateur équipé d’une sortie numérique • La prise RVB 1 IN accepte également les câbles DVI-D. •... -
Page 18: Connexion D'un Magnétoscope
Connexion d’un magnétoscope La connexion au moniteur d’un magnétoscope ou d’un lecteur de disques laser vous permettra d’afficher la vidéo de vos cassettes ou de vos disques laser. Consultez la documentation fournie avec votre magnétoscope ou votre lecteur de disques laser. -
Page 19: Connexion D'un Lecteur De Dvd
Connexion d’un lecteur de DVD La connexion au moniteur d’un lecteur de DVD vous permettra d’afficher la vidéo de vos DVD. Consultez la documentation de votre lecteur de DVD. Connexion du moniteur à un lecteur de DVD • Pour connecter la prise RVB 3 DVD/HD In (BNC) du moniteur, procurez-vous un câble de connexion BNC. Vous aurez besoin de vous procurer un adaptateur BNC-RCA pour connecter au câble BNC un lecteur de DVD doté... - Page 20 Connexion d’un amplificateur stéréo Vous pouvez connecter un amplificateur stéréo au moniteur. Consultez la documentation de votre ampli. Connexion du moniteur à un amplificateur stéréo • Ne mettez le moniteur et l’amplificateur sous tension qu’après avoir effectué tous les branchements. •...
-
Page 21: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur passe au vert lorsque ce dernier est sous tension, et au rouge lorsque le moniteur est en mode ARRÊT. Il existe trois manières d’allumer et d’éteindre le moniteur : 1. -
Page 22: Indicateur D'alimentation
Indicateur d’alimentation Informations OSM (On-Screen Manager – Gestionnaire à l’écran) Statut Position MARCHE Vert RVB1, 2, 3 Position ARRÊT Rouge Position VEILLE Rouge et vert RGB2 Mode entrée vidéo 1024 x 768 Informations signal en entrée 48kHz 60Hz AUDIO : 1 Gestion de l’énergie Mode entrée audio SCREEN SIZE : FULL... -
Page 23: Commandes Osm (On-Screen-Manager) - Entrée Ordinateur
Commandes OSM (On-Screen-Manager) – Entrée ordinateur Appuyez sur les boutons Appuyez sur le Appuyez sur les boutons HAUT ou Appuyez sur le HAUT ou BAS pour bouton SET (fixer) BAS, et PLUS ou MOINS pour bouton SET (fixer) sélectionner un sous-menu. pour faire votre sélectionner la fonction ou la pour faire votre... -
Page 24: Ecran
Six préréglages de couleurs déterminent la configuration CONTRÔLE COULEURS LUMINOSITÉ de couleurs désirée. Augmente ou diminue la température CONTRASTE NETTETÉ CONTRÔLE de couleur dans chaque préréglage. R, J, V, C, B, M, S: NIVEAU DE NOIR CONTRÔLE COULEURS DES COULEURS Augmente ou diminue le Rouge, le Jaune, le Vert, le TEMPÉRATURE COULEURS RÉINITIAL. -
Page 25: Audio
Menu principal IMAGE ÉCRAN AUDIO AUDIO IMAGE DANS IMAGE CONFIGURATION 1 CONFIGURATION 2 Sous-menu :SEL EXIT:PRE SET:NEXT MENU:END Pour accentuer ou réduire le son hautes fréquences. AIGUS AIGUS GRAVES RÉINITIAL. AUDIO AIGUS Appuyez sur le bouton + pour augmenter les aigus. Appuyez sur le bouton - pour diminuer les aigus. -
Page 26: Configuration 2
INSTALLATION AUTO. Sélection de la marche/arrêt de l’économie d’énergie. RÉGLAGE AUTO. ÉCONOMIE D’ÉNERGIE ÉCONOMIE LUMINOSITÉ AUTO. ÉCONOMIE D’ÉNERGIE LANGUE D’ÉNERGIE MARCHE DURÉE OSM ARRÊT PROGRAMMATEUR ARRÊT ÉCONOMISEUR ÉCRAN PRÉRÉGLAGE USINE :SEL EXIT:PRE SET:NEXT MENU:END :SEL EXIT:PRE MENU:END Les menus des commandes OSM sont disponibles en INSTALLATION AUTO. -
Page 27: Commandes Osm (On-Screen-Manager) - Entrée Dvd&Hd
Commandes OSM (On-Screen-Manager) – Entrée DVD&HD Menu principal IMAGE AUDIO IMAGE DANS IMAGE IMAGE CONFIGURATION Sous-menu :SEL EXIT:PRE SET:NEXT MENU:END Règle la luminosité globale de l’image et du fond de LUMINOSITÉ LUMINOSITÉ l’écran. CONTRASTE NETTETÉ LUMINOSITÉ COULEUR NIVEAU DE NOIR RÉINITIAL. -
Page 28: Image Dans Image
Menu principal IMAGE AUDIO IMAGE DANS IMAGE IMAGE DANS IMAGE CONFIGURATION Sous-menu :SEL EXIT:PRE SET:NEXT MENU:END Il est possible de choisir parmi les options suivantes la TAILLE IDI taille de l’image insérée en mode Image dans image TAILLE IDI TAILLE IDI GRAND AUDIO IDI (IDI) : «... -
Page 29: Commandes Osm (On-Screen-Manager) - Entrée Av
Commandes OSM (On-Screen-Manager) – Entrée AV Menu principal IMAGE AUDIO IMAGE DANS IMAGE IMAGE CONFIGURATION Sous-menu :SEL EXIT:PRE SET:NEXT MENU:END Règle la luminosité globale de l’image et du fond de LUMINOSITÉ LUMINOSITÉ l’écran. CONTRASTE NETTETÉ LUMINOSITÉ TEINTE COULEUR NIVEAU DE NOIR RÉDUCTION DU BRUIT Appuyez sur le bouton + pour augmenter la luminosité. -
Page 30: Audio
Menu principal IMAGE AUDIO IMAGE DANS IMAGE AUDIO CONFIGURATION Sous-menu :SEL EXIT:PRE SET:NEXT MENU:END Pour accentuer ou réduire le son hautes fréquences. AIGUS AIGUS GRAVES RÉINITIAL. AUDIO AIGUS Appuyez sur le bouton + pour augmenter les aigus. Appuyez sur le bouton - pour diminuer les aigus. :SEL EXIT:PRE MENU:END... - Page 31 Pour sélectionner la marche/arrêt du programmateur PROGRAMMATEUR ARRÊT PROGRAMMATEUR LANGUE d’arrêt. DURÉE OSM PROGRAMMATEUR ARRÊT D’ARRET MARCHE Dans le menu PROGRAMMATEUR ARRÊT, vous ÉCONOMISEUR ÉCRAN ARRÊT SYSTÈME DE COULEUR pouvez sélectionner au bout de combien de temps après RÉINITIAL. CONFIG. la mise sous tension le moniteur s’éteindra.
-
Page 32: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un ordinateur doté d’une interface RS-232C. Un ordinateur peut contrôler les fonctions suivantes : • La mise sous tension et hors tension du moniteur. •... - Page 33 3) Séquence de contrôle (1) La commande sera envoyée d’un ordinateur au moniteur LCD dans les 400 ms. (2) Le moniteur LCD retournera une commande 400 ms* après avoir reçu et exécuté un code. En cas de mauvaise réception de la commande, le moniteur n’émettra pas de commande de retour. (3) L’ordinateur vérifie la commande et confirme si la commande envoyée a bien été...
-
Page 34: Fonctionnalités
(2) Définir la couleur de la fenêtre en rouge foncé (R=128,G=0,B=0). Il ne doit y avoir aucun texte, ligne, motif, etc... dans la fenêtre. Réglez le moniteur (LCD3000) comme suit : (3) Sélectionner « IDI » (IMAGE DANS IMAGE) dans l’OSM. -
Page 35: Résolution Des Problèmes
« fantôme » de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. REMARQUE : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronic Display recommande l’utilisation d’un économiseur d’écran à intervalles réguliers lorsque l’écran n’est pas utilisé. -
Page 36: Spécifications Du Lcd3000
Spécifications du LCD3000 Spécifications du produit Entrée analogique Entrée numérique Module LCD (29,5" / diagonale de 75 cm) Pas : 0,5025 mm Résolution : 1280 x 768 points (WXGA) Couleur : 16,777,216 Luminosité : 450 cd/m (Typ.) Angle de visualisation : Haut 85°/ Bas 85°/ Gauche 85°/ Droit 85° (typ) @ CR>10 Impédance de sortie... -
Page 37: Brochage
Brochage 1) Entrée RVB analogique (Mini D-Sub 15 broches) : R, V, B 2 N° broche Signal vidéo rouge Signal vidéo vert Signal vidéo bleu Mini D-sub 15 broches DDC-GND Rouge-GND Vert-GND Bleu-GND SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée S-VIDÉO : V I D É O N°...
