CONNECTIONS ELECTRIQUES

ATTENTION: Pour éviter tout risque d'électrocution, assurez-vous que le
panneau de commande principal est hors tension.
Suivez les étapes ci-dessous pour connecter le ventilateur au câblage de votre
domicile. Utilisez les écrous de connexion fournis avec votre ventilateur. Fixez
les connecteurs avec du ruban isolant. Assurez-vous qu'il n'y a pas de brins de
fils ou de connexions desserrés.
Étape 1. Connectez le fil d'alimentation (noir) du ventilateur et le fil
d'alimentation lumière (bleu) au fil d'alimentation noir du ménage, comme
illustré à la Figure 12.
Étape 2. Connectez le fil du ventilateur neutre (blanc) au fil neutre du ménage
(blanc).
Étape 3. Connectez le fil de terre du ventilateur (vert) au fil de terre du ménage.
Étape 4. Après avoir connecté les fils, écartez-les de manière à ce que les fils
vert et blanc soient d'un côté du boîtier de prise et les fils noirs à l'autre.
Étape 5. Tournez les écrous de connexion vers le haut et poussez le câblage
dans la boîte de sortie.

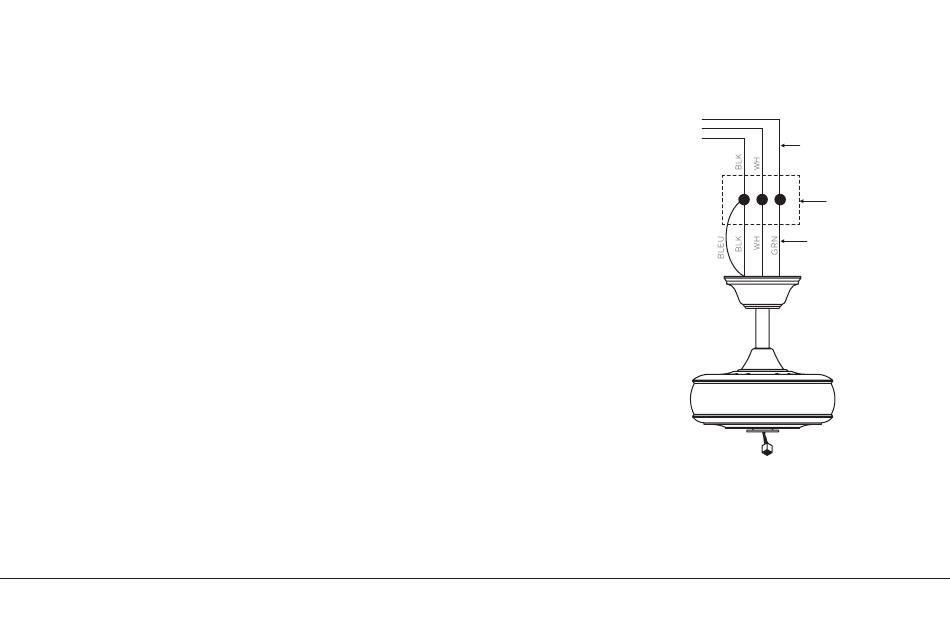

Lignes
électriques
120v
Terrain vert
Boîte de
câblage
Relier la terre
au support de
montage ou
à la tige
Fig. 12
