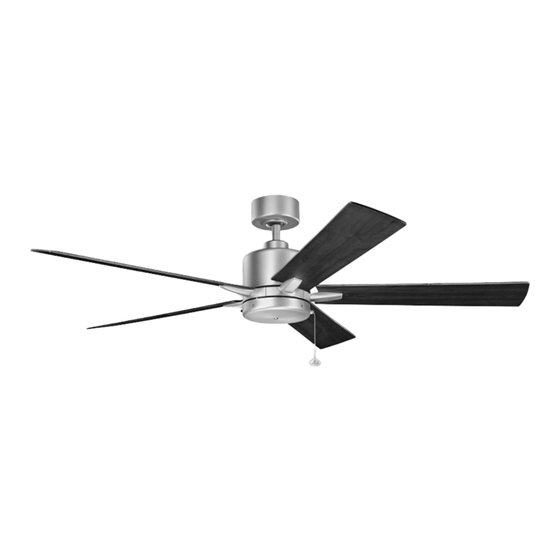

42" , 52" and 60" Lucian II

Product images may vary slightly from actual product.

INSTRUCTION MANUAL

Model#: 330241, 330242, 330243

READ AND SAVE THESE INSTRUCTIONS

REV. 28-JULY-2022

Sommaire des Matières pour Kichler Lucian II

Page 1 42" , 52" and 60" Lucian II Product images may vary slightly from actual product. INSTRUCTION MANUAL Model#: 330241, 330242, 330243 READ AND SAVE THESE INSTRUCTIONS REV. 28-JULY-2022...
Page 2 ATTACHING THE FAN BLADES .........12 PACKAGE CONTENTS ............4 INSTALLING THE MOUNTING PLATE ....12 MOUNTING OPTIONS .............5 INSTALLING THE SWITCH HOUSING .....13 HANGING THE FAN ............6 OPERATING INSTRUCTIONS ........14 INSTALLATION OF SAFETY SUPPORT ....9 TROUBLESHOOTING............15 ELECTRICAL CONNECTIONS ......... 10 2 | KICHLER.COM...
Page 3 8. Avoid placing objects in the path of the blades. N.W. 11.5 KGS (25.3 LBS) / G.W. 12.5 KGS (28 LBS) (52 in.) N.W. 13 KGS (28.6 LBS) / G.W. 14 KGS (31 LBS) (60 in.) 42" , 52" and 60" Lucian II | 3...
Page 4 2) Blade Attachment Hardware: Screws (15), Fiber Washers (15) D. Coupling Cover 3) Safety Cable Mounting Hardware: E. Fan Motor Assembly Wood Screws, Lock Washer, Washer F. Set of 5 Blade Brackets 4) Pull Chains and Fobs G. Mounting Plate 4 | KICHLER.COM...
Page 5 Fig. 3 Hanger” for the support of the outlet box. Make sure the joist hanger you purchase has been designed for use with ceiling fans. (Fig. 4) Outlet box Fig. 4 42" , 52" and 60" Lucian II | 5...
Page 6 (Fig. 6) Ceiling Step 4. Attach the ceiling mounting bracket to the outlet box using the Mounting screws and washers included with the outlet box. (Fig.6) Bracket Washers 120V Wires Mounting Screws (Supplied with Electrical Box) Fig. 6 6 | KICHLER.COM...
Page 7 Thread the downrod into the coupling until the Downrod Hitch pin holes are aligned. Set Screws Next, replace the hitch pin and retaining clip. Tighten both set screws. (Fig. 8) Set Screws Retaining Clip Hitch Pin Fig. 8 42" , 52" and 60" Lucian II | 7...
Page 8 WARNING: Failure to reattach the cross pin and seat the “Check Tab” can cause the fan to fall from the ceiling during operation. Take special care to make sure this pin is reattached. Fig. 9 Registration Slot Fig. 10 8 | KICHLER.COM...
Page 9 Tighten the wood screw securely. Fig. 11 NOTE: Although the safety support cable is required for Canadian installations only. It's a good idea to make the attachment with any installation. 42" , 52" and 60" Lucian II | 9...
Page 10 Step 5. Turn the connecting nuts upward and push the wiring into the outlet box. Fig. 12 10 | KICHLER.COM...
Page 11 WARNING: Make sure the “Check Tab” at the bottom of the hanger bracket is properly seated in the “Registration Slot” on the side of the hanger ball before attaching the canopy to the bracket. 42" , 52" and 60" Lucian II | 11...
Page 12 Secure by tightening Screws the 2 screws previously loosened and the one previously removed. (Fig. 15) Fig. 15 12 | KICHLER.COM...
Page 13 Step 2. Carefully push all the wires into the switch housing. Square Wire Connectors Attach the switch housing to the mounting plate with the screws Switch Housing provided. Make sure each screw is tight. (Fig. 16) Screws Fig. 16 42" , 52" and 60" Lucian II | 13...
Page 14 Cool weather - Reverse (clockwise) An upward airflow moves warm air oﬀ the ceiling area as shown in Fig. 18. This allows you to set your heating unit on a cooler setting without aﬀecting your comfort. Fig. 18 14 | KICHLER.COM...
Page 15 1/8". 3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. 42" , 52" and 60" Lucian II | 15...
Page 17 Lucian II de 42 po, 52 po et 60 po Les images du produit peuvent varier légèrement par rapport au produit réel. MANUEL D’INSTRUCTIONS Modèle nº : 330241, 330242, 330243 LISEZ ET CONSERVEZ CES INSTRUCTIONS REV. 28-JUL-2022...
Page 18 INSTALLATION DE LA PLAQUE DE MONTAGE ..12 OPTIONS DE MONTAGE ...........5 INSTALLATION DU BOÎTIER DE COMMUTATEUR ..13 SUSPENDRE LE VENTILATEUR ......6 INSTRUCTIONS D’UTILISATION ......14 INSTALLATION DU SUPPORT DE SÉCURITÉ ..9 DÉPANNAGE ............. 15 RACCORDEMENTS ÉLECTRIQUES ....10 2 | KICHLER.COM...
Page 19 POIDS NET 11,5 KG (25,3 LB) / POIDS BRUT 12,5 KG (28 LB) (52 PO) 8. Évitez de placer des objets sur la trajectoire des pales. POIDS NET 13 KG (28,6 LB) / POIDS BRUT 14 KG (31 LB) (60 PO) Lucian II de 42 po, 52 po et 60 po | 3...
Page 20 3) Matériel de montage du câble de E. Ensemble moteur de ventilateur sécurité : F. Jeu de 5 supports de pale Vis à bois, rondelle de blocage, rondelle G. Plaque de montage 4) Chaînes de traction et télécommandes H. Boîtier d’interrupteur 4 | KICHLER.COM...
Page 21 « suspente de solive » pour soutenir le boîtier de sortie. Boîtier de sortie Assurez-vous que la suspente de solive que vous achetez a été Fig. 4 conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4) Lucian II de 42 po, 52 po et 60 po | 5...
Page 22 Étape 4. Installez le support de montage sur le boîtier de sortie au plafond à plafond Rondelles l’aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 6) Fils 120 V Vis de montage (fournies avec la boîte électrique) Fig. 6 6 | KICHLER.COM...
Page 23 Vis de réglage Remettez ensuite en place la goupille d’attelage et le clip de retenue. Serrez Clip de retenue les deux vis de réglage. (Fig. 8) Goupille d’attelage Fig. 8 Lucian II de 42 po, 52 po et 60 po | 7...
Page 24 « languette de contrôle » peut entraîner la chute du ventilateur du plafond pendant le fonctionnement. Veillez tout Fig. 9 particulièrement à ce que cette goupille soit remise en place. Fente de l’enregistrement Fig. 10 8 | KICHLER.COM...
Page 25 REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations canadiennes. C’est une bonne idée de faire la fixation avec n’importe quelle installation. Lucian II de 42 po, 52 po et 60 po | 9...
Page 26 Étape 5. Tournez les écrous de raccords vers le haut et poussez le câblage dans la boîte de sortie. Fig. 12 10 | KICHLER.COM...
Page 27 « fente d’enregistrement » sur le côté de la boule de suspension avant de fixer l’auvent au support. Lucian II de 42 po, 52 po et 60 po | 11...
Page 28 étroite des trous de serrure. Fixez en serrant les 2 vis précédemment Fig. 15 desserrées et celle précédemment retirée. (Fig. 15) 12 | KICHLER.COM...
Page 29 Boîtier d’interrupteur l’interrupteur. Fixez le boîtier du commutateur à la plaque de montage à l’aide des vis Fig. 16 fournies. Assurez-vous que chaque vis est bien serrée. (Fig. 16) Lucian II de 42 po, 52 po et 60 po | 13...
Page 30 Par temps frais – Inverser (sens horaire) Un flux d’air ascendant évacue l’air chaud des zones du plafond Fig. 18. Cela vous permet de régler votre unité de chauﬀage sur un réglage plus froid sans aﬀecter votre confort. Fig. 18 14 | KICHLER.COM...
Page 31 Répétez pour chaque pale. L’écart de distance doit être égal à 1/8 po. 3. Si l’oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide. Lucian II de 42 po, 52 po et 60 po | 15...
Page 33 Lucian II de 42 in, 52 in y 60 in Las imágenes del producto pueden diferir ligeramente del producto real. MANUAL DE INSTRUCCIONES Modelo n.°: 330241, 330242, 330243 LEER Y GUARDAR ESTAS INSTRUCCIONES REV. 28-JUL-2022...
Page 34 INSTALACIÓN DE LA PLACA DE MONTAJE ..12 OPCIONES DE MONTAJE .........5 INSTALACIÓN DE LA CARCASA DEL INTERRUPTOR ... 13 COLGAR EL VENTILADOR ........6 INSTRUCCIONES DE FUNCIONAMIENTO ..14 INSTALACIÓN DE SOPORTE DE SEGURIDAD ...9 RESOLUCIÓN DE PROBLEMAS ......15 CONEXIONES ELÉCTRICAS .........10 2 | KICHLER.COM...
Page 35 N.W. 11.5 KG (25.3 LB) / G.W. 12.5 KG (28 LB) (52 in) las aspas detenidas antes de invertir la dirección de las aspas. N.W. 13 KG (28.6 LB) / G.W. 14 KG (31 LB) (60 in) Lucian II de 42in, 52 in y 60 in | 3...
Page 36 D. Cubierta de acoplamiento Tornillos para madera, arandela E. Conjunto del motor del ventilador de seguridad, arandela F. Juego de 5 soportes para aspas 4) Cadenas de tracción y leontinas G. Placa de montaje H. Caja del interruptor 4 | KICHLER.COM...
Page 37 “colgador de viguetas” para el soporte de la caja de salida. Asegúrese de que el colgador de viguetas que compre haya sido diseñado para usarse con ventiladores de techo. (Figura 4) Caja de salida Figura 4 Lucian II de 42in, 52 in y 60 in | 5...
Page 38 Paso 4. Fije el soporte de montaje del techo a la caja de salida usando los Soporte de tornillos y las arandelas incluidos con la caja de salida. (Figura 6) montaje del techo Arandelas Cables de 120V Tornillos de montaje (Suministrado con caja eléctrica) Figura 6 6 | KICHLER.COM...
Page 39 Tornillos de fijación Clip de retención A continuación, reemplace el pasador de enganche y el clip de retención. Pasador de enganche Apriete ambos tornillos de fijación. (Figura 8) Figura 8 Lucian II de 42in, 52 in y 60 in | 7...
Page 40 ADVERTENCIA: Si no vuelve a colocar el pasador transversal y asienta la “lengüeta de retención”, el ventilador puede caerse del techo durante el funcionamiento. Tenga especial cuidado para asegurarse de que este Figura 9 pasador se vuelva a colocar. Ranura de registro Figura 10 8 | KICHLER.COM...
Page 41 Apriete firmemente el tornillo de madera. NOTA: Aunque el cable de soporte de seguridad es necesario solo para instalaciones canadienses. Es una buena idea hacer el acoplamiento con cualquier instalación. Lucian II de 42in, 52 in y 60 in | 9...
Page 42 Paso 5. Gire las tuercas de conexión hacia arriba y empuje el cableado dentro de la caja de salida. Figura 12 10 | KICHLER.COM...
Page 43 ADVERTENCIA: Asegúrese de que la “lengüeta de retención” en la parte inferior del soporte colgante esté correctamente asentada en la “Ranura de registro” en el lado de la bola del soporte antes de fijar el dosel al soporte. Lucian II de 42in, 52 in y 60 in | 11...
Page 44 Tornillos orificios de la llave. Fije apretando los dos tornillos previamente aflojados y el que quitó previamente. (Figura 15) Figura 15 12 | KICHLER.COM...
Page 45 Caja del interruptor del interruptor. Tornillos Fije la carcasa del interruptor a la placa de montaje con los tornillos Figura 16 proporcionados. Asegúrese de que cada tornillo esté apretado. (Figura 16) Lucian II de 42in, 52 in y 60 in | 13...
Page 46 Clima frío: retroceso (en el sentido de las agujas del reloj) Un flujo de aire ascendente remueve el aire caliente del techo como lo muestra la Figura 18. Esto le permite configurar su unidad de calefacción en una configuración más fría sin afectar su comodidad. Figura 18 14 | KICHLER.COM...
Page 47 3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el peso y posiblemente dar como resultado un funcionamiento más fluido. Lucian II de 42in, 52 in y 60 in | 15...
Page 48 KICHLER LIGHTING LLC ® 30455 SOLON ROAD SOLON, OHIO 44139 SERVICIO AL CLIENTE 866.558.5706 8:00 A. M. A 5:00 P. M. EST, DE LUNES A VIERNES 28/07/2022 © Kichler Lighting LLC. Todos los derechos reservados.
