Définition de la ligne de
référence
78
Programme
La ligne de base peut être décalée le long du premier point de base, parallèlement ou verticale-
ment à lui, ou être pivoté autour de lui. Cette nouvelle ligne créée à partir des décalages est
appelée ligne de référence. Toutes les données de mesure se rapportent à la ligne de référence.
Champ
Description
Z REF
Sélectionner une option :
PT1
•
Les dénivelées sont calculées par rapport à la hauteur du premier point de
référence.
PT2
•
Les dénivelées sont calculées par rapport à la hauteur du deuxième point
de référence.
Égal
•
Les dénivelées sont calculées le long de la ligne de référence.
Aucun
•
Les dénivelées ne sont pas calculées ou affichées.

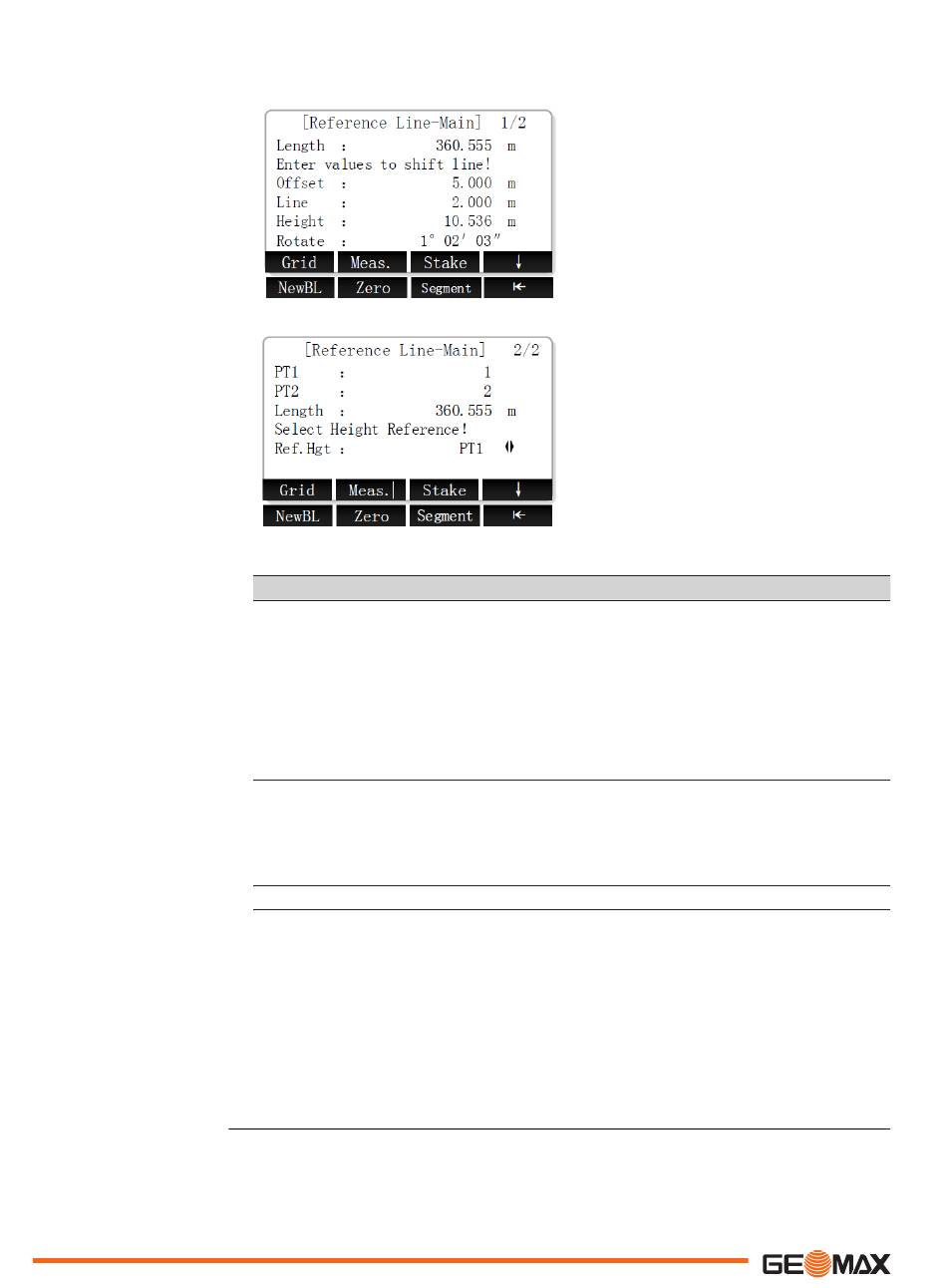

Définition de la ligne de référence
1.
Utiliser les flèches HAUT/BAS pour sélectionner un champ éditable.
Saisir les paramètres nécessaires pour définir la ligne de référence.
2.
Pour afficher l'écran suivant, appuyer sur la touche PAGE.
3.
Utiliser les flèches GAUCHE/DROITE pour sélectionner une option pour la hauteur
de référence.
Étape suivante
Sélectionner une option parmi les touches virtuelles pour ouvrir une sous-application :
Stakeout Grid : Se reporter au paragraphe "Stakeout Grid".
•
Measure Line&Offset : Se reporter au paragraphe "Measure Line&Offset".
•
Orthogonal Stakeout : Se reporter au paragraphe "Implantation orthogonale".
•
Segment Stakeout : Se reporter au paragraphe "Segment Stakeout".
•
Niveau de touche virtuelles 1
Grid
Pour implanter un plan par
rapport à la ligne de référence.
Mes.
Pour mesurer une ligne et le
décalage
Stake
Pour implanter des points per-
pendiculaires à la ligne de
référence.
Niveau de touche virtuelles 2
NewBL
Pour définir une nouvelle ligne
de base.
Zero
Pour réinitialiser toutes les
valeurs de décalage sur 0.
Segment Pour subdiviser une ligne de
référence en un nombre défi-
nissable de segments et
implanter les nouveaux points
sur la ligne de référence.
