9.7
Description
Accès
Mesure avec
Remote Height
62
Programme
Remote Height

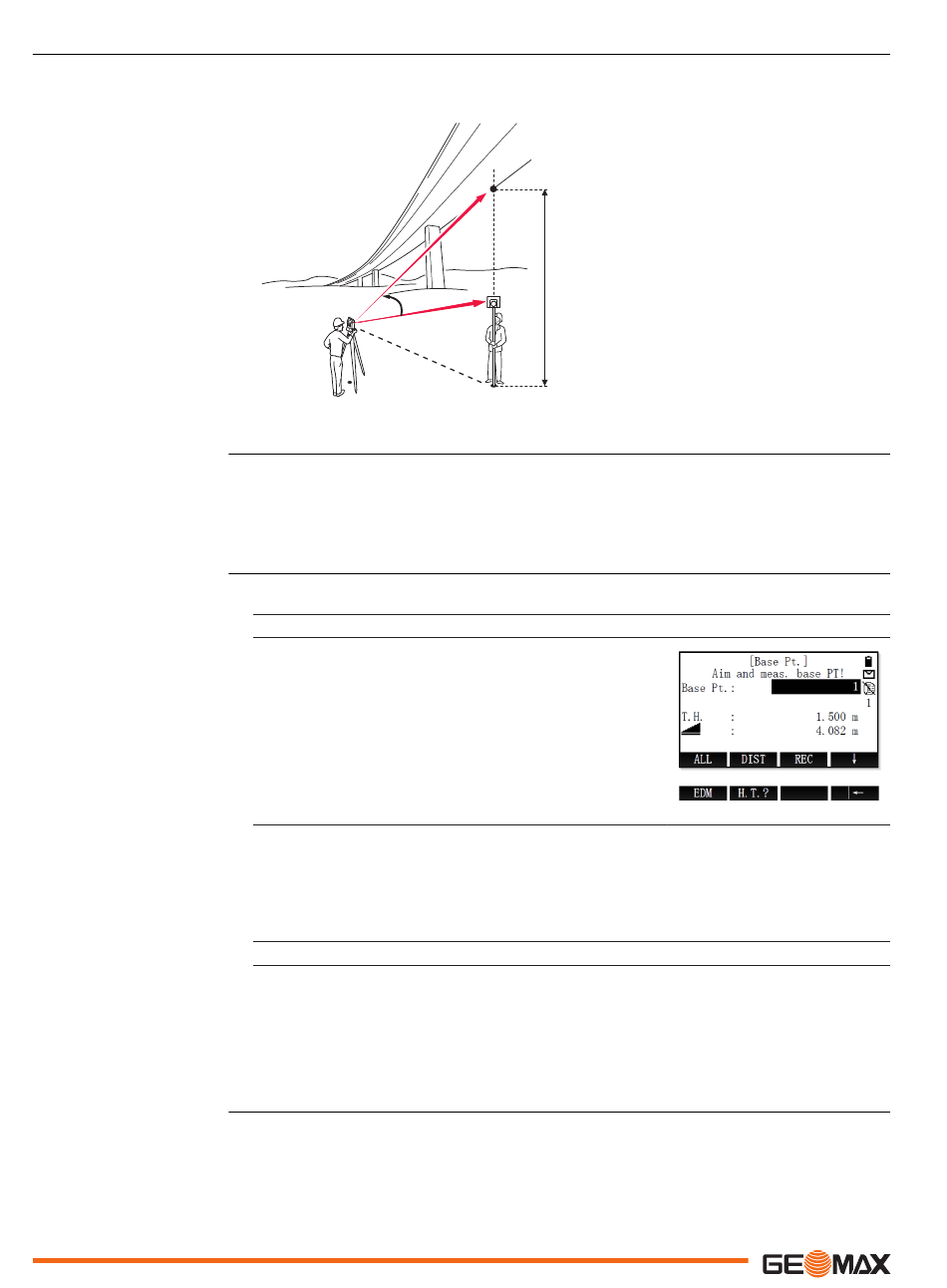

Remote Height est une application qui sert à calculer des points directement au-dessus du
prisme de base, sans prisme au niveau du point cible.
α
S
P0
18821-001
1.
Sélectionner Program (2) dans le menu principal.
2.
Appuyer sur la touche PAGE pour afficher l'écran 2. Sélectionner Remote Height (6) dans
le menu Program.
3.
Effectuer les préréglages nécessaires. Se reporter au paragraphe "8 Programmes - Prise en
main".
4.
Sélectionner Start pour ouvrir l'application.
1.
Déplacer le réflecteur directement sous le point inaccessible.
2.
Pointer le réflecteur.
3.
Base Pt. screen
Saisir la hauteur du réflecteur.
Pour démarrer la mesure et enregistrer les valeurs
mesurées, appuyer sur ALL ou DIST+REC.
☞
Pour déterminer la hauteur d'un réflecteur inconnu, appuyer sur F4 puis sur H. T.?.
Pointer le bas de la mire du réflecteur.
•
Pour démarrer la mesure et enregistrer les valeurs mesurées, appuyer sur ALL
•
ou DIST+REC.
Pointer le réflecteur.
•
Pour déterminer la hauteur du réflecteur, appuyer sur OK.
•
4.
L'écran "REM PT" s'affiche.
5.
Tourner la lunette et pointer le point inaccessible.
Pour mesurer le point inaccessible, appuyer sur OK.
Étape suivante
Pour saisir et mesurer un nouveau point de base, appuyer sur Base Pt..
•
Pour quitter l'application, appuyer sur ESC.
•
P2
d
P0
Station d'instrument
P1
Point de base
P2
Point inaccessible
d
Dénivelée entre P1 et P2
S
Distance inclinée
α
Angle vertical entre le point de base
P1
et le point inaccessible
