Implantation pas à pas
9.4
Description
Accès
Définition des limites d'er-
reur
Saisir les données pour la
station et le point cible.
Définition des coordonnées du point à implanter
Plusieurs options permettent de définir les coordonnées du point à implanter :
Pour rechercher un point existant, saisir un identifiant de point puis appuyer sur ENT.
•
Pour saisir manuellement des coordonnées et enregistrer le point à implanter dans le job
•
actif, appuyer sur F4 et Coord..
Pour saisir manuellement des coordonnées sans enregistrer le point à implanter, appuyer
•
deux fois sur F4 puis sur SO-PT. L'identifiant de point est défini sur "DEFAULT".
Après avoir défini les coordonnées, l'implantation peut commencer.

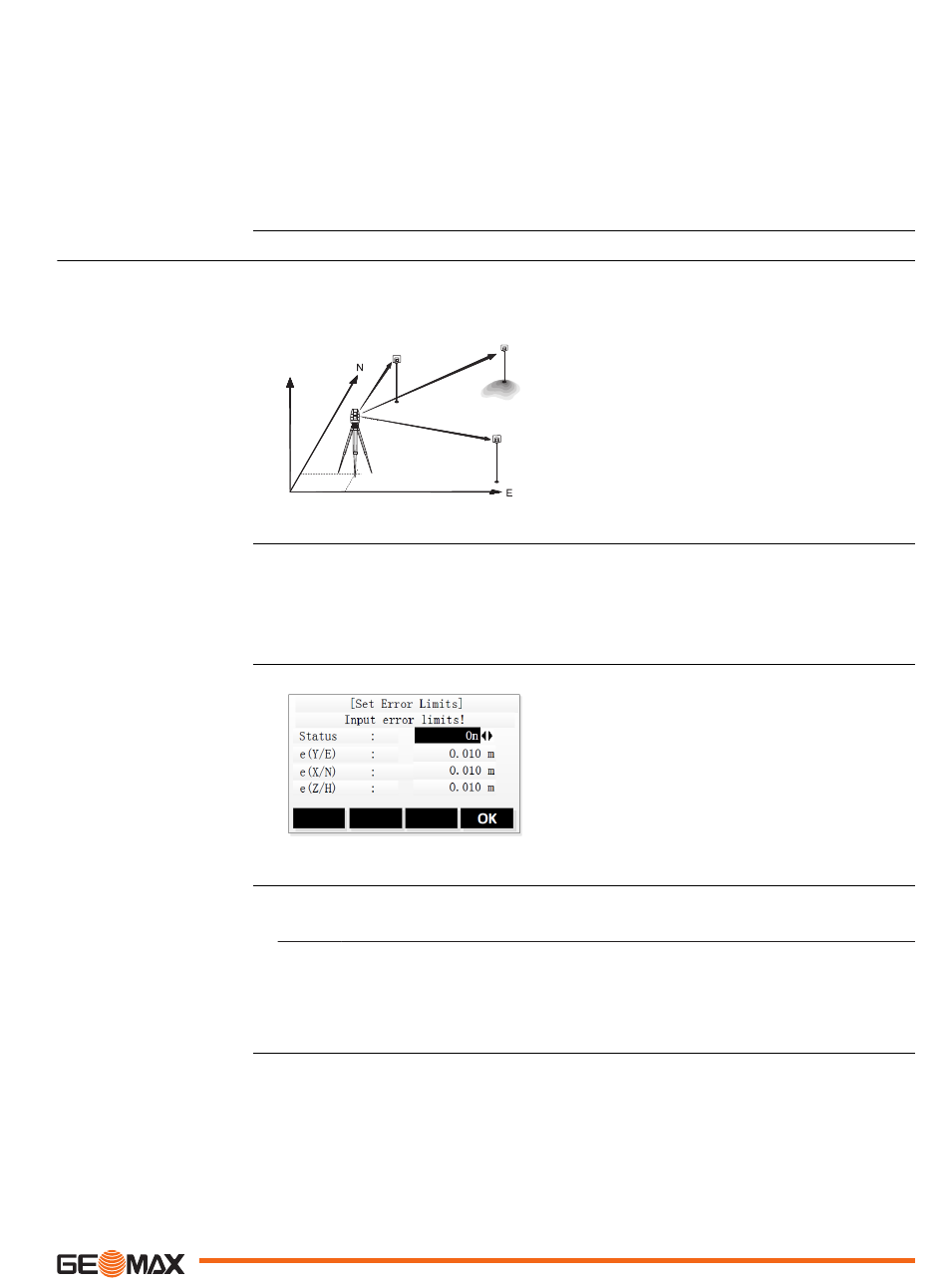

Station Libre
Station Libre est un programme utilisé pour déterminer la position de l'instrument à partir de
mesures sur des points connus. On peut utiliser un nombre minimal de 2 points et un nombre
maximal de 10 points pour déterminer la position.
Z
1.
Sélectionner Program (2) dans le menu principal.
2.
Sélectionner Resection (3) dans le menu Program.
3.
Effectuer les préréglages nécessaires.
Définir un job : se reporter à "8.3 Sélection du job".
Définir des limites d'erreur : se reporter à "Définition des limites d'erreur".
4.
Sélectionner Start pour ouvrir l'application.
1.
Saisir le nom de la station et la hauteur de l'instrument dans l'écran Resection-
Station, puis appuyer sur OK.
2.
Définir le premier point cible dans l'écran ResectionTarget PT.
Pour sélectionner un point dans la mémoire, appuyer sur Find ou List.
•
Pour saisir manuellement les coordonnées d'un point, appuyer sur F4 et
•
Coord..
Saisir la hauteur du réflecteur.
Status Pour activer ou désactiver les limites d'er-
reur, utiliser les flèches GAUCHE/DROITE.
OK
Pour enregistrer les réglages et retourner
dans l'écran de préréglage.
Programme
57
