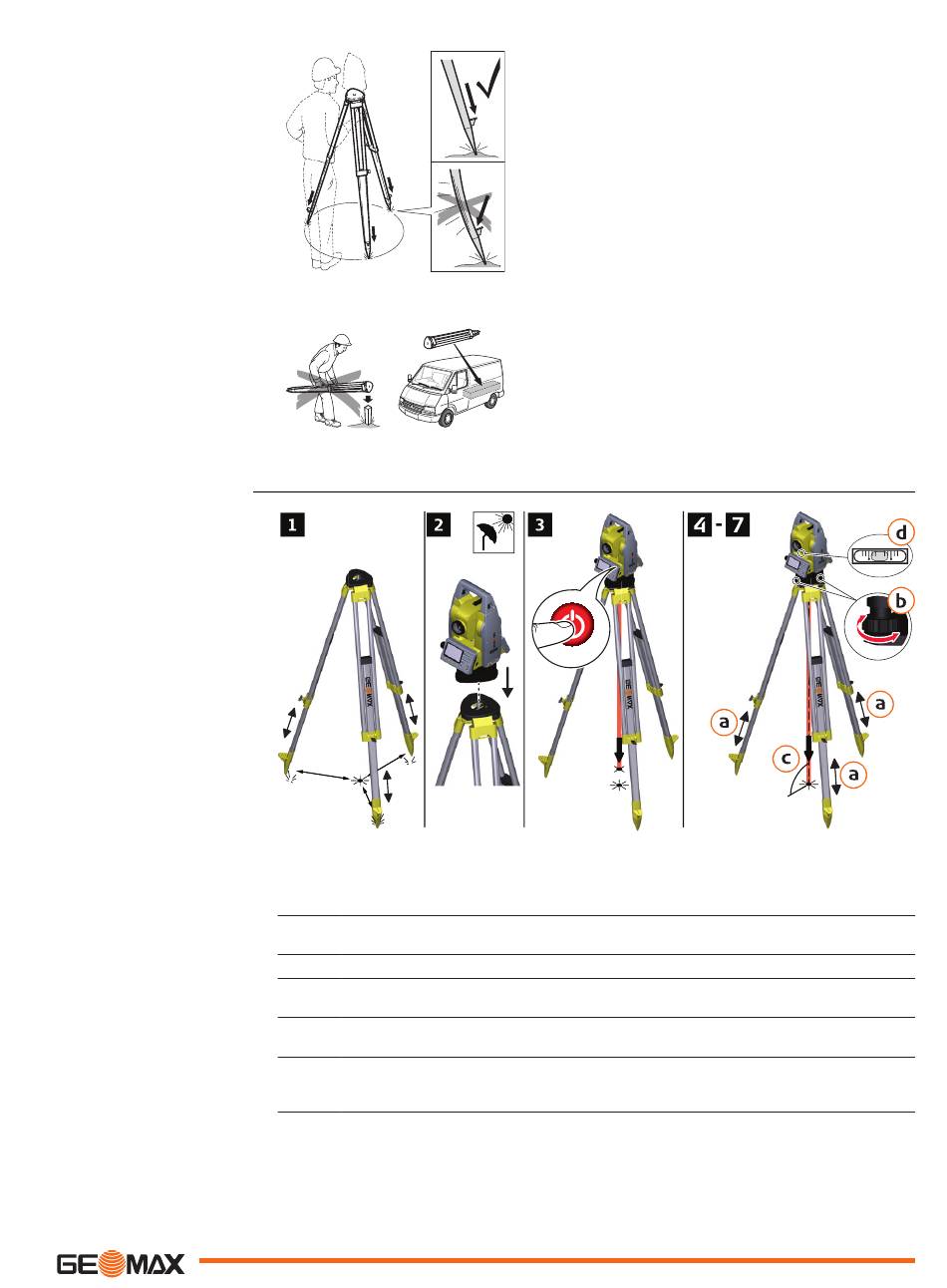

Mise en station pas à pas
a
b
19161_001
☞
Insérer la batterie avant de procéder à la mise en station de l'instrument. Si la bat-
terie est insérée après la mise en station, l'instrument risque de pencher légère-
ment.
1.
Régler les jambes du trépied de façon à ce que la hauteur de travail soit confortable.
Positionner le trépied au-dessus du repère au sol en le centrant le mieux possible.
2.
Fixer l'ensemble embase - instrument au trépied à l'aide de la vis.
3.
Mettre l'instrument sous tension. Pour allumer le plomb laser, appuyer sur FNC à
partir d'une application quelconque et sélectionner Level.
4.
Déplacer les pieds du trépied (a) et utiliser les vis calantes (b) de l'embase pour
centrer le plomb au-dessus du point marqué au sol (c).
5.
Tourner l'instrument jusqu'à ce que la nivelle tubulaire soit parallèle à deux vis
calantes.
Ajuster les jambes de trépied (a) pour caler la nivelle tubulaire (d).
Desserrer les vis des jambes du tré-
pied. Tirer ces dernières à la lon-
gueur voulue et resserrer les vis.
a
Afin d'assurer la stabilité des
pieds, enfoncer suffisam-
ment les jambes du trépied
dans le sol.
b
Veiller lors de cette opération
à appliquer la force dans la
direction des jambes.
Soins à apporter au trépied
Vérifier que toutes les vis et
•
tous les boulons sont bien ser-
rés.
Pendant le transport, mettre
•
toujours en place le couvercle
fourni avec le trépied.
N'utiliser le trépied que pour les
•
tâches topographiques.
Utilisation
25
