9.9.3
Description
Champ
Description
Current
Affiche le nom du fichier de route actuellement ouvert/utilisé.
☞
Fermer d'abord le fichier de route en cours d'utilisation pour pouvoir le supprimer.
Définition de courbe horizontale
Il existe deux méthodes pour définir une courbe horizontale :
la méthode par éléments
•
la méthode par intersection
•
Méthode par éléments
Une courbe horizontale peut se composer de 30 éléments au maximum. Il est possible de définir
les éléments suivants :
Élément
Description
Point de début
Le point de début doit être défini avant tout autre élément par :
la position du PM
•
les coordonnées Nord et Est
•
Ligne droite
Une droite doit être définie par :
Azimut
•
Distance (jamais négative !)
•

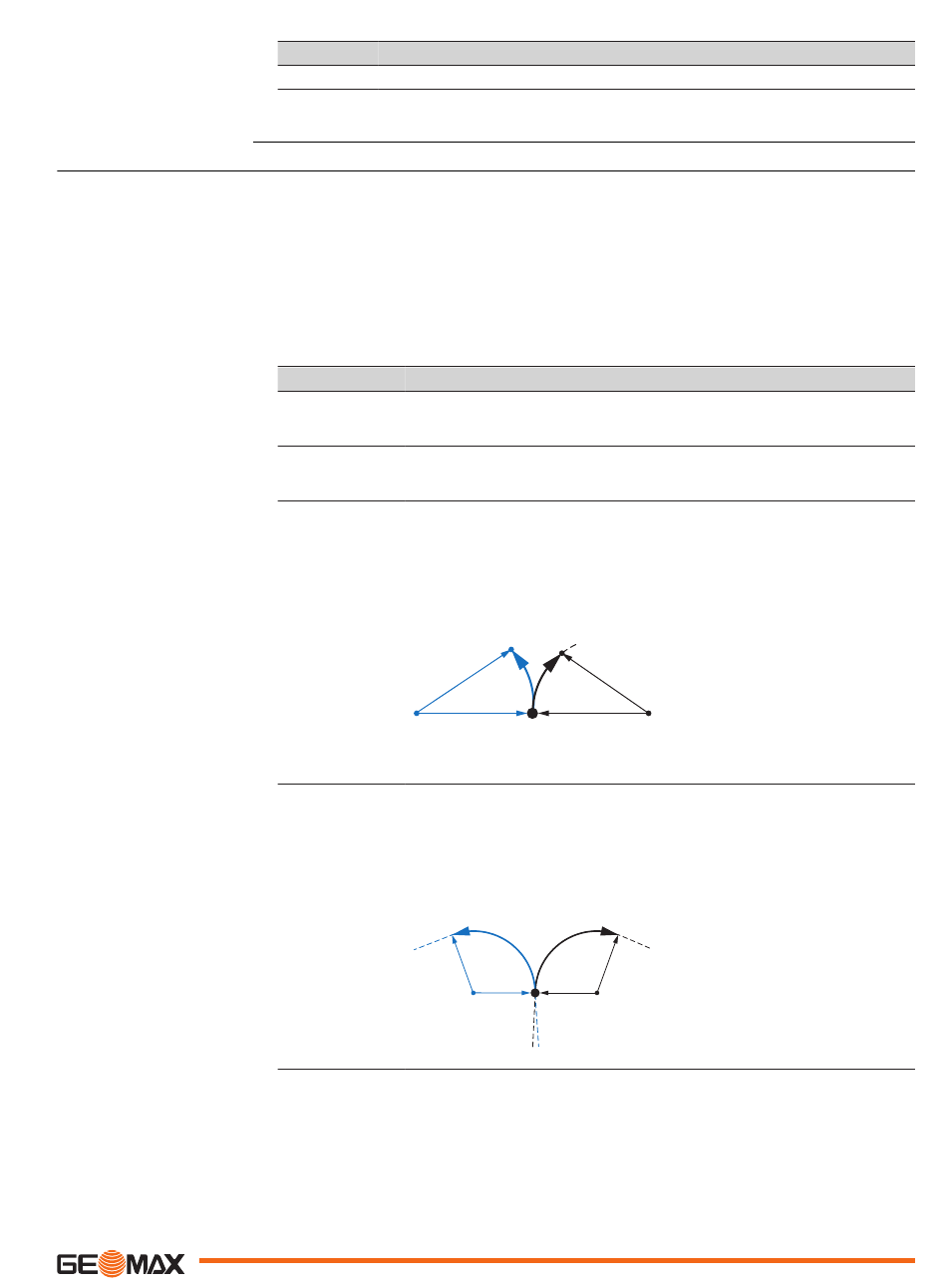

Courbe circulaire
Une courbe circulaire doit être définie par :
son rayon :
•
si le rayon est positif, l'arc tourne dans le sens des aiguilles d'une
montre le long de la ligne.
si le rayon est négatif, l'arc tourne dans le sens inverse des aiguilles
d'une montre le long de la ligne.
la longueur de l'arc :
•
la valeur ne doit pas être négative.
18857_001
Courbe de tran-
Une courbe de transition doit être définie par :
sition
un rayon minimal :
•
si le rayon est positif, l'arc tourne dans le sens des aiguilles d'une
montre le long de la ligne.
si le rayon est négatif, l'arc tourne dans le sens inverse des aiguilles
d'une montre le long de la ligne.
la longueur de l'arc :
•
la valeur ne doit pas être négative.
-R
18900_001
Méthode par intersection
Il est également possible de définir une courbe horizontale en saisissant le point d'intersection
des tangentes de la courbe, le rayon de la courbe ainsi que les deux paramètres A1 et A2.
-R
L
L
+R
+R
-R
P1
L
L
+R
-R
+R
P1
P1
Point de début
-R
Rayon négatif pour une
courbe dans le sens inverse
des aiguilles d'une montre
+R
Rayon positif pour une
courbe dans le sens des
aiguilles d'une montre
L
Longueur d'arc
P1
Point de début
-R
Rayon négatif pour une
courbe dans le sens inverse
des aiguilles d'une montre
+R
Rayon positif pour une
courbe dans le sens des
aiguilles d'une montre
L
Longueur d'arc
Programme
71
