9.8.5
Accès
Distance de décalage
68
Programme
3.
Pour enregistrer le point d'intersection, saisir un identifiant de point et appuyer sur
REC.
COGO Calculation – Offsets
1.
Sélectionner Offsets (3) dans le menu COGO.
2.
Sélectionner une méthode de décalage :
DistOff (1). Se reporter au paragraphe "Distance de décalage".
•
Set Pt (2). Se reporter au paragraphe "Définition d'un point".
•

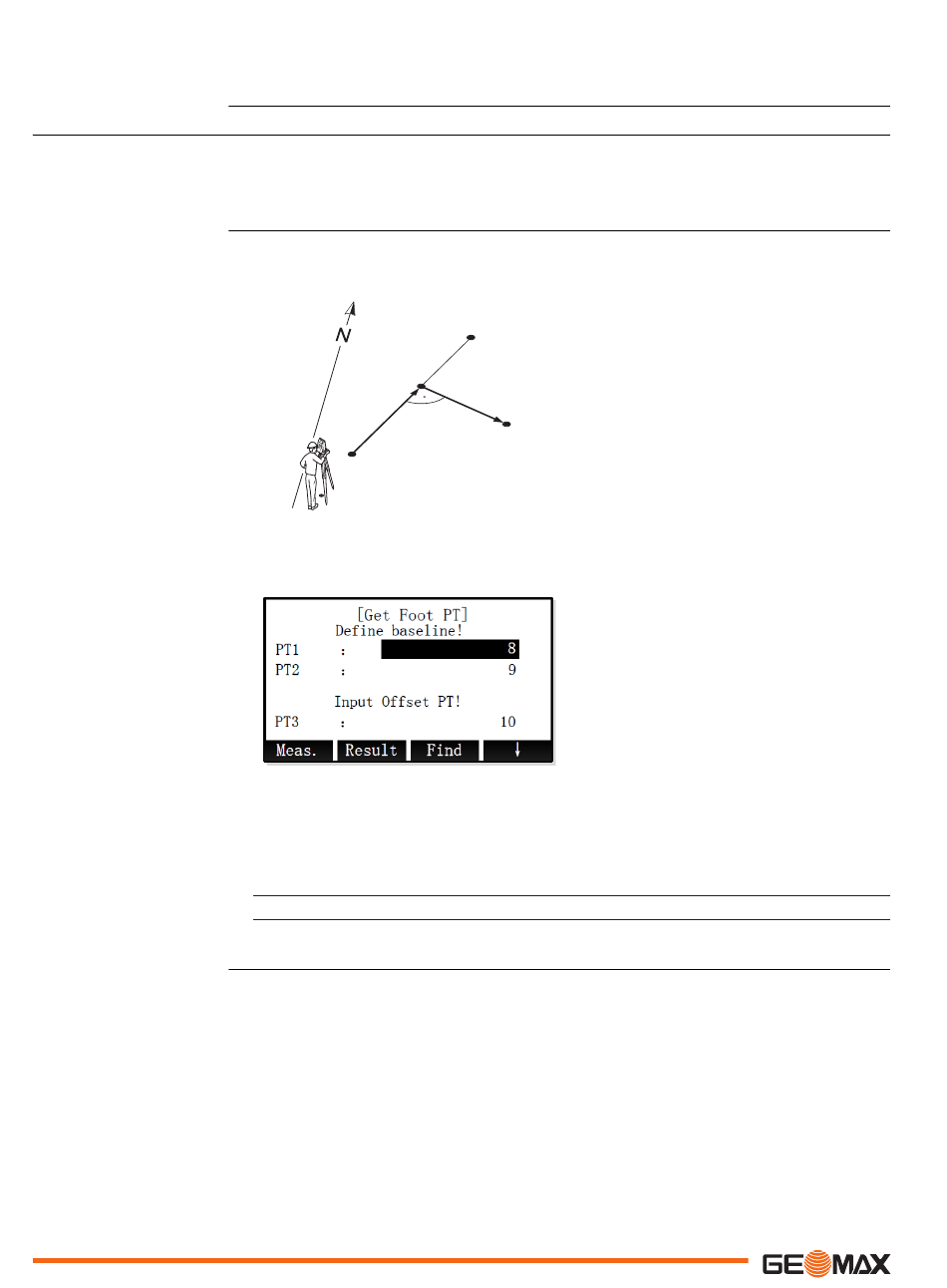

Utiliser la sous-application DistOff pour calculer la distance et le décalage d'un point connu avec
le point de base par rapport à une ligne.
P4
d1
P1
P0
TSOX_104
Pas à pas
1.
Définir le point de début et le point de fin de la ligne de base ainsi que le point
décalé.
2.
Pour calculer le point de base et afficher le résultat, appuyer sur Result.
3.
Pour enregistrer le point de base, saisir un identifiant de point et appuyer sur REC.
P2
Éléments connus
d2
P0
Station d'instrument
P1
Point de début d'une ligne de base
P2
Point de fin d'une ligne de base
P3
P3
Point décalé
Inconnu
d1
D Ligne
d2
D Décalage
P4
Point (de base) COGO
Mes.
Result Pour calculer et afficher le résul-
Pour mesurer le point connu.
tat.
