Raccordement électrique
5.3
Garantir l'indice de protection
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67, boîtier
type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes suivantes
après le raccordement électrique :
1.
Vérifier que les joints du boîtier sont propres et correctement mis en place.
2.
Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
3.
Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
4.
Serrer fermement les presse-étoupe.
5.
Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :

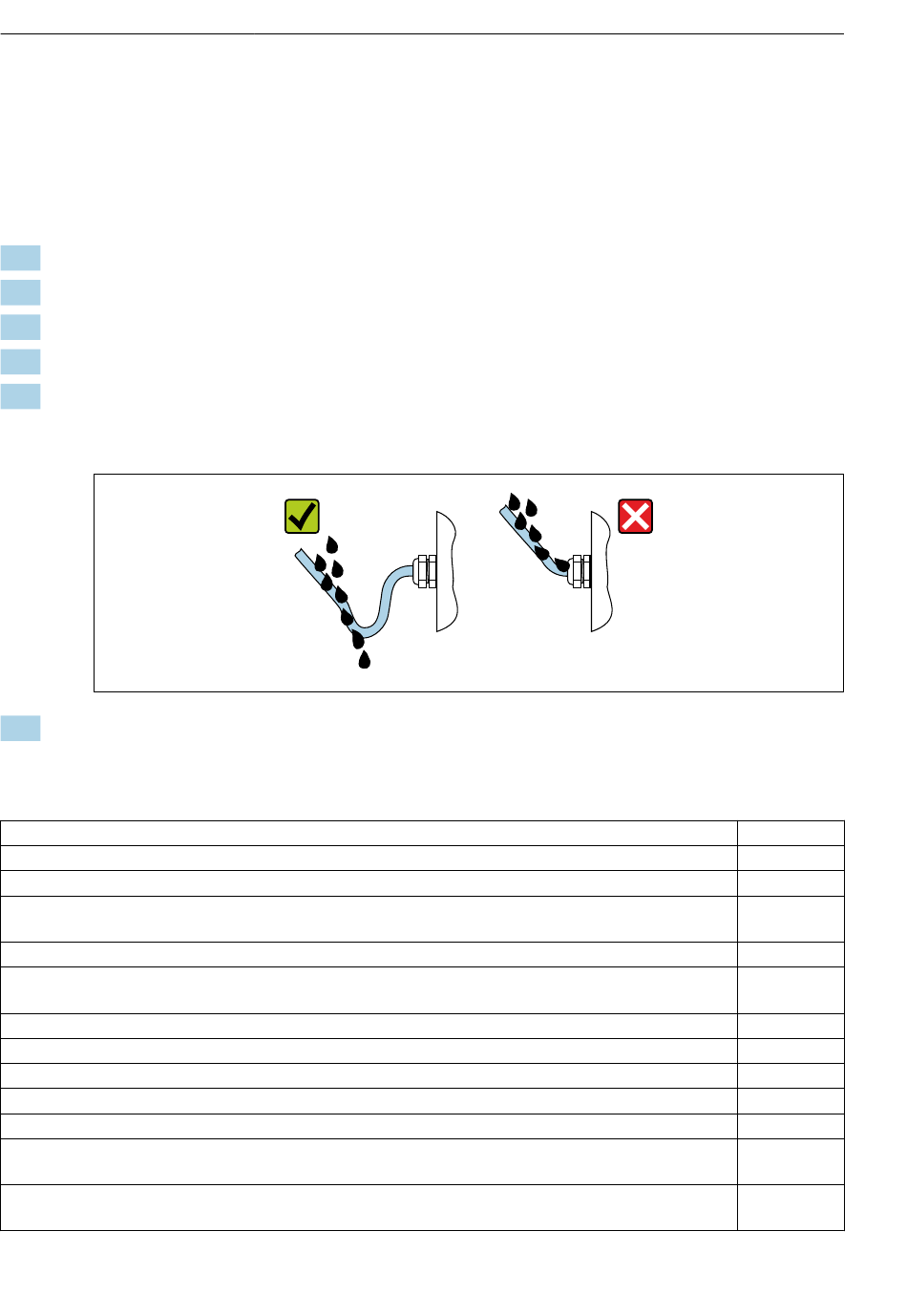

Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège à
eau").
6.
Utiliser des bouchons pour les entrées de câble inutilisées.
5.4
Contrôle du raccordement
L' a ppareil et le câble sont-ils endommagés (contrôle visuel) ?
Les câbles utilisés répondent-ils aux exigences → 13 ?
Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ?
Tous les presse-étoupe sont-ils montés, serrés fermement et étanches ? Chemin de câble avec "piège à
eau" → 30 ?
Selon la version de l' a ppareil, tous les connecteurs sont-ils fermement serrés → 21 ?
Uniquement pour la version séparée : le capteur est-il relié au bon transmetteur ?
Vérifier le numéro de série sur les plaques signalétiques du capteur et du transmetteur.
La tension d' a limentation correspond-elle aux indications sur la plaque signalétique → 19 ?
L' o ccupation des bornes est-elle correcte ?
En présence d' u ne tension d' a limentation, des valeurs sont-elles affichées sur le module d' a ffichage ?
Tous les couvercles de boîtier sont-ils montés et serrés ?
Le crampon de sécurité est-il correctement serré ?
Les vis pour la décharge de traction du cable ont-elles été serrées avec le bon couple de serrage
→ 23 ?
Le connecteur M12 du câble de raccordement a-t-il été correctement raccordé à la cellule de mesure de
pression → 29 ?
