iTEMP TMT142B
4.2

Montage du transmetteur

4.2.1 Montage direct sur le capteur
Si le capteur est robuste, l' a ppareil peut être monté directement sur le capteur. Si le capteur
doit être monté à angle droit par rapport au presse-étoupe, échanger le bouchon aveugle et le
presse-étoupe.
1

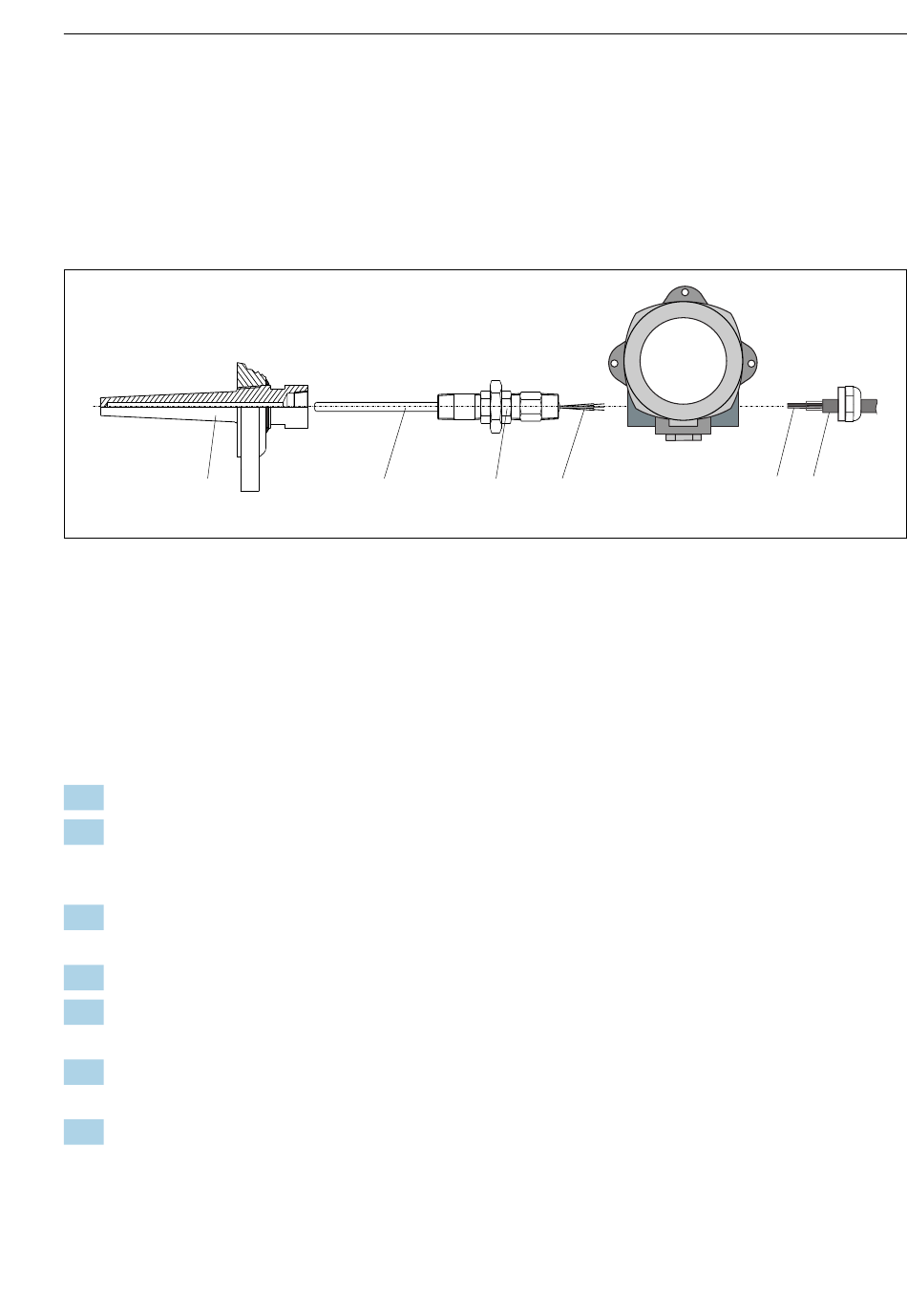

 1 Montage du transmetteur de terrain directement sur le capteur
1 Protecteur
2 Insert de mesure
3 Raccord et adaptateur de tube prolongateur
4 Câbles de capteur
5 Câbles de bus de terrain
6 Câble blindé de bus de terrain
1. Monter le protecteur et serrer (1).
2. Visser l' i nsert de mesure avec le raccord et l' a daptateur de tube prolongateur dans le
transmetteur (2). Assurer l' é tanchéité du filetage du raccord et de l' a daptateur à l' a ide de
ruban de silicone.
3. Guider les câbles de capteur (4) à travers le presse-étoupe du boîtier de transmetteur de
bus de terrain dans le compartiment de raccordement.
4. Monter le transmetteur de terrain avec l' i nsert sur le protecteur (1).
5. Monter le câble blindé de bus de terrain ou le connecteur de bus de terrain (6) sur le
presse-étoupe opposé.
6. Guider les câbles de bus de terrain (5) à travers le presse-étoupe du boîtier de
transmetteur de bus de terrain dans le compartiment de raccordement.
7. Visser le presse-étoupe comme décrit dans la section Garantir l' i ndice de protection. Le
presse-étoupe doit satisfaire aux exigences relatives à la protection antidéflagrante.
→  16
Endress+Hauser
2 3 4
Montage
5 6
A0041675
